Aba Estruturas: membros, reforços, solda e lista de corte
Membro estrutural, Aparar/estender, Canto individual, Lista de corte, Barras, Reforço (gusset), Tampa de perfil, Cordão de solda, Biblioteca, Peças padrão e Propor 部材表.
Nesta página
O que é
Estruturas soldadas (quadros, bases, plataformas) feitas com perfis do catálogo da KOMORI. Cada membro vira uma linha da lista de corte e do 部材表.
Grupos e botões
- Membros: Membro estrutural · Aparar/estender · Canto individual · Lista de corte · Barras.
- Reforços e solda: Reforço (gusset) · Tampa de perfil · Cordão de solda.
- Biblioteca: Biblioteca · Peças padrão · Propor 部材表.

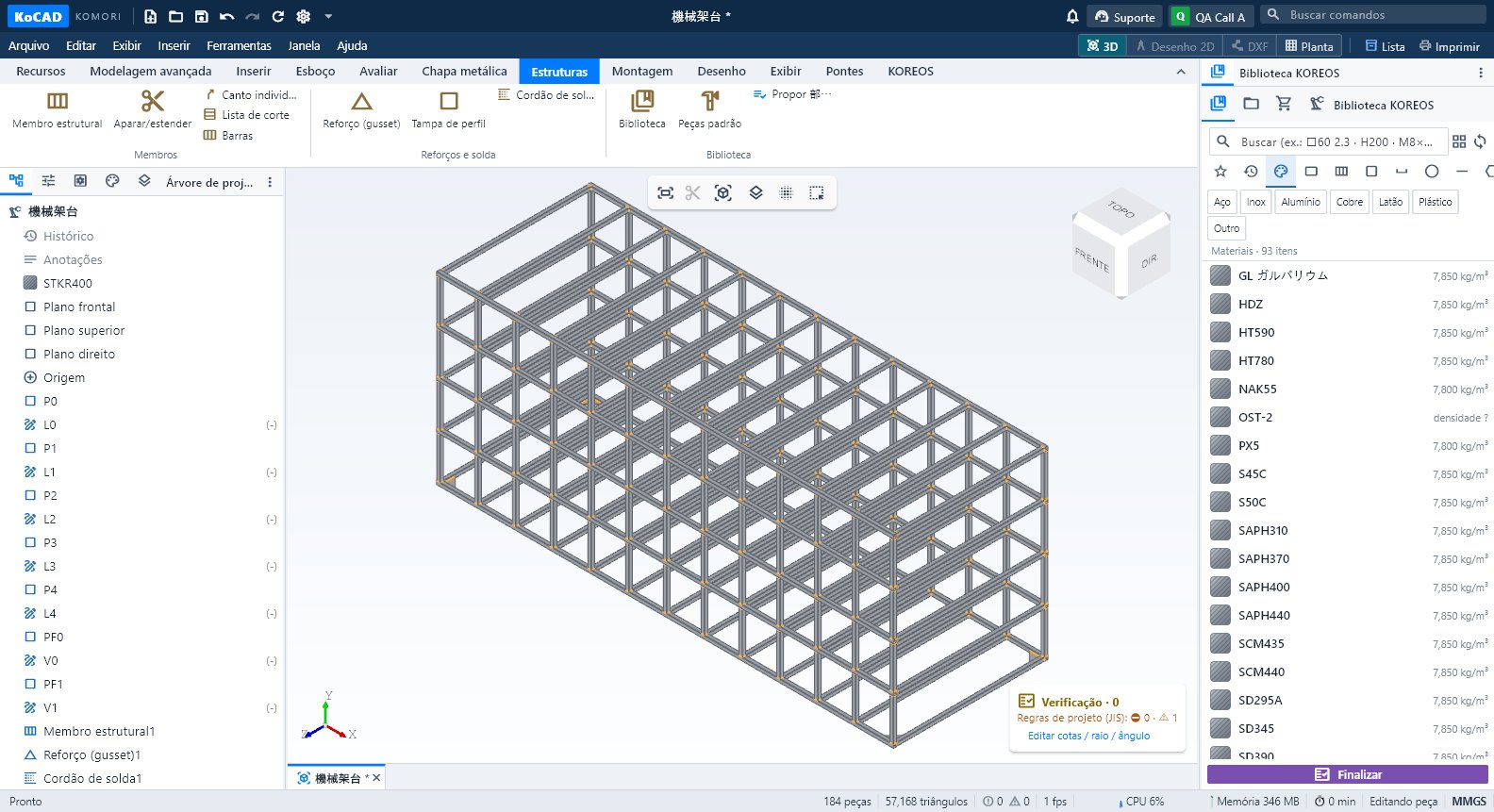

Passo a passo: um quadro de tubo quadrado
- Desenhe as linhas do quadro num esboço (ou num esboço 3D de linhas).
- Clique Membro estrutural, escolha o perfil na biblioteca (ex.: □60×60×2,3 STKR400) e selecione as linhas.
- Ajuste os cantos (meia-esquadria, topo) com Canto individual e use Aparar/estender onde um perfil encontra outro.
- Adicione Reforço (gusset), Tampa de perfil e Cordão de solda (a massa da solda entra no 部材表 e o símbolo JIS vai para o desenho).

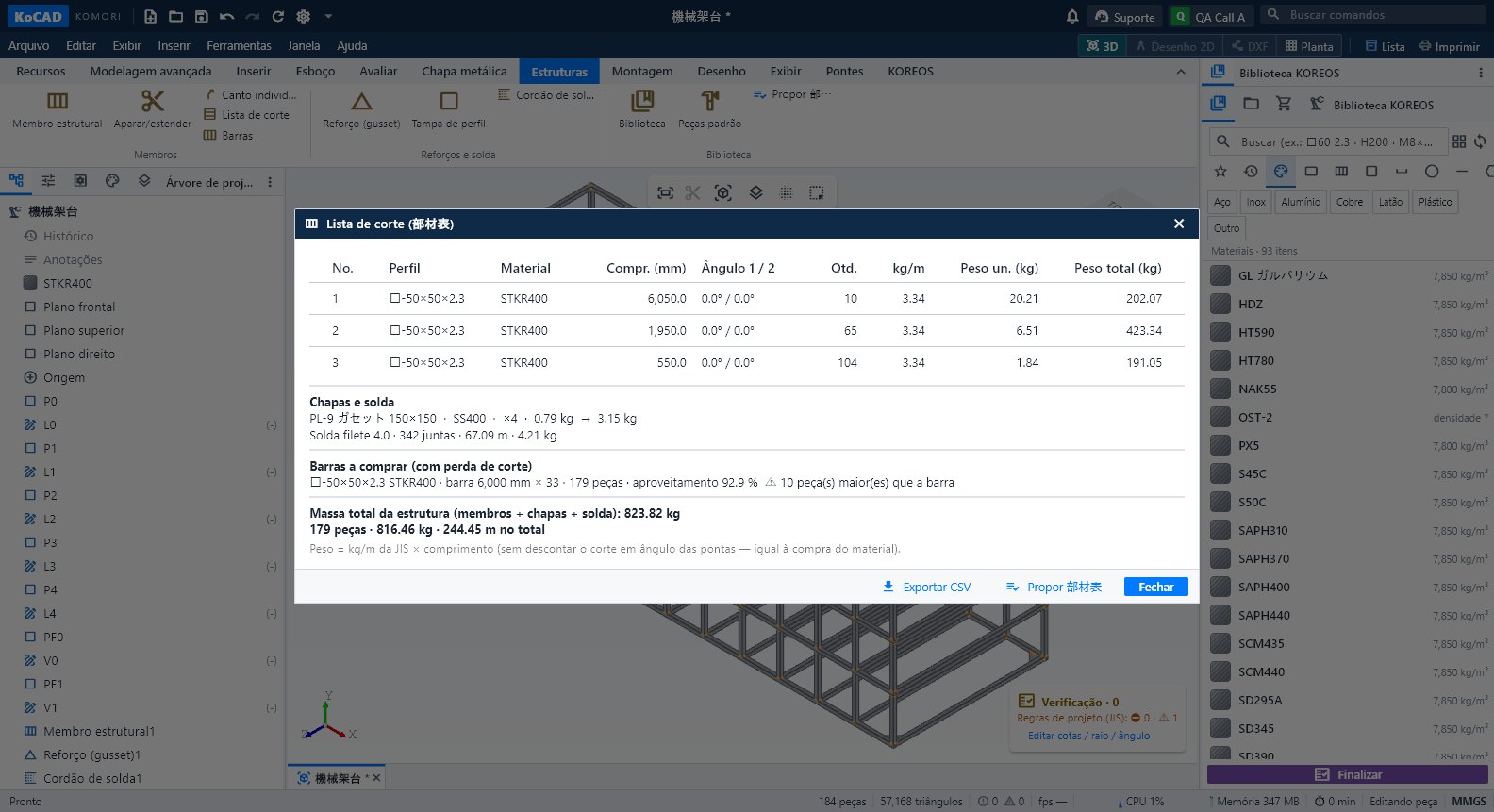

- Abra Lista de corte: cada membro com comprimento, ângulos e quantidade.
- Barras calcula quantas barras comprar (5.500 / 6.000 mm ou outra medida), com serra e sobras.
Dicas
- O nó de 3–4 membros é resolvido sem sobreposição; confira com Avaliar → Detecção de interferência.
Erros comuns
- Perfil sem preço: aparece como pendente no custo. Complete no cadastro de materiais do KOREOS.
- Corte inclinado: cada ponta reserva serra / cos(ângulo); não arredonde a barra para baixo.
