Fluxo: estrutura soldada → lista de corte → barras para comprar

Passo a passo

1. Desenhe as linhas do quadro num esboço.
2. Estruturas → Membro estrutural: escolha o perfil do catálogo (ex.: □60×60×2,3 STKR400) e selecione as linhas.
3. Resolva cantos (Canto individual) e encontros (Aparar/estender). Adicione Reforço (gusset), Tampa de perfil e Cordão de solda.
4. Lista de corte: cada membro com comprimento, ângulos de corte, quantidade e massa (inclui chapas e metal de solda).

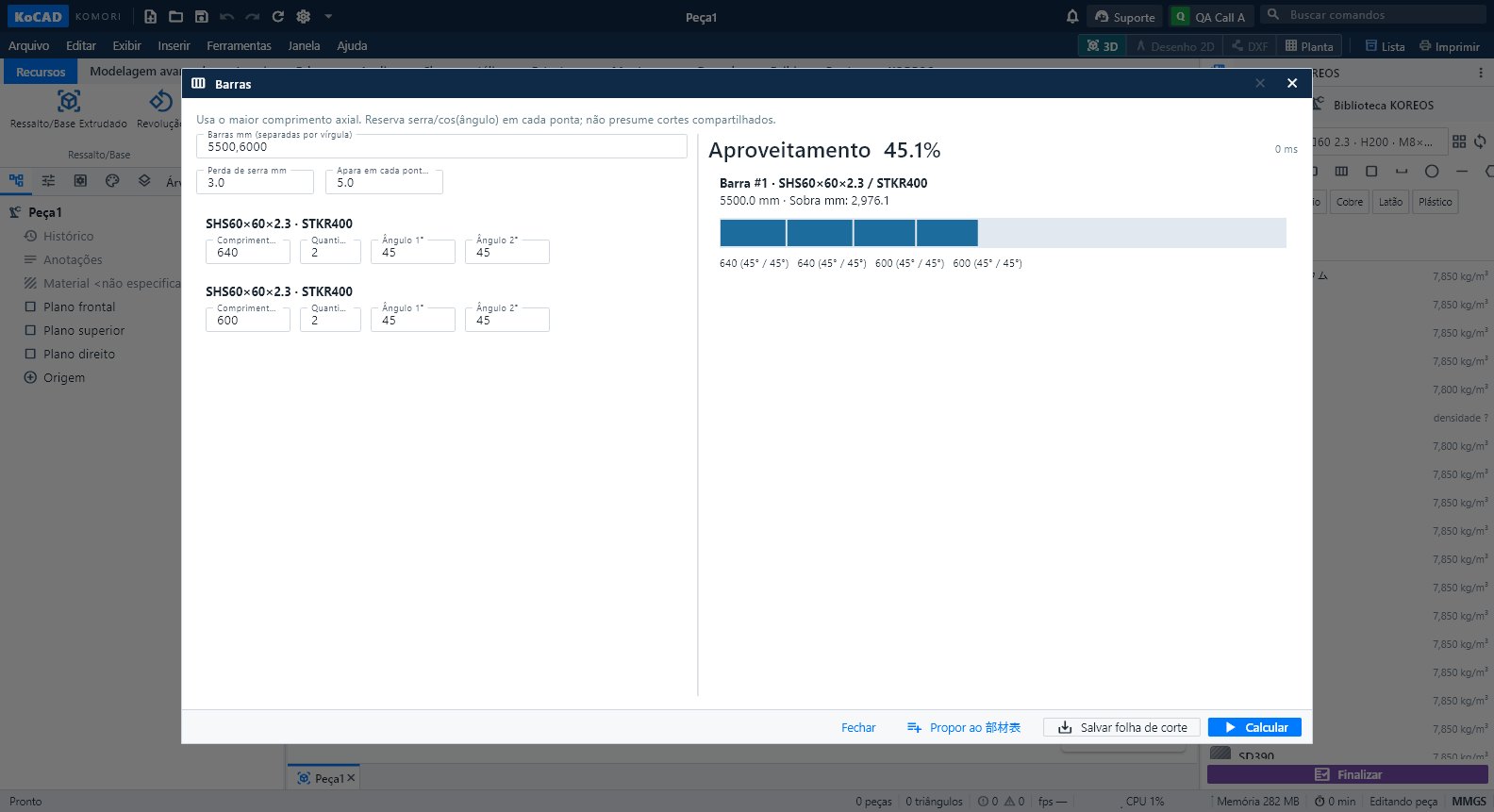

5. Barras: escolha o comprimento comercial (5.500 / 6.000 mm ou outro), serra e aparas. Cada barra mostra as peças, ângulos, sobra e kg.
6. Salve o plano e use Propor 部材表 para mandar as barras ao caso.

Dicas

• O maior comprimento axial vem dos membros reais; o agrupamento nunca arredonda para baixo.
• No desenho, a lista de corte e os balões saem automáticos; o símbolo de solda JIS vem do cordão.

Erros comuns

• Sobreposição entre membros: rode Avaliar → Detecção de interferência e ajuste o canto.
• Perfil fora do catálogo: aparece com selo vermelho em Materiais e compras; escolha um cadastro existente.
