Fluxo: conferir regras de projeto (JIS) antes da fábrica
Verificação → Regras de projeto: furos, bordas, parafusos, solda, materiais, guarda-corpo e escadas; escolher fixador; o Finalizar bloqueia erro.
Nesta página
O que é

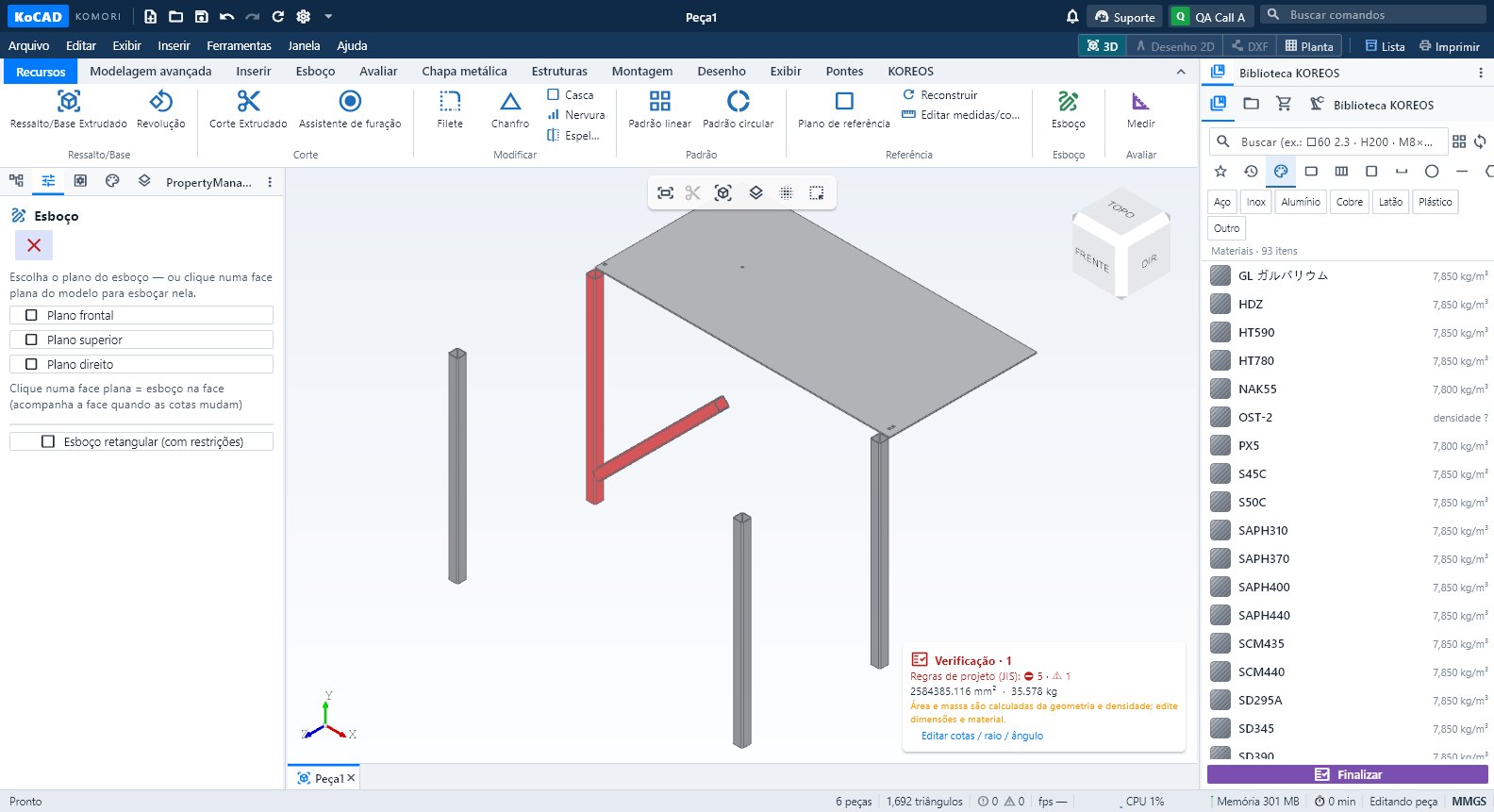

Enquanto você modela, o KoCAD confere regras fixas da JIS e regras da casa. O resultado fica em Avaliar → Verificação → Regras de projeto e num resumo no canto da vista. Cada aviso diz o que está errado, por quê, o que fazer e a fonte.
O que é conferido
- Furo menor que o parafuso ou fora da folga JIS B 1001; furo perto da borda ou de outro furo.
- Parafuso sem classe; aço em inox/alumínio (corrosão); solda alumínio × aço; arame de solda por par de materiais; perna de solda; chapa fina para MAG; galvanizado soldado.
- Barra inclinada com corte reto; recorte com canto vivo; guarda-corpo em plataforma alta; altura, passo, inclinação e largura de escada.
Passo a passo
- Em Dados do projeto, informe o tipo (mesa, plataforma, escada, estrutura), a carga e a altura do piso.
- Abra Verificação e leia os avisos. Use Verificar tudo para a checagem completa.
- Para escolher parafuso: Escolher fixador — força por parafuso (kN), soma das chapas, chapa mais fina e material. O KoCAD devolve parafuso, classe, porca, arruelas, furo, distâncias e comprimento JIS.
- No Finalizar as regras rodam de novo; erro bloqueia o envio até corrigir ou marcar a revisão do projetista responsável.
Dicas
- O Bob usa o mesmo verificador e corrige o próprio plano. Pergunte: "confira as regras de projeto".
- Repositório de regras: exporte o JSON, revise limites/fontes e carregue a versão corrigida.
Erros comuns
- Sem carga informada, a capacidade não é verificada (aparece como nota). É triagem: não certifica conformidade JIS nem capacidade de carga.
