Fluxo: do desenho (foto, PDF, DXF, DWG) ao modelo 3D

Quando usar cada caminho

• Tenho DXF ou DWG: converta direto (caminho A).
• Tenho foto ou PDF com cotas: decalque e desenhe por cima (caminho B) ou peça à IA (caminho C).
• Tenho só a ideia ou um croqui: IA (caminho C).

A. DXF/DWG → 3D

1. Arquivo → Abrir… o DXF/DWG. Ele abre como desenho; a geometria aparece no Modelo.

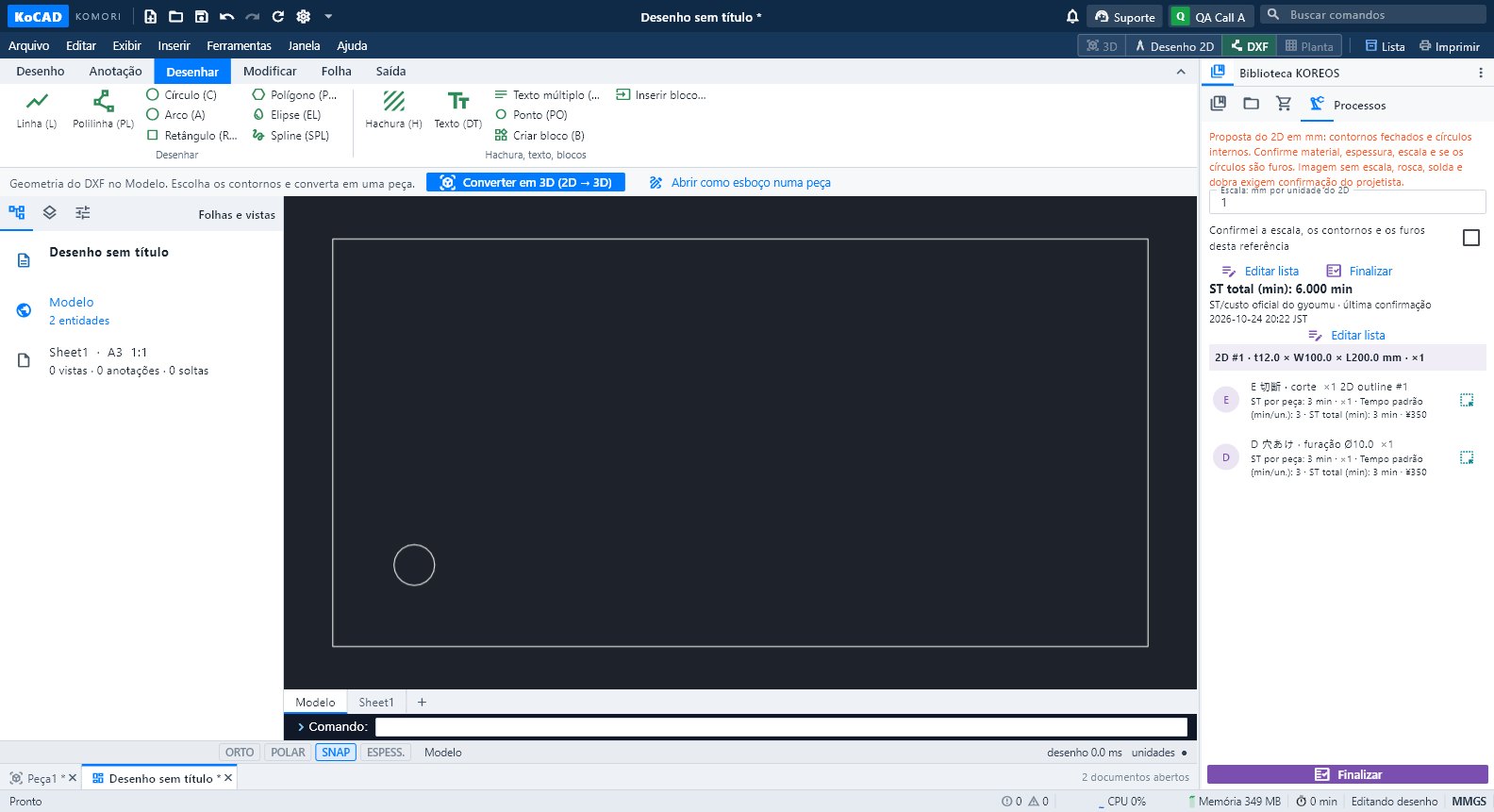

2. No topo, escolha Converter em 3D (2D → 3D) ou Abrir como esboço numa peça.
3. Selecione as camadas do contorno. Escolha o método: Reconhecer 三面図 JIS (três vistas alinhadas: a profundidade vem das vistas), Extrudar perfil fechado (um contorno + profundidade em mm) ou Membros de estrutura (perfil) (cada linha vira um perfil da biblioteca).
4. Confira unidade, espessura/profundidade e clique Criar sólido. O DXF original não é alterado; Ctrl+Z desfaz.

B. Decalque de imagem

1. Nova peça → Esboço → Decalque de imagem → JPG/PNG/PDF.
2. Marque dois pontos de distância conhecida, digite os mm, Aplicar e desenhar por cima.
3. Desenhe e cote sobre a imagem; depois extrude.

C. Gerar com IA / Bob

1. Modelagem avançada → Gerar com IA (ou peça ao Bob em Suporte). Descreva o que quer e anexe até 4 imagens (PNG/JPEG/WebP).
2. Escolha o motor. Em + Opções: Vetorizar para 2D, 2D → 3D direto, Projeto paramétrico ou Referência no fundo.
3. Gerar. As etapas aparecem (leitura do desenho, cotas, montagem do esboço). Cancelar mantém texto e imagens.
4. Confira a prévia, as medidas e os avisos. Nada muda no documento até Aplicar rascunho (uma única operação desfazível). O botão DXF salva os perfis do rascunho.

Dicas

• A IA não inventa o que o desenho não diz: medidas ausentes viram perguntas ou premissas editáveis. Revise antes de fabricar.
• As vistas de um desenho não mostram cavidades ocultas: confira o sólido gerado.

Erros comuns

• Profundidade em destaque vermelho: falta o valor. A sugestão é só referência; digite a medida real.
• Imagem → DXF com leitura imperfeita: revise as cotas antes de continuar.
