Fluxo: desenho de fabricação JIS até PDF, DXF e impressão
Do modelo à folha: vistas, cotas automáticas, notas de furo, rugosidade, carimbo, conferência, PDF/DXF/DWG, impressão 1:1 e envio ao caso.
Nesta página
Passo a passo
- Abra a peça e clique Desenho → Criar desenho 2D desta peça (salve a peça quando pedir). Escolha folha (A0–A4), projeção (3º diedro JIS), escala e cotas automáticas.
- Desenho: acrescente vista projetada, corte, detalhe, vista quebrada ou parcial. Arrumar vistas organiza a folha.
- Anotação: cotas (ou Cotar automático), Nota de furo (M8, キリ, 深ザグリ, 皿), rugosidade, tolerância geométrica, solda, balões e tabelas.
- Saída → Verificar: textos sobrepostos, cotas soltas, vistas órfãs, campos vazios.

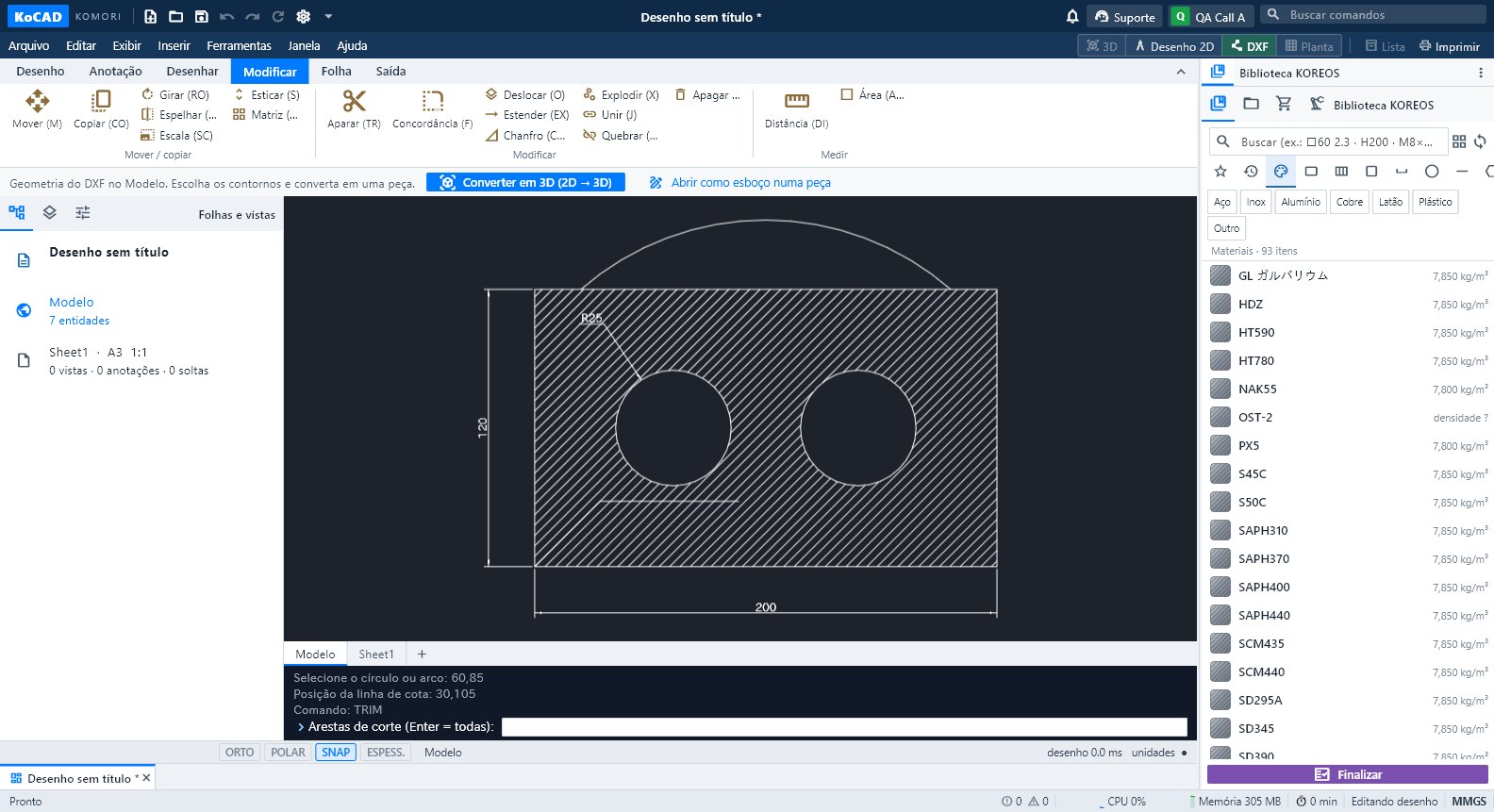

Desenho 2D do zero (estilo AutoCAD)
Novo desenho 2D → abas Desenhar/Modificar e a linha de comando (aliases como L, C, TR; coordenadas absolutas, relativas e polares). Dá para cotar e imprimir igual.
Dicas
- Opções → Desenhos: folha e projeção padrão, altura do texto, corte A-A automático para furos especiais, balões da lista de corte, modelos .kcdwt por cliente.
- O desenho é associativo: mudou a peça, use Atualizar.
Erros comuns
- Impressão fora de escala: no diálogo de impressão marque 1:1 e confira a régua impressa.
