Aba Modelagem avançada: parâmetros, linha do tempo, corpos e IA

O que é

Operações especializadas: tabelas de parâmetros, histórico em linha do tempo, vários corpos na mesma peça e as ferramentas de IA.

Grupos e botões

• Parâmetros do usuário: Parâmetros do usuário · Linha do tempo.
• Corpos: Varredura · Loft · Combinar corpos · Mover/copiar corpo · Dividir corpo.
• Gerar com IA: 2D → 3D · Gerar com IA · Aparência e texturas · Textura por IA.

Passo a passo: peça paramétrica

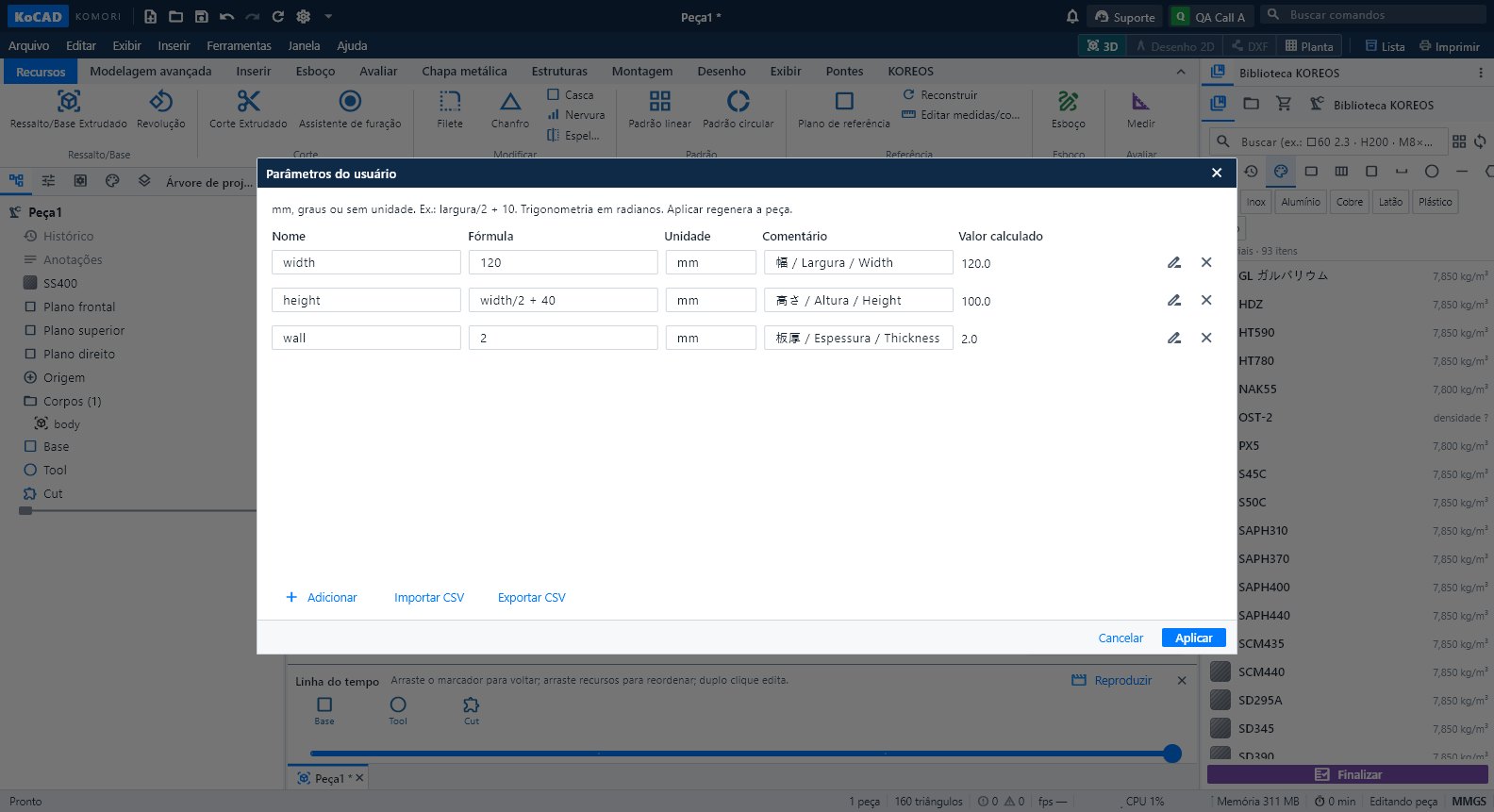

1. Clique Parâmetros do usuário. Adicione nome, fórmula, unidade (mm, deg ou vazio) e comentário. Ex.: width = 120, height = width/2 + 40.
2. Clique Aplicar. Digite o nome do parâmetro na cota do esboço ou no campo numérico do recurso.
3. Mude o valor na tabela: a peça inteira se atualiza. A fórmula fica guardada no .kcpart.
4. Para trocar um nome já usado, use Renomear com referências (renomear só a coluna Nome não atualiza as cotas).

Varredura, Loft e corpos

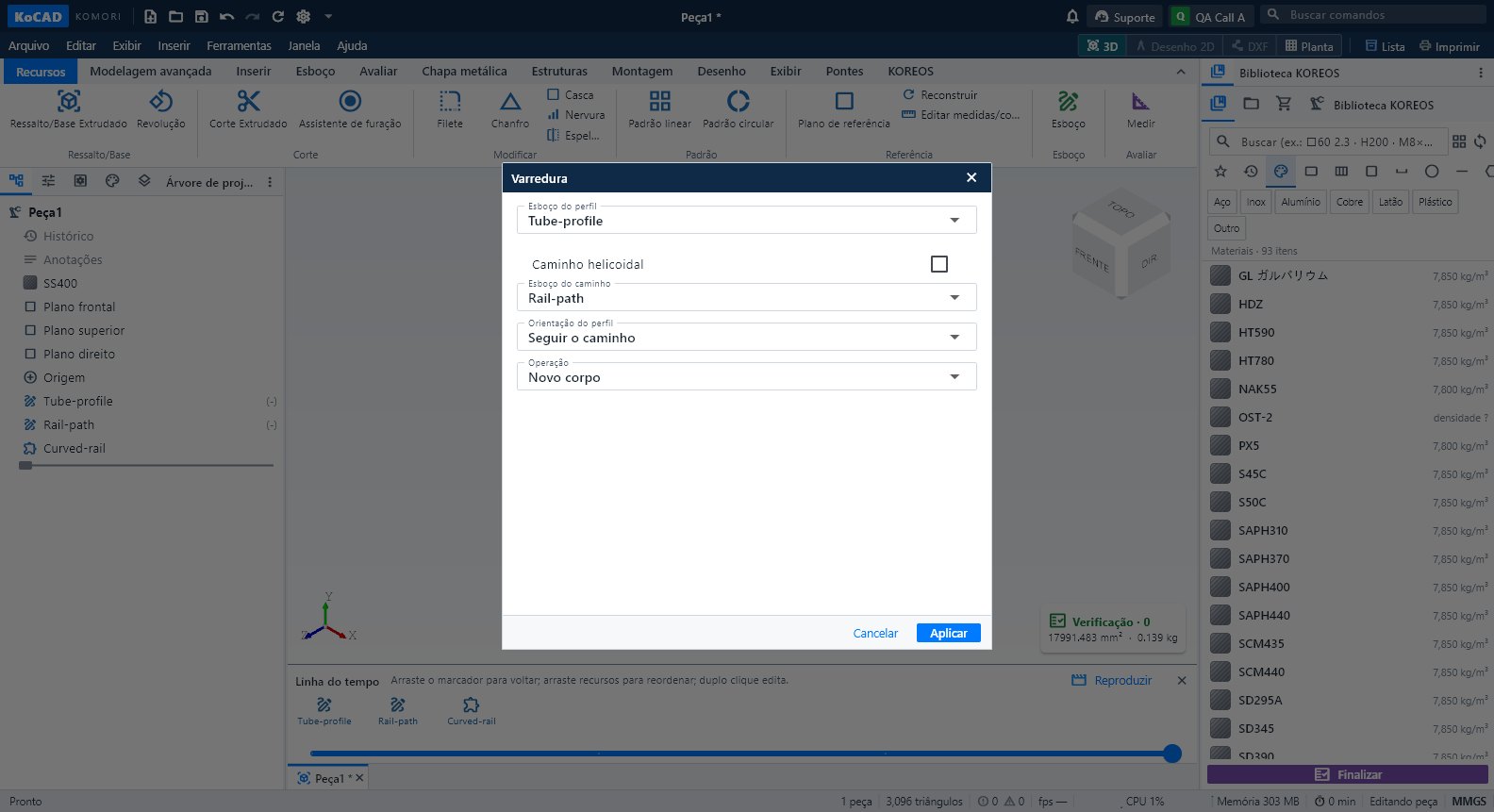

• Varredura: um esboço fechado (perfil) + um caminho contínuo. O perfil começa no início do caminho. Para tubo, desenhe dois círculos concêntricos. Há opção de caminho helicoidal (raio, passo, voltas).
• Loft: perfis fechados em planos diferentes, marcados na ordem da transição (1, 2, 3…). Perfis com furo precisam ter o mesmo número de contornos internos.
• Corpos: "Novo corpo" preserva os anteriores. Combinar = Unir, Cortar, Interseção. Dividir usa um plano (crie um plano deslocado para escolher a altura).

Linha do tempo

O botão Linha do tempo liga a barra inferior. Arraste o marcador para voltar no histórico; arraste um ícone para reordenar (o KoCAD recusa uma ordem que quebra referências e diz o motivo). Duplo clique abre o editor. Reproduzir faz o filme da construção (veja "Filme da linha do tempo").

Erros comuns

• Referência circular nos parâmetros: o KoCAD mostra a cadeia e mantém a peça anterior. Corrija a fórmula.
• CSV de parâmetros: use UTF-8 e ponto como separador decimal (cabeçalho name,expression,unit,comment).
