Fluxo: montar, explodir e documentar uma montagem
Nova montagem → inserir → posicionar → padrão → vista explodida → BOM → desenho de instrução de montagem com balões.
Nesta página
Passo a passo
- Nova montagem (aba Montagem ou Arquivo → Novo). Inserir componente: peças, STEPs ou submontagens.
- Posicionamento: clique numa face/cilindro/aresta de cada componente e escolha o tipo (Coincidente, Concêntrico, Paralelo, Distância, Perpendicular, Ângulo, Limite de distância/ângulo). ✔ adiciona e já deixa escolher o próximo par.
- Padrão de peças e Substituir componente quando precisar.
- Detecção de interferência antes de seguir.
- Vista explodida: passos manuais ou Criar os passos automaticamente; Reproduzir mostra a instrução.

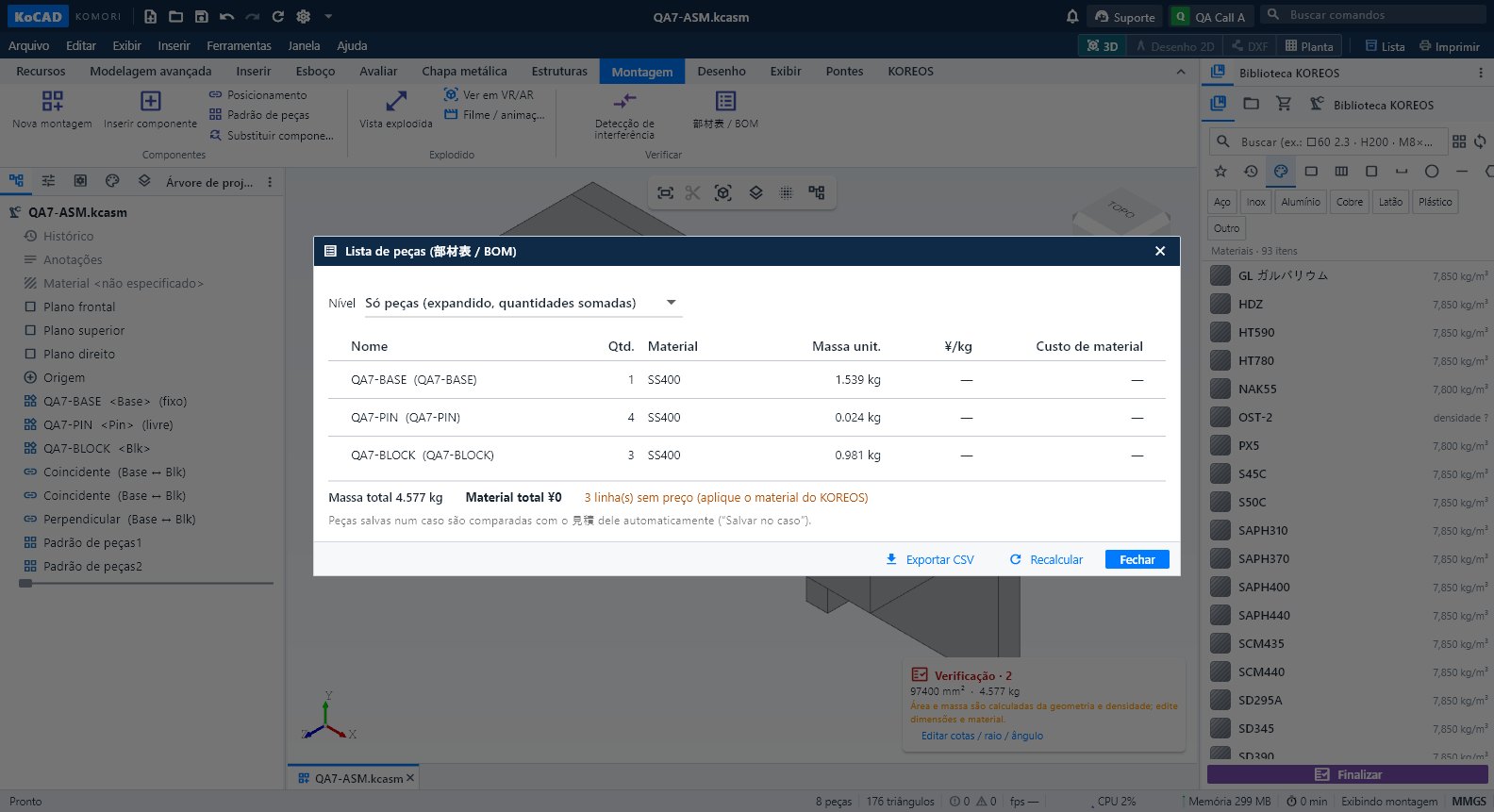

- 部材表 / BOM: peças simples ou indentadas.
- Desenho → Criar desenho 2D desta peça na montagem: vistas, iso explodida, lista de peças e Balões automáticos.
Dicas
- O explodido não muda posicionamentos nem o 部材表; ele vai para o desenho e para o filme.
- Filme da montagem/desmontagem: Linha do tempo → Reproduzir → Vista explodida ou Montagem.
Erros comuns
- Componente "flutuando": faltam posicionamentos. A árvore mostra os graus de liberdade.
