作業の流れ：組立・分解・アセンブリの図面化
新規 アセンブリ → 挿入 → 合致 → パターン → 分解図 → BOM → 照合番号つきの組立指示図。
目次
手順
- 新規 アセンブリ（アセンブリ タブ、または ファイル → 新規）。構成部品の挿入：部品・STEP・サブアセンブリ。
- 合致： 各部品の面・円筒・エッジをクリックし、種類（一致・同心円・平行・距離・垂直・角度・距離/角度の制限）を選択。✔ で追加し、続けて次のペアを選べます。
- 必要に応じて 構成部品パターン と 構成部品の置き換え。
- 次へ進む前に 干渉認識。
- 分解図： 手動のステップ、または ステップを自動作成。再生 で組立指示を確認。

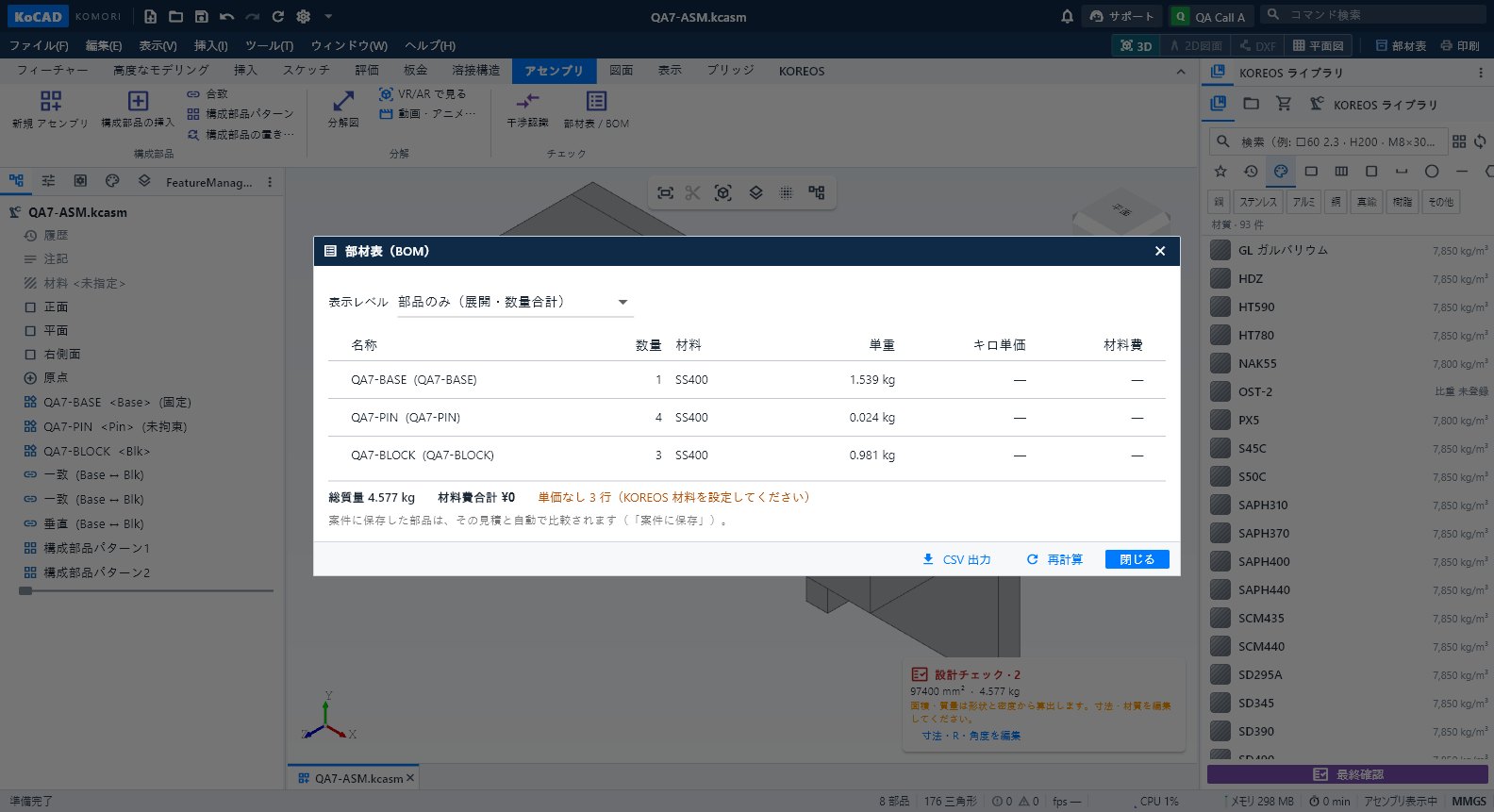

- 部材表 / BOM： フラットまたは階層の部品一覧。
- アセンブリで 図面 → この部品から2D図面を作成：ビュー、分解した等角図、部品表、照合番号を自動配置。
ヒント
- 分解図は合致も部材表も変えません。図面と動画に使われます。
- 組立/分解の動画：履歴バー → 再生 → 分解 または 組立。
よくある間違い
- 部品が「浮いている」：合致が不足しています。ツリーに自由度が表示されます。
