スケッチ タブ：作図・寸法・画像の下絵

概要

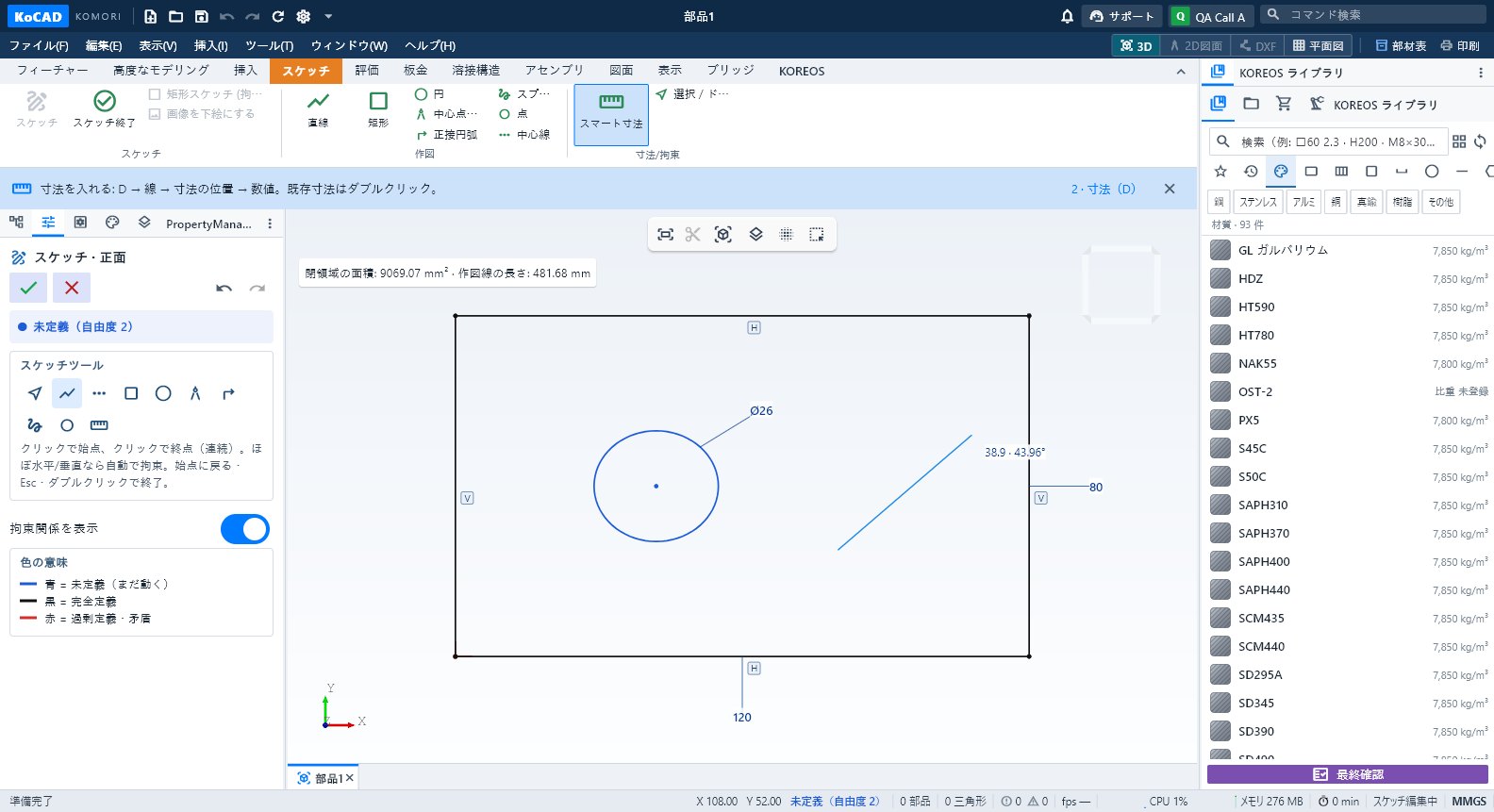

2D スケッチはほとんどのフィーチャーの元になります。スケッチ中は スケッチ タブが強調表示されます。

グループとボタン

• スケッチ： スケッチ · スケッチ終了 · 矩形スケッチ (拘束付き) · 画像を下絵にする。
• 作図： 直線 · 矩形 · 円 · 中心点円弧 · 正接円弧 · スプライン · 点 · 中心線。
• 寸法/拘束： スマート寸法（D）· 選択 / ドラッグ。

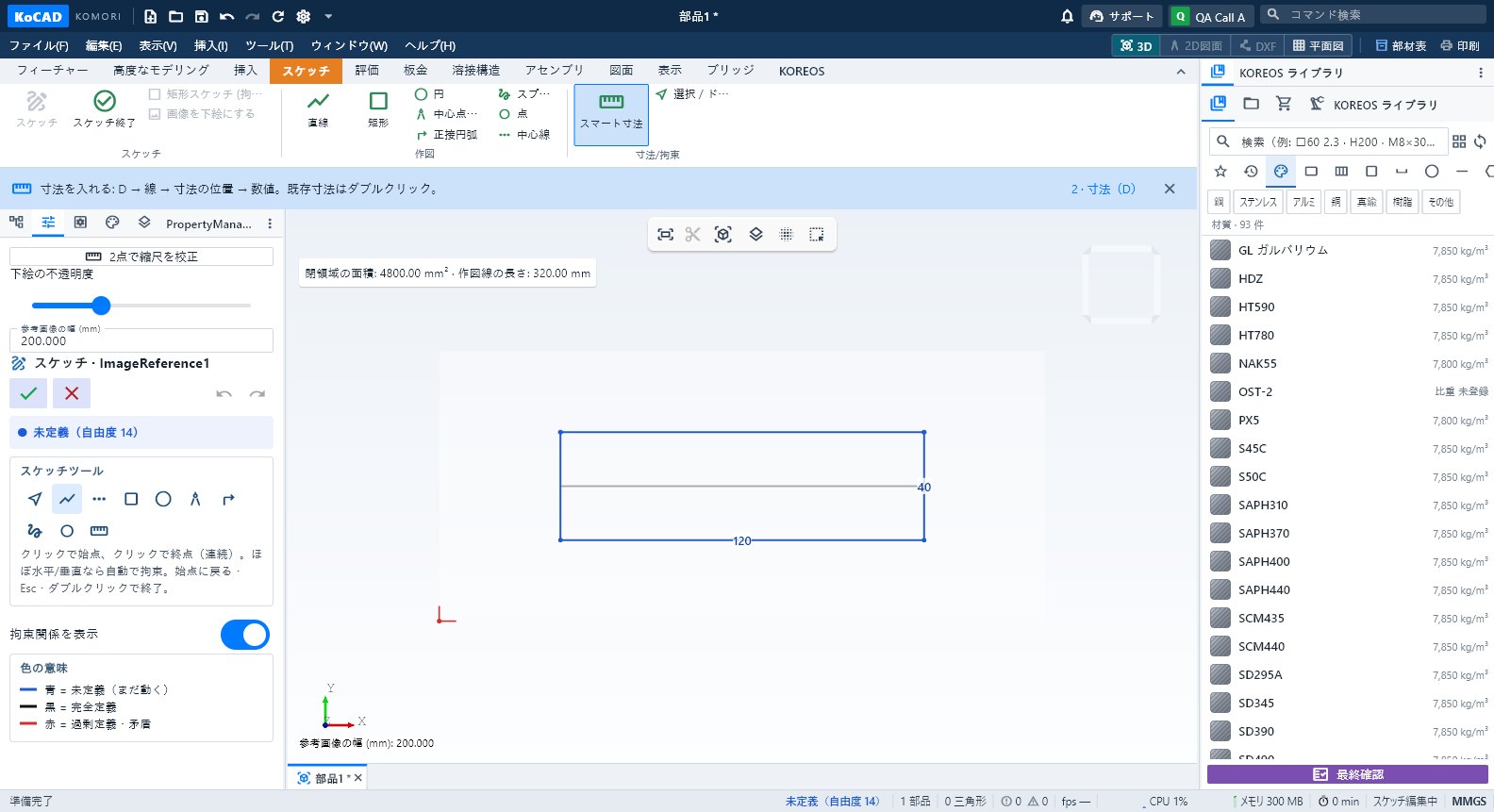

手順：写真や PDF の上に描く

1. スケッチ タブで 画像を下絵にする をクリックし、JPG・PNG・PDF を開きます（PDF は 1 ページ目を PC 内で描画）。
2. 距離のわかっている 2 点 をクリックし、実寸（mm）を入力して 適用してトレース。
3. 画像の上に直線・円・円弧を描き、普通に寸法を入れます。閉じた領域の面積は穴を差し引きます。
4. スケッチパネルで不透明度を調整、または 2点で縮尺を校正 でやり直し。画像はファイルに埋め込まれます。

ヒント

• 黒 = 完全定義、青 = 未定義（自由度はステータスバー）、赤 = 過剰定義。
• オプション → スケッチ →「拘束記号を表示」で拘束記号のオン/オフ。
• 校正し直しても変わるのは画像だけです。描いた形状は確認してください。

よくある間違い

• 「過剰定義 — 赤い拘束を削除してください」：寸法か拘束が 1 つ多いです。赤いものを削除します。
• 押し出しがスケッチを使わない：輪郭が閉じていません。離れた点（強調表示）を探します。
