まずはここから

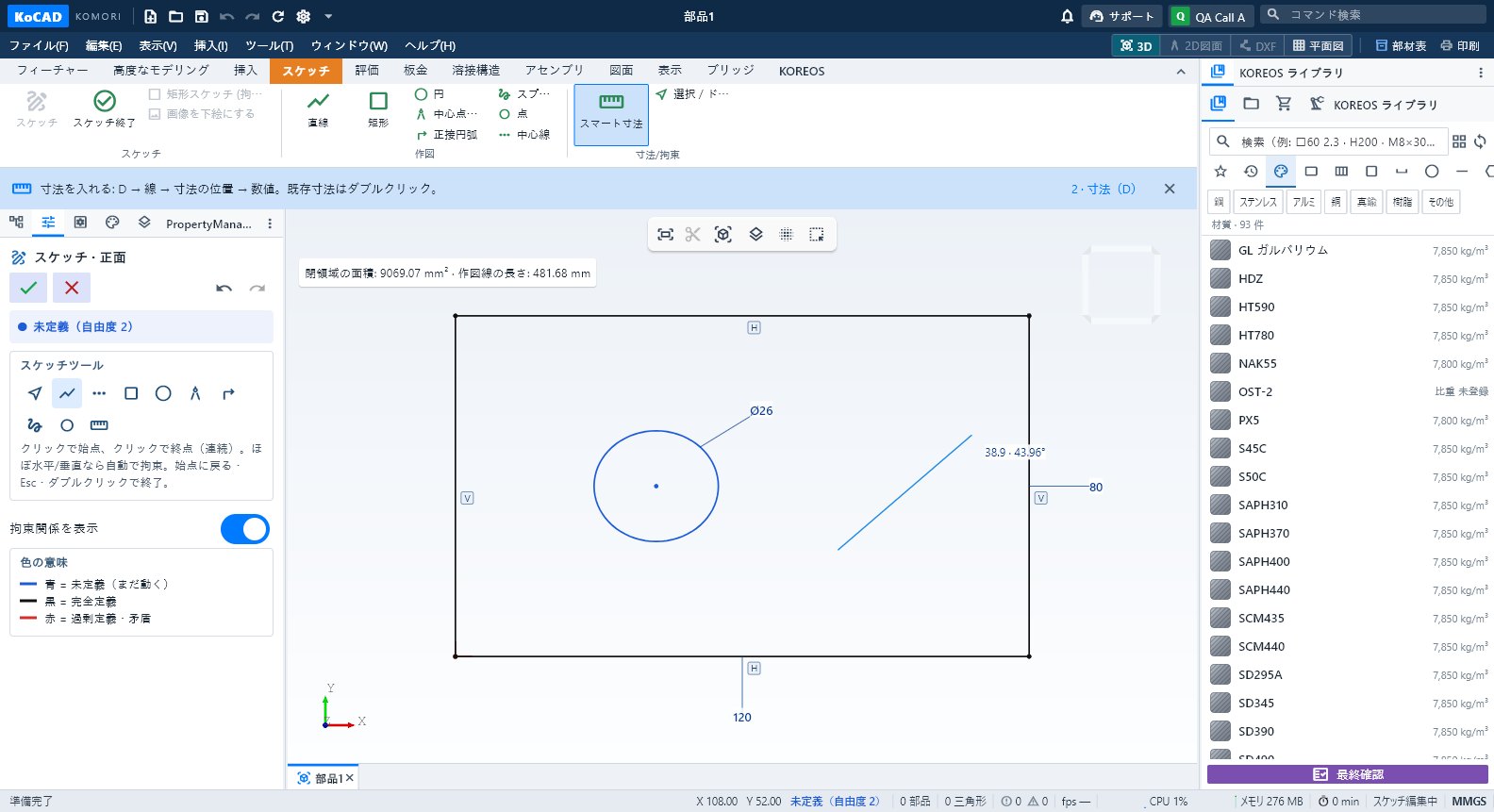

• はじめに：4ステップで最初の部品をつくるスケッチ、スマート寸法（D）、深さを指定した押し出し、2D 図面 — 新しい部品から製作図までの最短ルートです。

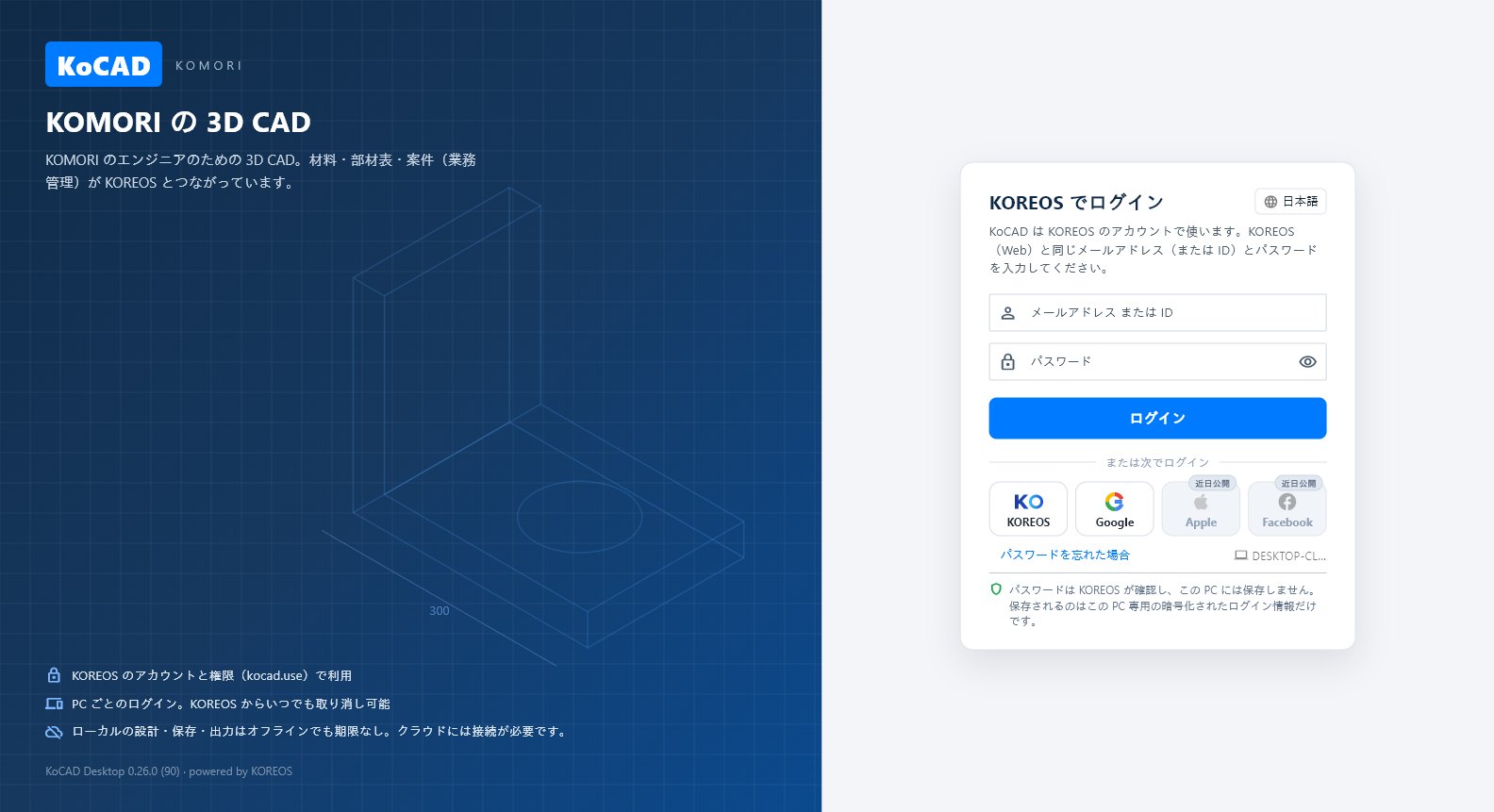

• インストール・ログイン・オフライン作業ダウンロード場所、KOREOS アカウントでのログイン（ID/パスワード、またはブラウザで KOREOS/Google）、オフラインでできること、自分の PC の確認方法。

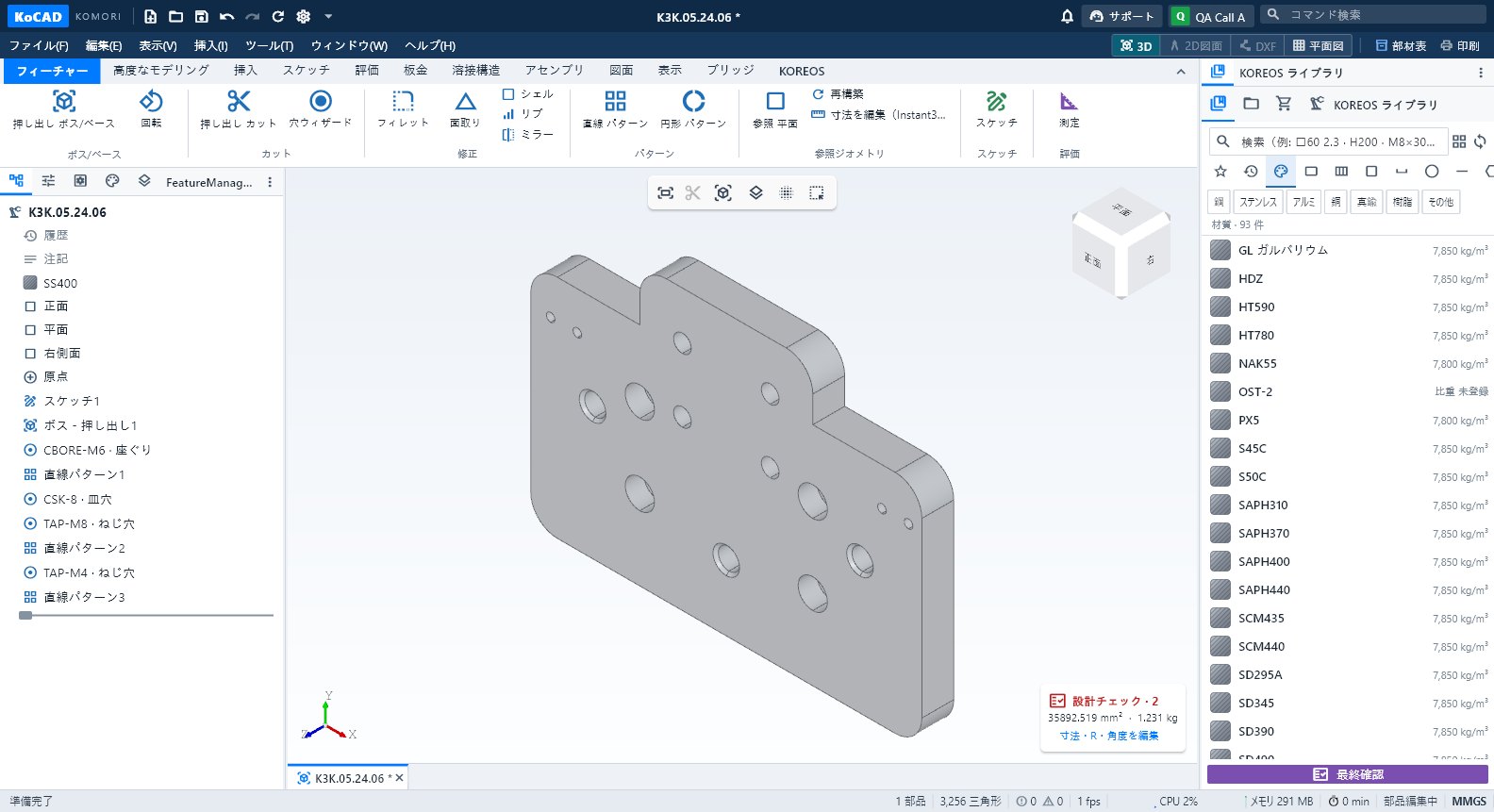

• KoCAD の画面の見かたタイトルバー、メニュー、12 タブのリボン、左右のパネル、3D ビュー、ステータスバー — どこに何があるか。

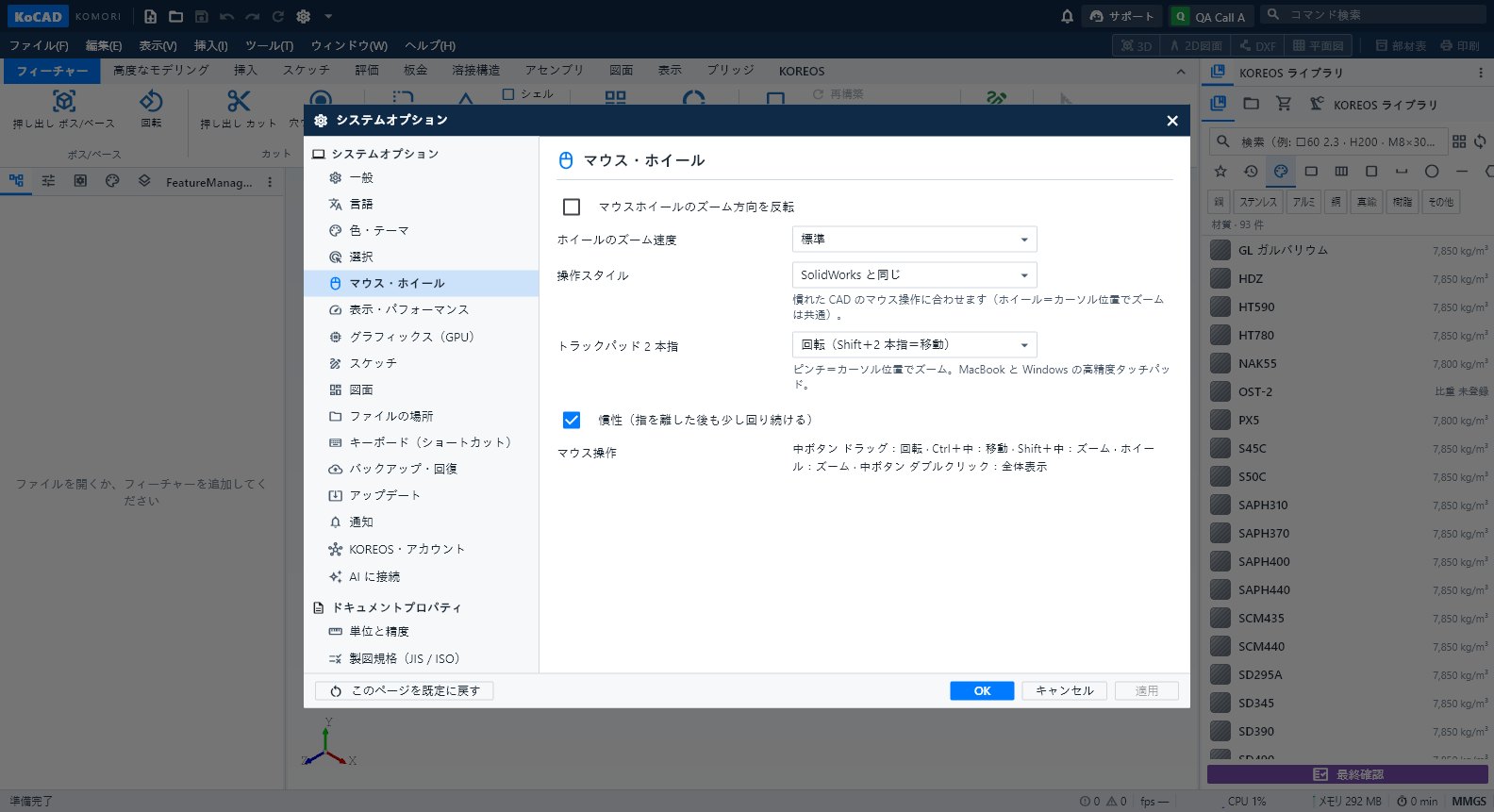

• マウス・トラックパッド・キーボードショートカットSolidWorks・Fusion・Blender と同じ回転・移動・ズーム。初期ショートカットと変更方法。

画面と機能

すべて見る (34) →

• 国・規格から始めるプロジェクト、自動フォルダ、常に DXF、ライブ印刷プレビュー新規（Ctrl+N）・新しいアセンブリ・新しい図面は、最初に国・規格を選びます：日本 · JIS、米国 · ANSI/ASME、ブラジル · ABNT/ISO、国際 · ISO、欧州 · EN。右の列に基本ルール（投影法：JIS・ASME は第三角法、ABNT・ISO・EN は第一角法／用紙／材料／ねじ／溶接記号／単位／公差）が表示されます。材料カタログは現在 JIS のみで、他の規格では JIS データを勝手に使いません。
• プロジェクト一式の保存とオープン（全ファイルを常に最新に）ファイル › プロジェクト一式を保存（印刷・フォルダを開くの横の「一式保存」ボタン）で、プロジェクトフォルダにまとめて保存します：01_3Dモデルに部品・アセンブリ（GLB・STEP付き）、02_図面に図面、05_PDF・印刷にPDF、03_DXF（切断・レーザー）に図面DXFと板金ごとの展開DXF、04_部品表に部品表と工程（CSV・Excel・PDF・印刷）、07_動画に組立動画MP4 1080p（分解図があれば分解動画も）。
• AIライブ生成：規格の設計前提、実際の手順、確認・適用設計前提はプロジェクトの国・規格から作られ、「設計前提：日本 · JIS 標準（編集）」としてチップ表示されます（SS400、縞板t3.2/t4.5、角パイプ□40×40×2.3、M8穴Ø9など）。クリックで編集、「標準に戻す」で元に戻ります。米国・ブラジル・ISO・ENでは前提も変わり（A36、UNC、NBR、S235など）、カタログ未登録のため要確認と表示します。
• 設計者のようにAI生成：前提・設計パターン・実モデル検査「AIで生成」（またはBob）に、いつも通り依頼を書きます。例：「溶接作業台 幅1200×奥行700×高さ850（アジャスター込み）、SS400、脚4本 角パイプ40×40×3、上枠、下段つなぎ床から200mm、補強は後ろの隅、天板t3、アジャスター4個」。

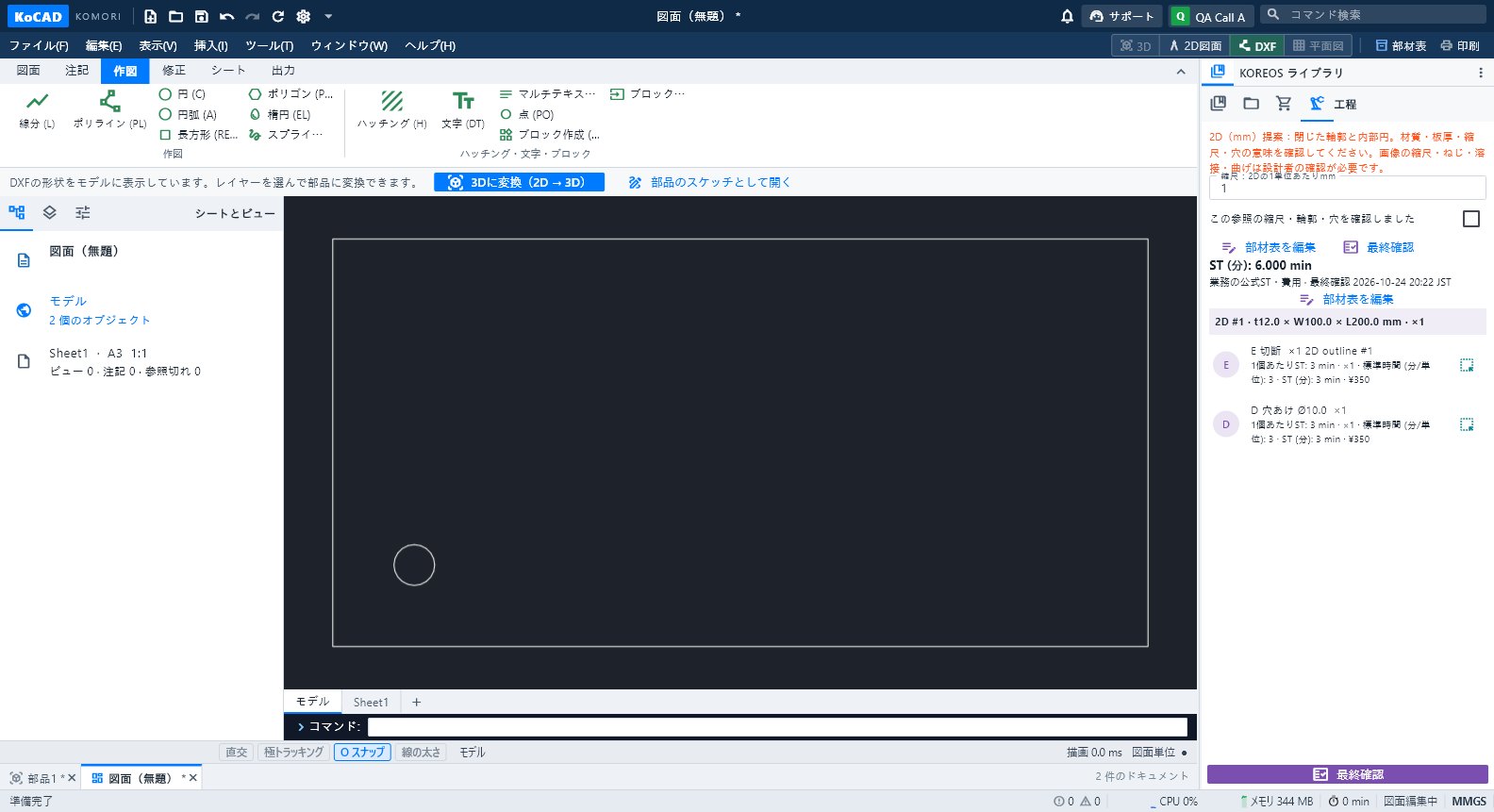

• 作業の流れ：図面（写真・PDF・DXF・DWG）から 3D モデルへ3 つの方法：画像を下絵にしてスケッチ、DXF/DWG を変換（2D → 3D）、AI に依頼（AI で生成／Bob）— いずれも適用前にプレビュー。

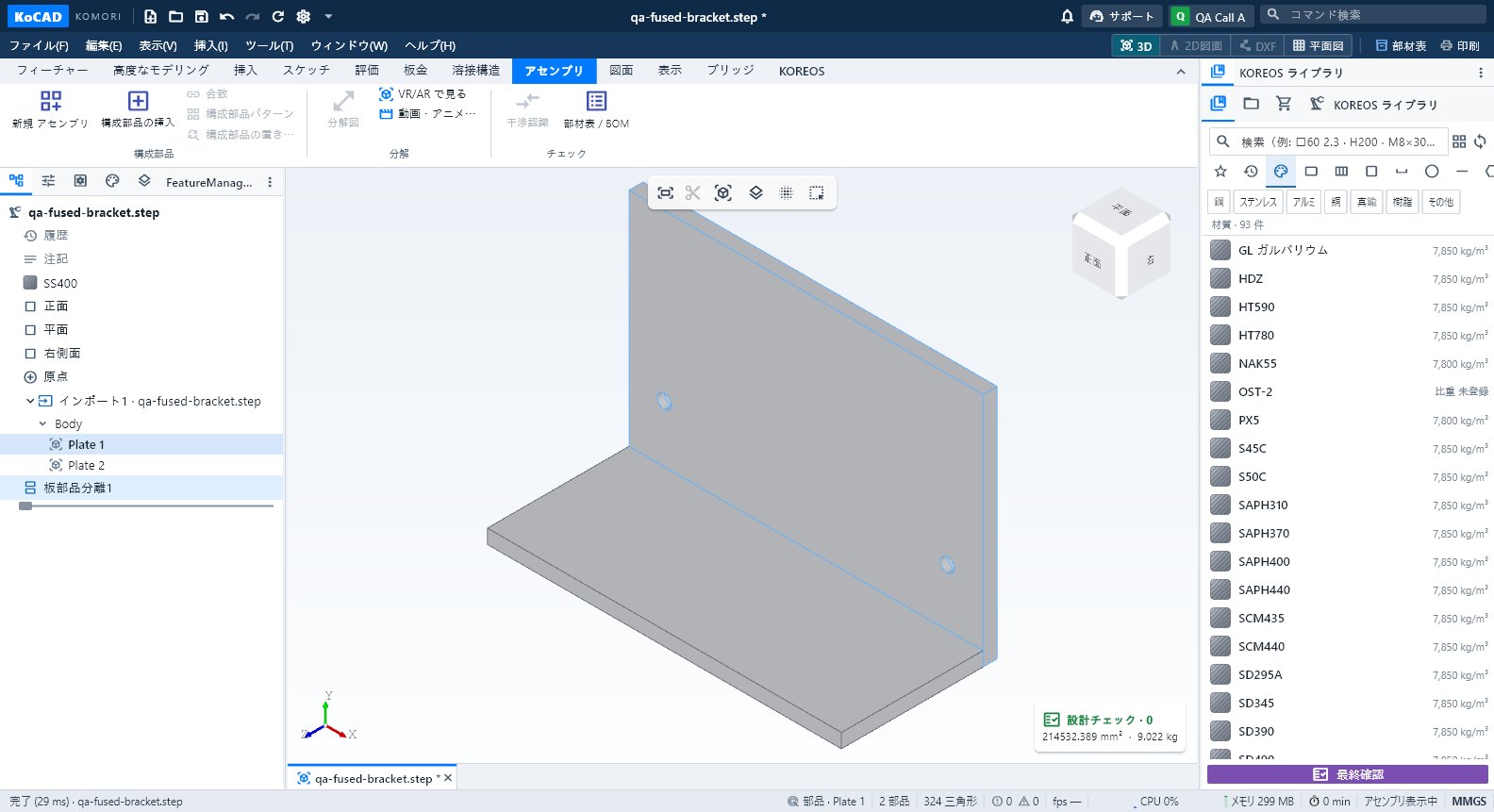

• 作業の流れ：STEP・SolidWorks・GLB の読み込みと部品の分離STEP アセンブリを開いて各部品を確認、溶接された 1 つのソリッドを部品に分離、GLB/OBJ/STL の違い。

よくある質問

• KoCAD のよくある質問オフラインで使える？SolidWorks のファイルは開ける？どの形式？言語・単位・ショートカットの変更は？ファイルは誰が見られる？
• よくある質問：材料・単価・重量・部材表単価が未確定なのはなぜ？正味重量と購入重量の違いは？加工費はどこから？行の材料を変えられる？

トラブル解決

• こんなときは…（よくあるトラブル）ログインできない、押し出しできない、スケッチが赤い、3D が重い、AI が待ち、動画が書き出せない、プログラムが終了した。

新着情報

すべて見る →

KoCAD 0.31.02026-10-29

• 新機能評価 → 強度 → 板の曲げ（等分布圧力）：面外の等分布圧力を受ける長方形の薄板。各辺の条件（単純支持・固定・自由）は必ず選択し（初期値なし）、E・ν は出典と一緒に入力します。最大たわみ、たわみ／板厚（0.3 超は赤で小たわみ理論の範囲外と表示）、モーメント、表面曲げ応力、メッシュ収束、カラー図、PDF（日・葡・英）。検証：ナビエ級数とティモシェンコの表に 1 % 以内。
• 新機能評価 → 強度 → 定常熱伝導・熱応力：長方形板の定常熱伝導。各辺を温度・熱流束・対流（熱伝達率 h と流体温度）・断熱のいずれかで指定し、内部発熱は任意。温度、熱流束、辺ごとの熱収支（残差 1e-6 以内）とカラー図を表示。「熱応力」を選び、基準温度・各辺の拘束・E・ν・α（出典つき）を入力すると平面応力の熱応力を計算します。拘束が不足する場合は最小限の静定拘束を追加し、その名前と反力（≈ 0 N）を表示します。検証：熱流束を受ける板と拘束棒の ΔT を解析解と 5 % 以内で照合。
• 新機能構造解析：「＋ 温度変化 ΔT」で部材（全部・水平・鉛直）に一様な ΔT を与えます。各材料の線膨張係数 α を出典つきで求め、ない場合は計算しません。両端固定の部材では σ = E·α·ΔT。静的解析のみ。断面内の温度勾配（反り）は扱いません。
• 新機能ツール → AI のセカンドオピニオン（任意）：依頼したときだけ動きます。送信前に、送る内容（フィーチャー・材料・KoCAD のチェックと解析結果。形状・ファイル・画像は送りません）を確認し、AI を選びます：KOIA／カスケードは KOREOS の Core 権限がある場合のみ、それ以外はご自身のキー／契約の AI（明示的な同意が必要）。すべての AI に同じルールを渡します。回答は出典つきの「提案」として表示され、出典のない指摘は破棄、何も実行されず、承認のような表現には警告を付けます。文書を編集するとコメントは古いものとして表示されます。
