溶接構造 タブ：構造部材・ガセット・溶接・カットリスト

概要

KOMORI のカタログ形鋼で作る溶接構造（架台・ベース・作業床）。各部材はカットリストと部材表の 1 行になります。

グループとボタン

• 部材： 構造部材 · トリム/延長 · コーナー処理（個別）· カット リスト · 棒材の定尺取り。
• 補強・溶接： ガセット · エンドキャップ · 溶接ビード。
• ライブラリ： ライブラリ · 標準部品 · 部材表を 提案。

手順：角パイプの架台

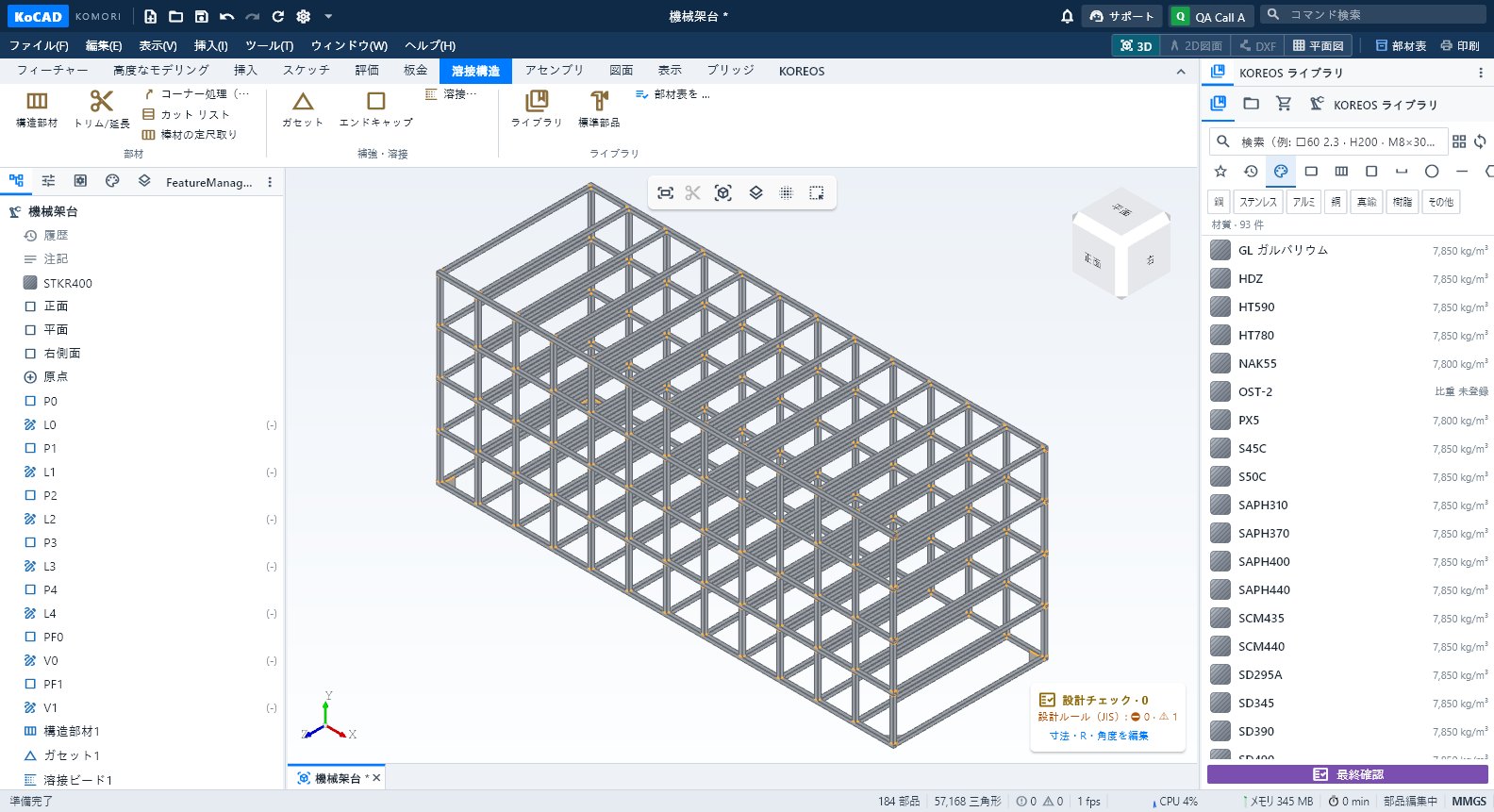

1. スケッチで架台の線を描きます。
2. 構造部材 をクリックし、ライブラリから形鋼（例：□60×60×2.3 STKR400）を選んで線を選択します。
3. コーナー処理（個別） で角（留め・突き当て）を決め、部材どうしが当たる所は トリム/延長。
4. ガセット・エンドキャップ・溶接ビード を追加（溶接の質量は部材表に、JIS 溶接記号は図面に入ります）。

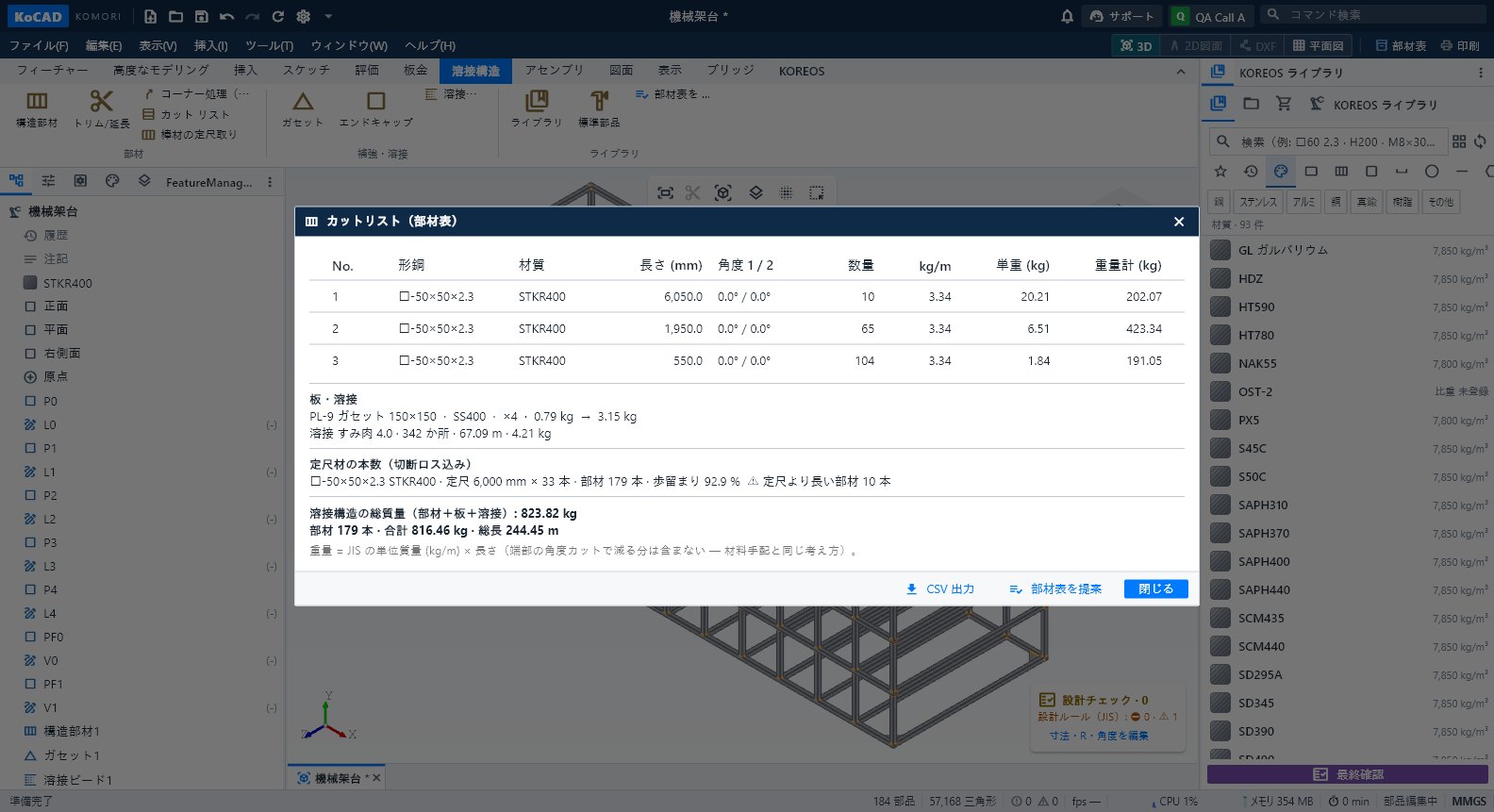

5. カット リスト を開くと、各部材の長さ・角度・数量が出ます。
6. 棒材の定尺取り で、購入する定尺（5,500／6,000 mm など）の本数を切りしろ・端材つきで計算します。

ヒント

• 部材表を 提案 で一覧を案件への提案として送ります。部材表の担当者が業務で 1 行ずつ承認します。
• 3〜4 本が集まる節点も重ならないよう処理されます。評価 → 干渉認識 で確認してください。

よくある間違い

• 単価のない形鋼：コストで未確定と表示。KOREOS の材料登録で補ってください。
• 斜め切断：両端に 切りしろ／cos(角度) を確保します。定尺を切り捨てで計算しないこと。
