評価 タブ：測定・質量・設計チェック・干渉・コスト

概要

工場へ出す前にモデルを確認するツールです。

グループとボタン

• 計測： 測定 · 質量特性。
• 検査： 設計チェック · 断面表示 · 干渉認識 · 板金の製造性チェック。
• コスト： 加工費（コスト）（KOREOS の単価・標準時間）。

手順：モデルを確認する

1. 測定： 2 つの要素（エッジ・面・頂点）を選ぶと、距離と角度がすぐ出ます。

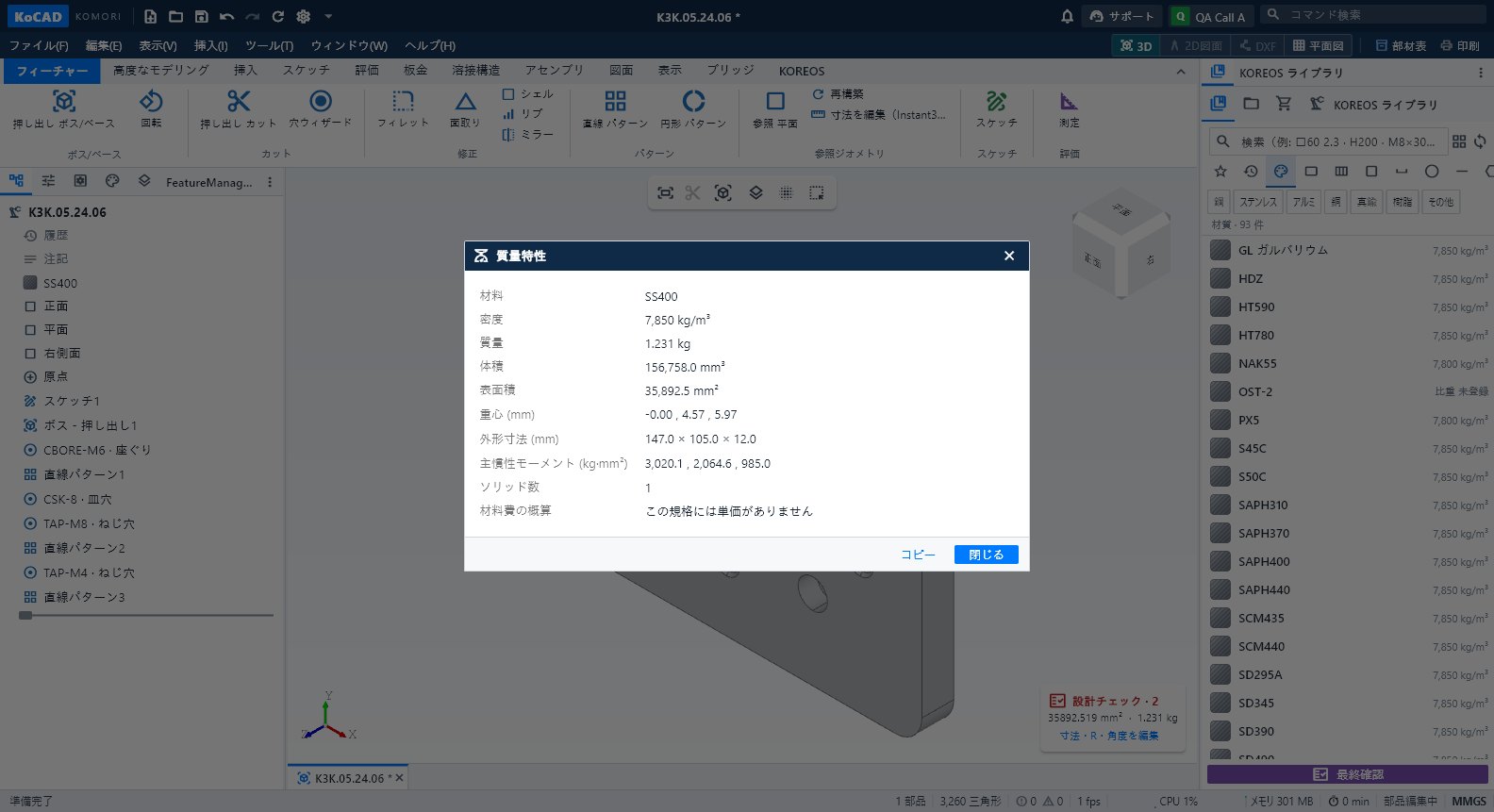

2. 質量特性： KOREOS の材料密度で質量・体積・面積・重心を計算。
3. 設計チェック： ルールのパネルを開きます（ビュー隅のバッジからも）。各警告に値・理由・根拠（JIS／社内ルール）・対策が出ます。全体を確認するには 全体を確認。
4. 干渉認識： 重なった部品を赤で一覧表示。接触だけで重なり体積がない場合は干渉になりません。
5. 加工費（コスト）： 切断・曲げ・溶接・穴あけを KOREOS の単価で計算。単価がないものは未確定と表示。

ヒント

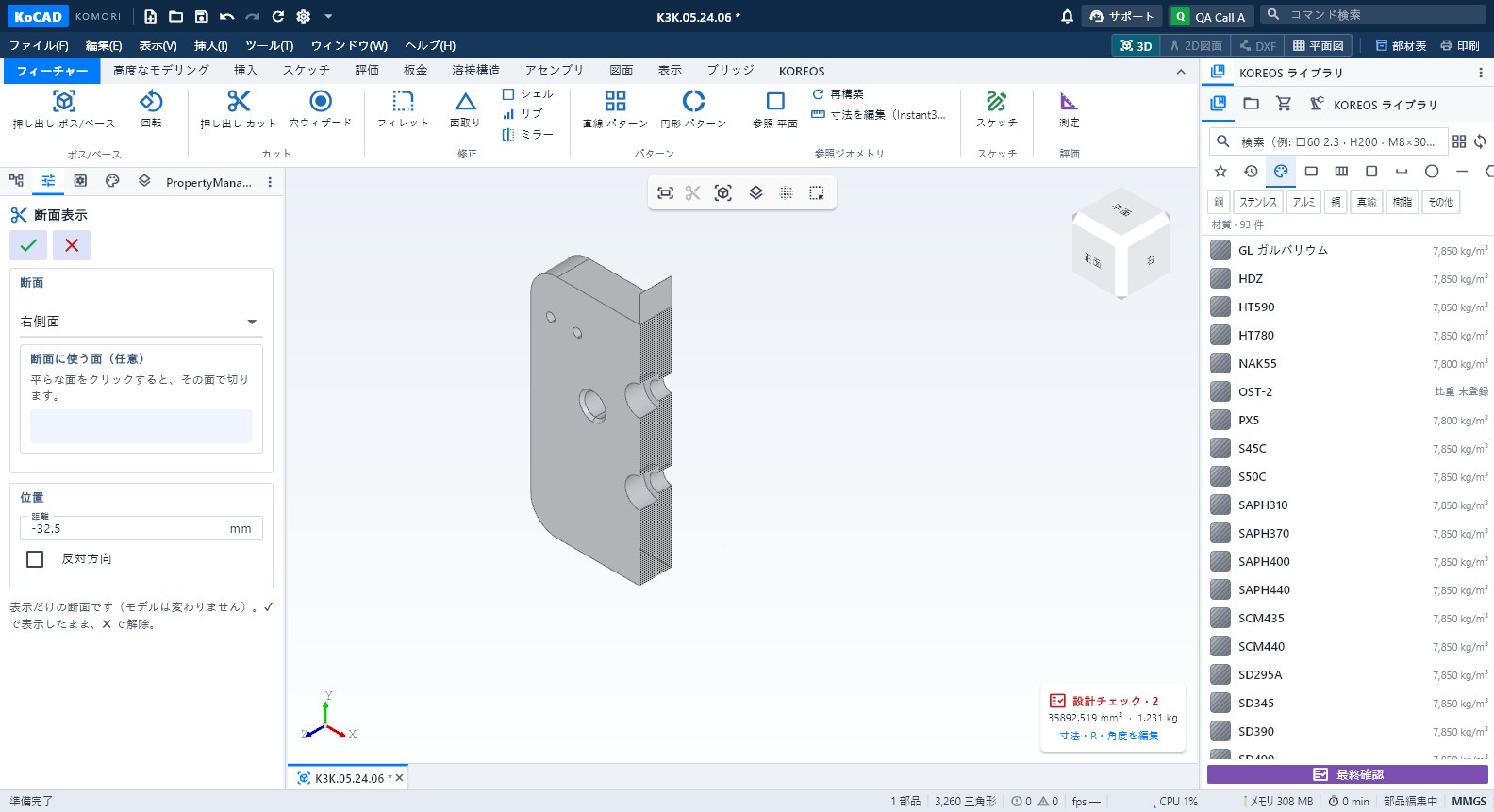

• 断面表示 で内部を確認。表示 → 断面表示を解除 で戻ります。
• ビューの「設計チェック」バッジに面積・質量と編集できる R・角度（寸法・計算）が出ます。

よくある間違い

• 「一部未確認」「データ不足」は合格ではありません。材料・工程を入れて 全体を確認 を実行します。
• GLB/OBJ/STL のアセンブリは表示用メッシュで、干渉チェックはありません。確認には STEP を開きます。
