板金 タブ：フランジ・曲げ・展開・レーザー用 DXF

概要

曲げ板金部品と、レーザー切断用の正確な展開。板金部品はこのタブで開きます。

グループとボタン

• フランジ： ベース フランジ · エッジ フランジ · 留め継ぎ フランジ · ヘミング。
• 曲げ： スケッチ 曲げ · 板金に 変換 · 板金ルール。
• 展開： 展開 · 展開 DXF (レーザー) · 板取り · 板金の製造性チェック。

手順：曲げ板金

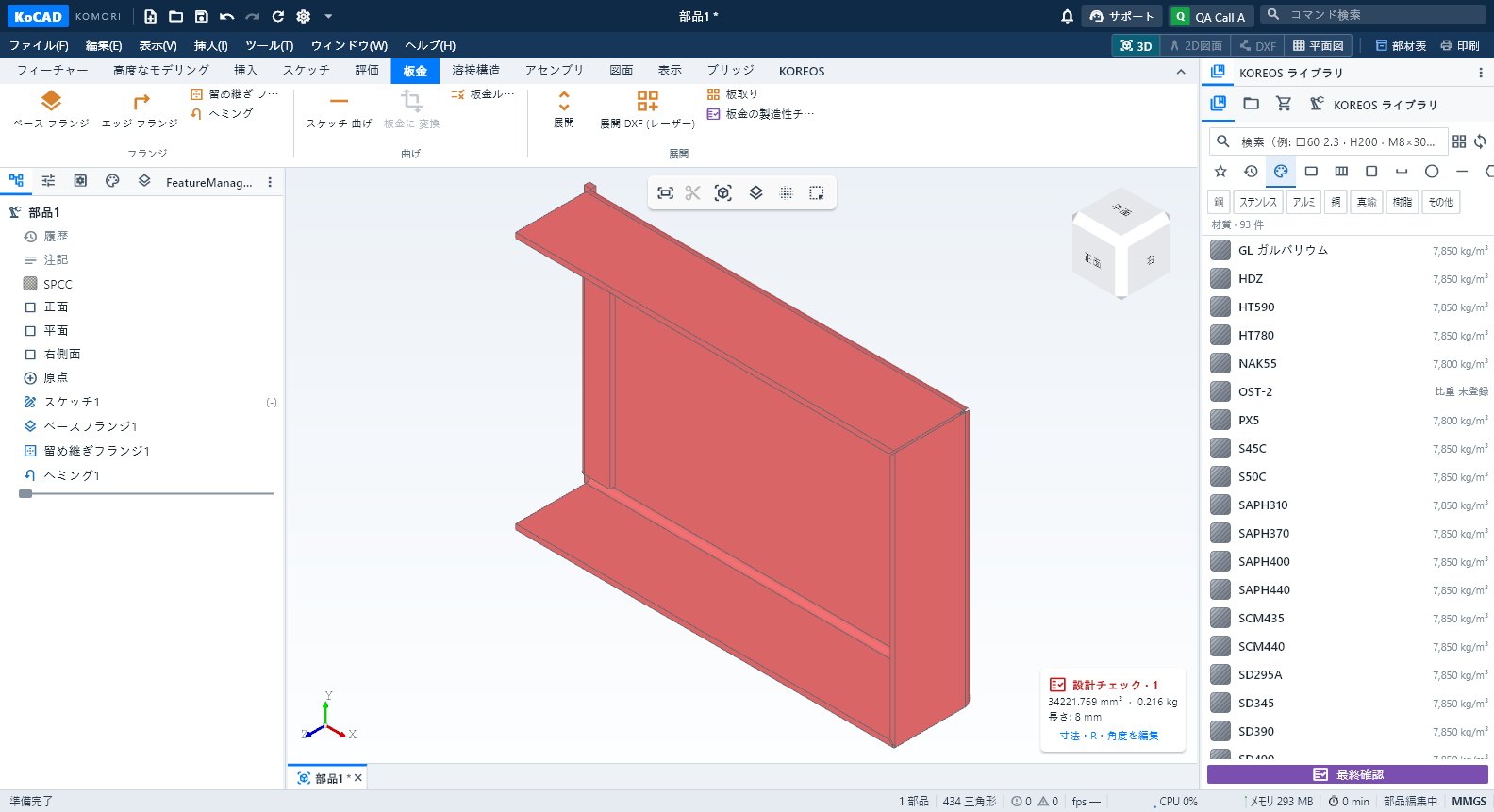

1. スケッチで外形を描き、ベース フランジ。板厚と内 R を入力します。
2. エッジを選んで エッジ フランジ。PropertyManager で長さ・角度・位置を設定。
3. 板金ルール で材質・板厚・内 R・K 係数（既定 0.44）・逃げ・最小フランジを確認。適用 で部品を再生成します。

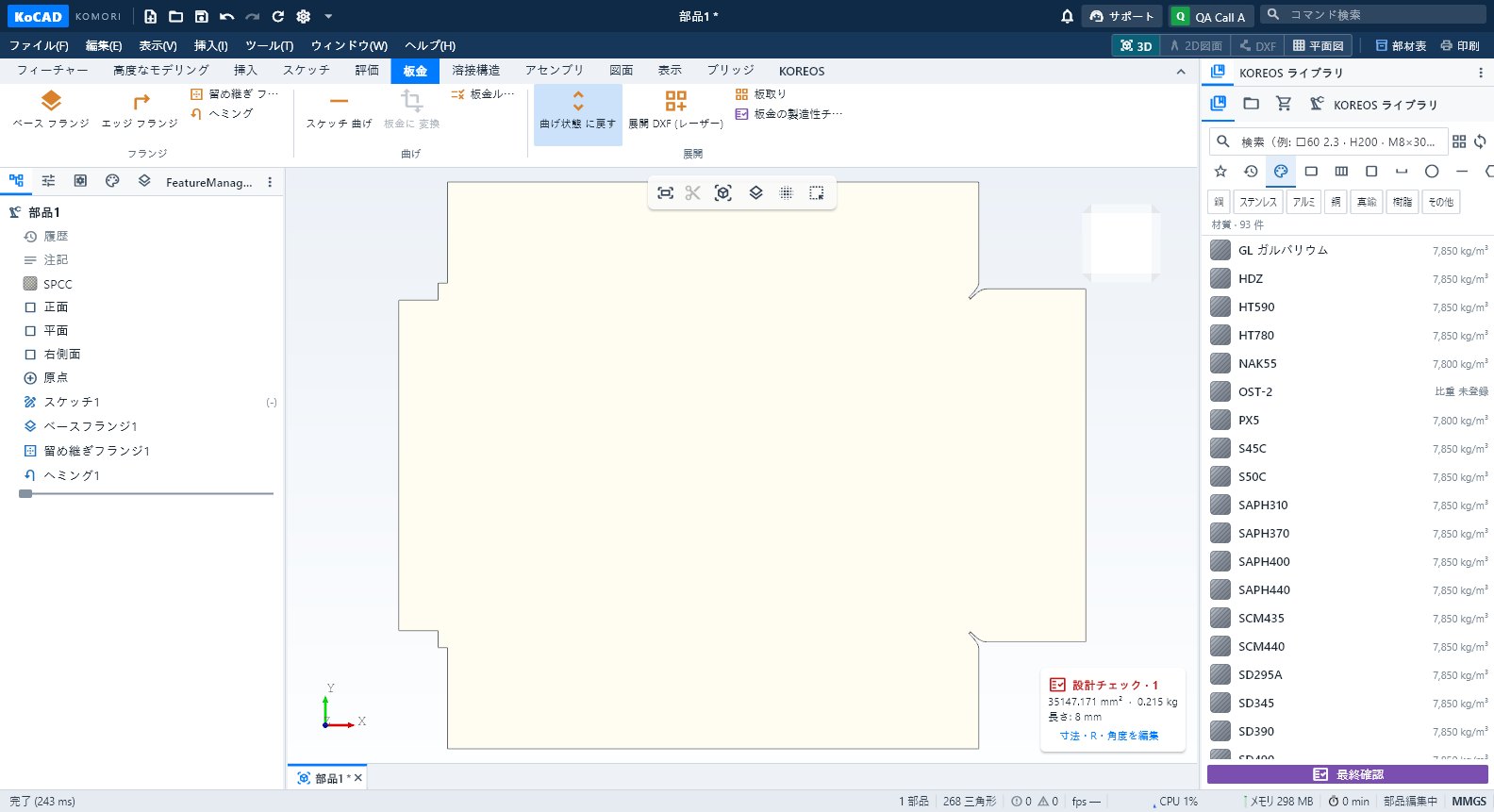

4. 展開 で曲げ線つきの展開形状を確認。
5. 展開 DXF (レーザー) で切断用 DXF を保存：切断は画層 AM_0、曲げは AM_3、注記は AM_5。

ヒント

• 板金に 変換 で、他 CAD の STEP の曲げ部品を KoCAD の板金にし、展開と DXF を作れます。
• 製造性チェック： 曲げに近すぎる穴、短すぎるフランジ、逃げ不足 — 理由と対策つき。
• ルール表の保存には KoCAD の承認権限が必要です。閲覧のみの人はルールを選べます。

よくある間違い

• STEP の展開に失敗：板厚が一定ではありません。板金に 変換 を使うか、元の CAD で直します。
• レーザーでサイズが違う：単位（mm）と 1:1 の尺度をレーザーのソフトで確認。新しい部品は初回に現物を 1 枚確認してください。
