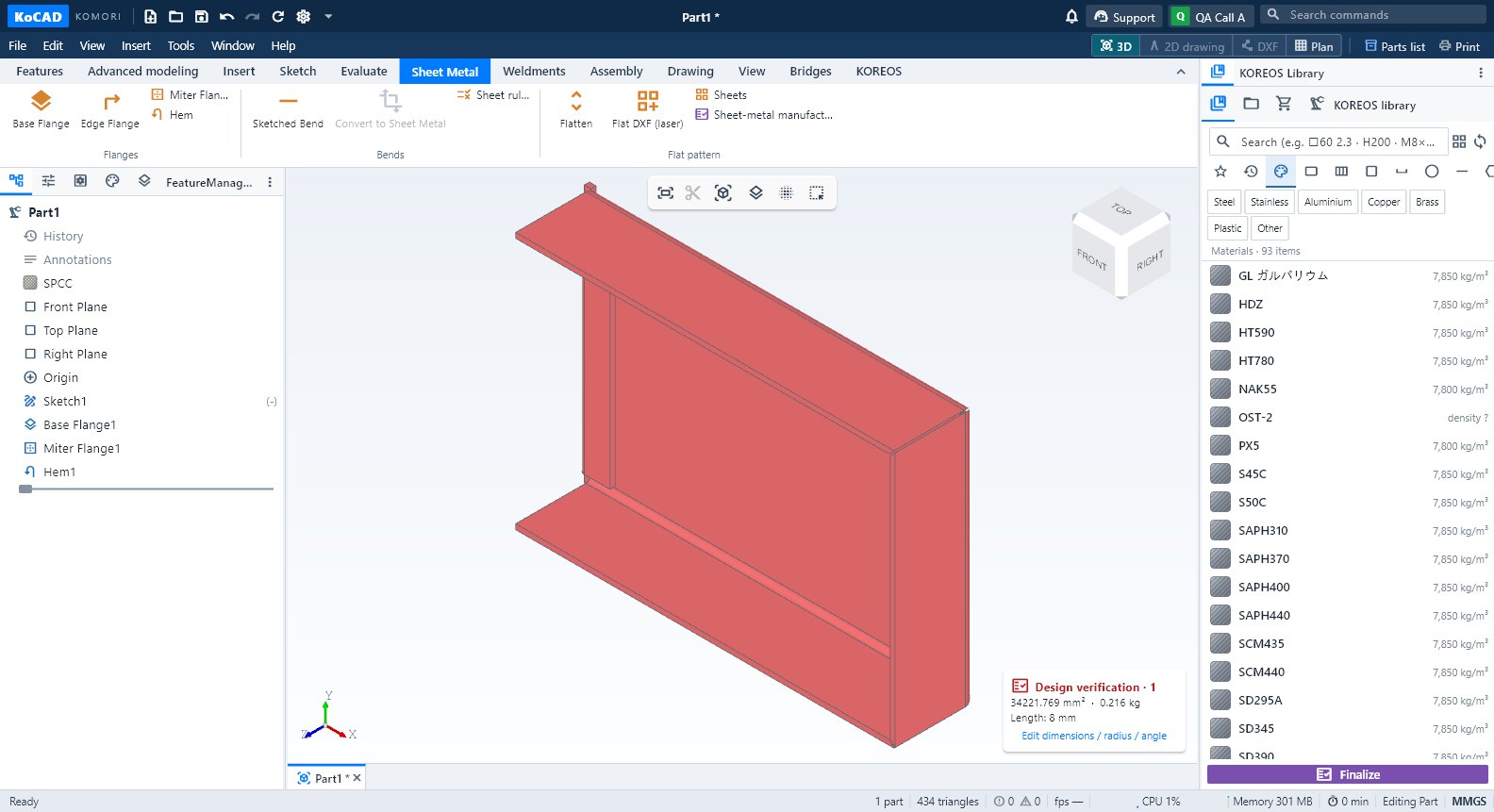

Tab na Sheet Metal: flange, bend, flat pattern at DXF para sa laser
Base/Edge/Miter Flange, Hem, Sketched Bend, Convert to Sheet Metal, Sheet rules (K = 0.44), Flatten, Flat DXF (laser), Sheets at manufacturability.
Sa pahinang ito
Mga grupo
- Flanges: Base Flange · Edge Flange · Miter Flange · Hem. Bends: Sketched Bend · Convert to Sheet Metal · Sheet rules. Flat pattern: Flatten · Flat DXF (laser) · Sheets · manufacturability check.
Hakbang-hakbang

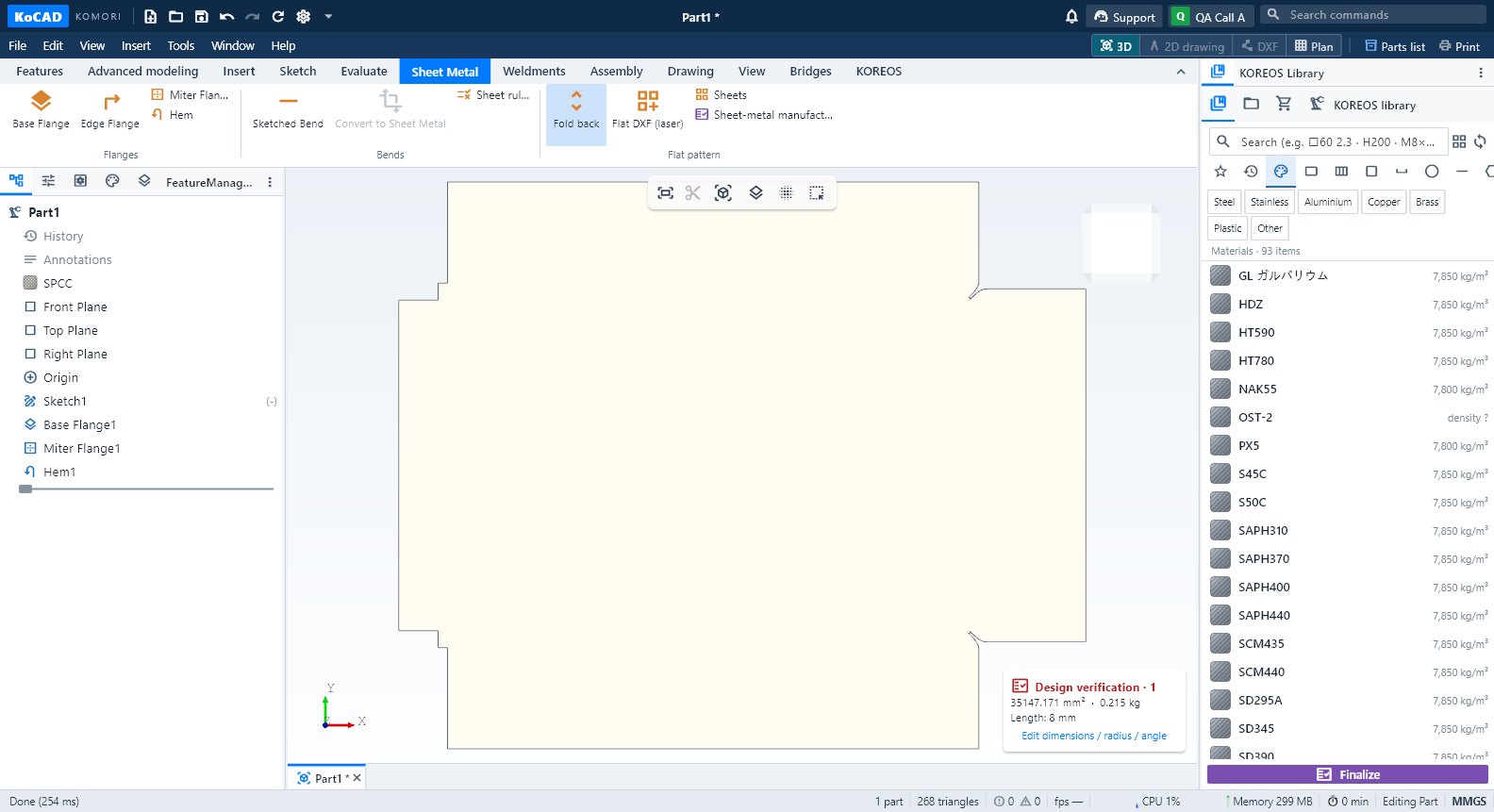

- Outline → Base Flange (kapal at radius). 2. Gilid → Edge Flange. 3. Sheet rules: K-factor (default 0.44), relief, pinakamaikling flange → Apply. 4. Flatten. 5. Flat DXF (laser): cut sa AM_0, bend sa AM_3, notes sa AM_5.
Karaniwang mali
- Pumalya ang flatten sa STEP: hindi pantay ang kapal; gamitin ang Convert to Sheet Metal. Suriin ang 1:1 at mm sa laser; tingnan ang unang totoong piyesa.
