KoCAD · Mga screen at feature

Daloy: sheet metal → flat pattern → DXF ng laser → nesting

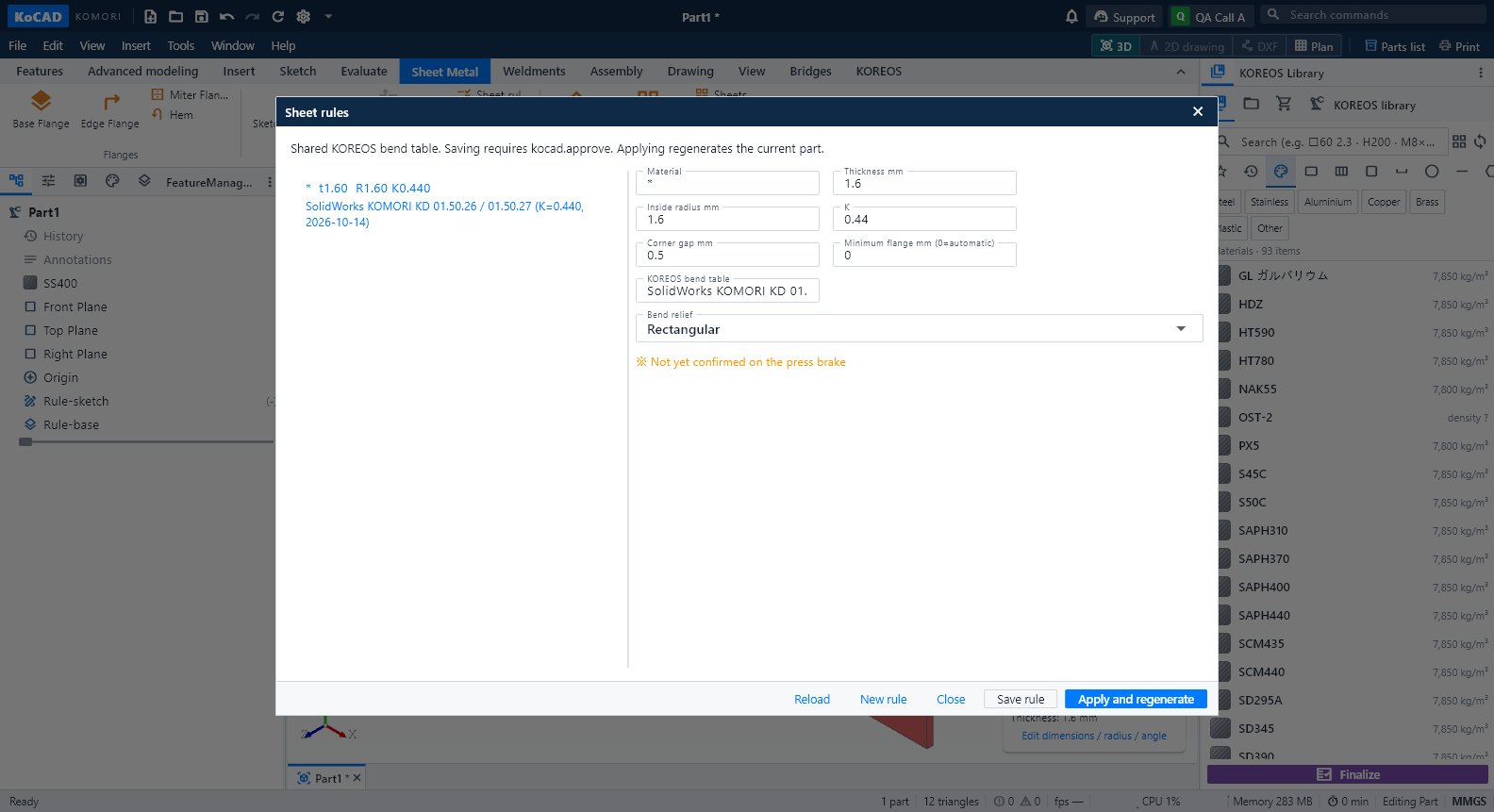

Sheet rules (K = 0.44), Flatten, flat DXF para sa laser (AM_0/AM_3/AM_5) at Sheets: ilang plate ang bibilhin at ang cutting package.

Na-update 2026-10-26Kasalukuyang bersyon KoCAD 0.31.0PC (Windows atbp.)

Sa pahinang ito

Mag-model sa Sheet Metal (o Convert to Sheet Metal). 2. Sheet rules (K 0.44). 3. Manufacturability check. 4. Flatten. 5. Flat DXF (laser). 6. Sheets: piyesa, dami, laki ng plate (hal. 1219 × 2438), Calculate. 7. Save cutting package: DXF (R12/Shift-JIS) at A3 PDF bawat plate, JSON at listahan ng bibilhin.

Walang materyal/kapal ang DXF: punan muna. Ang PDF ay hindi 1:1 na template; DXF ang gamitin sa laser.
