Aba Chapa metálica: flanges, dobras, planificação e DXF de laser

O que é

Peças de chapa dobrada com planificação exata para o corte a laser. Uma peça de chapa abre direto nesta aba.

Grupos e botões

• Flanges: Flange-base · Flange de aresta · Flange de quina · Bainha.
• Dobras: Dobra esboçada · Sólido → chapa · Regras de chapa.
• Planificação: Planificar · DXF planificado (laser) · Chapas (aproveitamento) · Verificação de fabricabilidade (chapa).

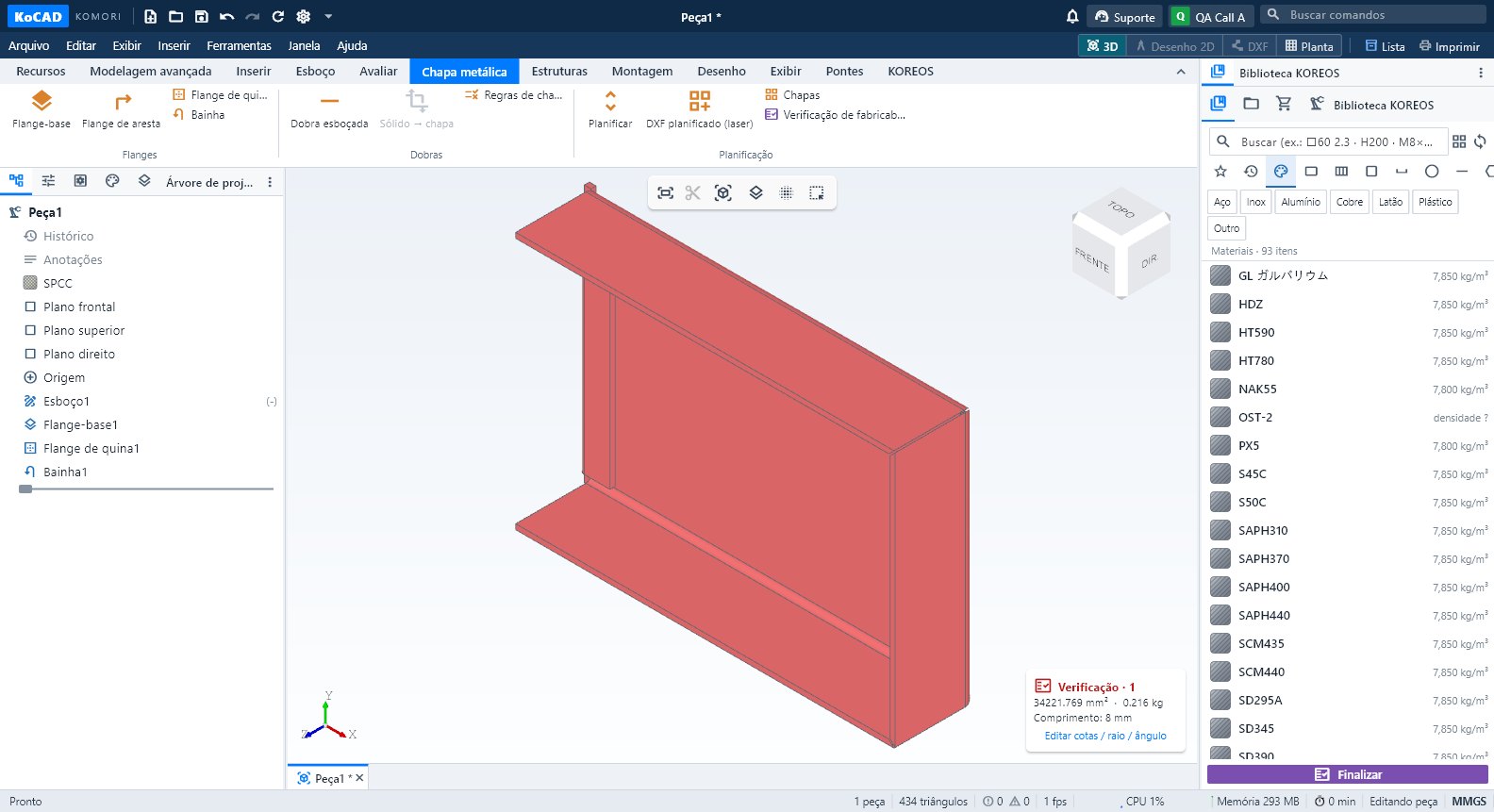

Passo a passo: chapa dobrada

1. Desenhe o contorno num esboço e clique Flange-base. Informe espessura e raio interno.
2. Selecione uma aresta e clique Flange de aresta; ajuste comprimento, ângulo e posição no PropertyManager.
3. Em Regras de chapa, confira material, espessura, raio interno, fator K (padrão 0,44), alívio e menor aba. Aplicar regenera a peça.

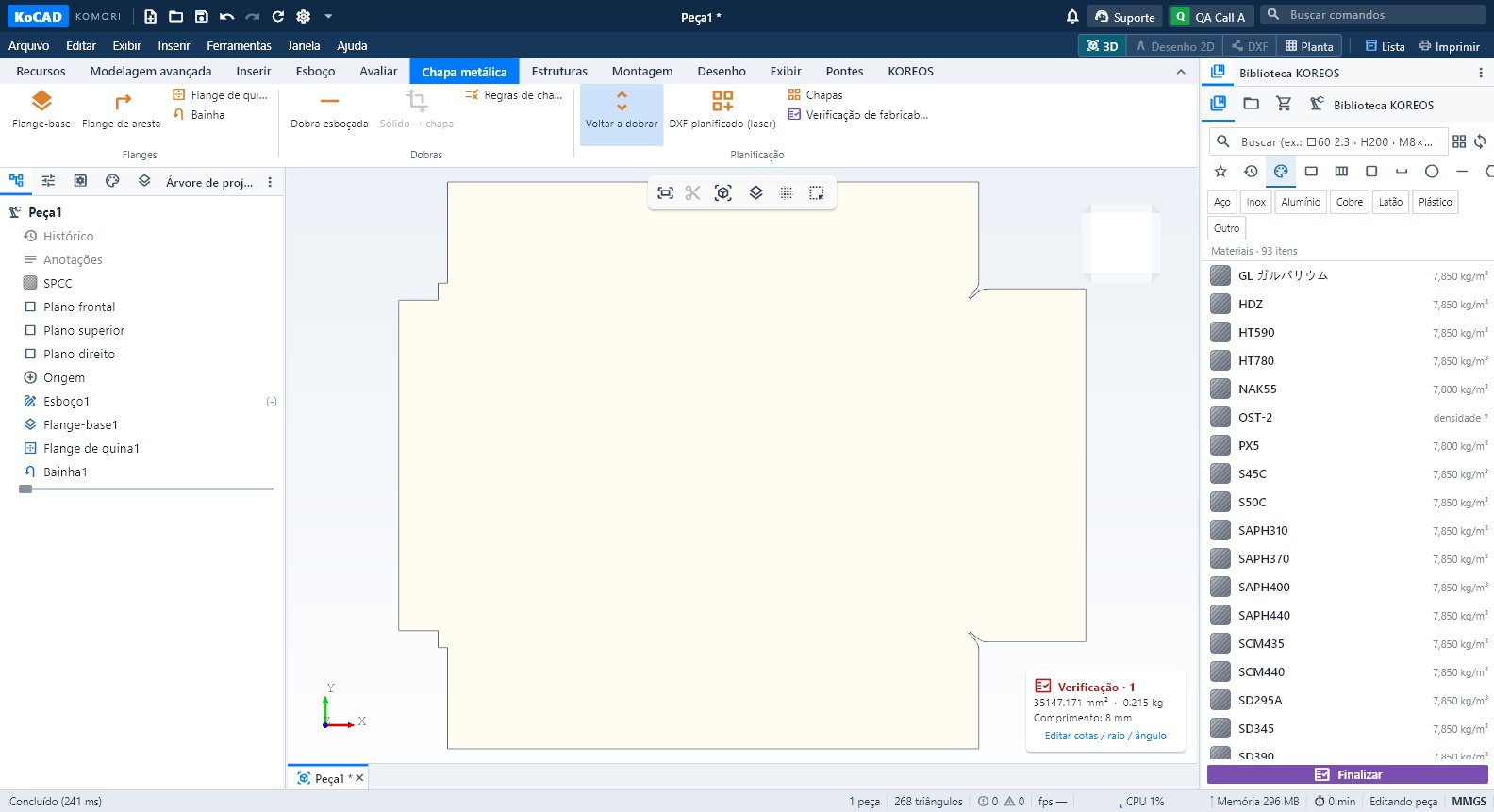

4. Clique Planificar para ver a peça aberta, com as linhas de dobra.
5. DXF planificado (laser) grava o DXF de corte: contorno de corte na camada AM_0, dobras em AM_3 e notas em AM_5.

Dicas

• Sólido → chapa converte uma peça dobrada vinda de STEP (de outro CAD) em chapa do KoCAD, com planificação e DXF.
• Verificação de fabricabilidade: furo perto da dobra, aba curta demais, alívio faltando — com o motivo e a sugestão.
• Gravar a tabela de regras exige a permissão de aprovação do KoCAD; quem só lê pode escolher uma regra.

Erros comuns

• Planificação falha num STEP: o sólido não tem espessura constante. Use Sólido → chapa ou corrija no CAD de origem.
• DXF com tamanho errado no laser: confira a unidade (mm) e a escala 1:1 no programa do laser. Antes da primeira produção, confira uma peça física.
