KoCAD · Telas e funções
Materiais e compras, Processos e o botão Finalizar
A lista de materiais do documento (com edição, comprados e preços), os processos por peça com as letras da fábrica e o Finalizar com o que falta e os impressos.
Nesta página
O que é
No painel direito: Materiais e compras (carrinho) lista o material de cada peça do documento aberto; Processos mostra corte, furos/roscas, dobras e soldas; Finalizar fecha o pacote para a fábrica.

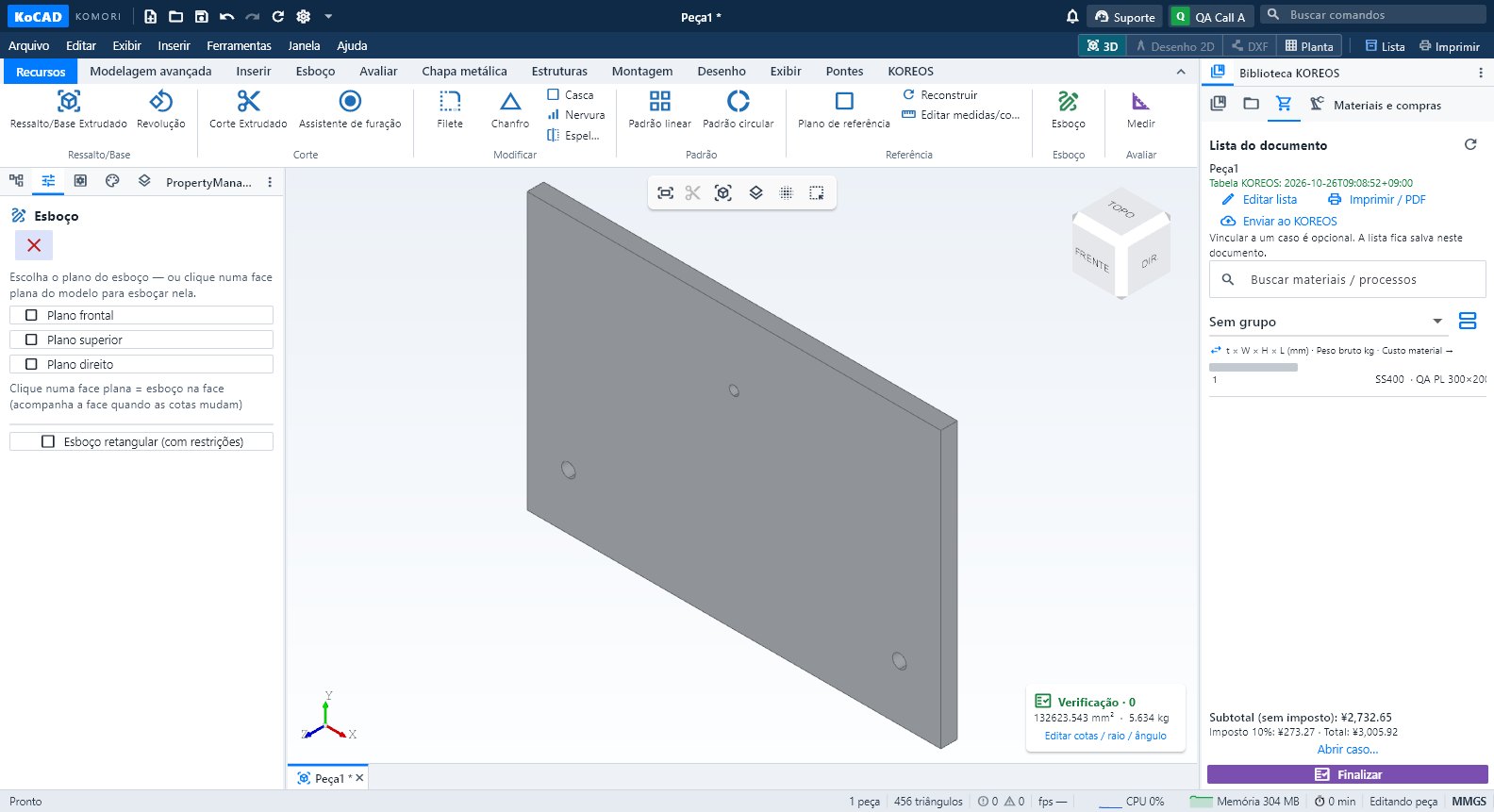

Materiais e compras
- A lista acompanha o modelo: material, medidas, quantidade, peso, custo e letras de processo (B バンドソー, D 穴あけ…). Clique na linha para o detalhe e a sugestão de catálogo.
- Editar lista: escolha tipo, norma/perfil, material e medida do catálogo; ajuste quantidade; adicione processos; Adicionar comprado para parafusos e itens prontos (com preço unitário).
- Aplicar no documento guarda os ajustes; salve o arquivo. Edição manual fica marcada com lápis (Alterado) e não é trocada quando a geometria muda. Restaurar do modelo desfaz a edição daquela linha.
- Selo vermelho = fora do catálogo. Preço sem confirmação = Pendente; o subtotal soma só valores conhecidos e o imposto (10 %) aparece separado.
Processos
- Cada peça mostra os processos que o modelo realmente tem. ST por peça e total vêm do cálculo oficial.
- Clique no alvo para destacar a peça, os furos ou o cordão de solda no 3D. Editar lista ajusta tempo/quantidade.
Finalizar
- Clique Finalizar (botão roxo fixo). Aparece a lista do que falta (material ausente, tempo pendente) e os impressos: materiais, compra, custos/ST, folha de processos, etiquetas e Kanban.
- Corrija o que falta. Com caso ligado e conectado, a impressão usa o modelo KOMORI e o QR do caso; offline usa KoCAD.
- Revise as diferenças antes de aplicar. Finalizar não pede compra sozinho.
Erros comuns
- Tudo "Pendente" offline: os valores oficiais precisam de rede (offline vale a última tabela baixada, com data).
- Dois arquivos com o mesmo destino no caso: o envio em lote é bloqueado antes de começar.
