Estudos de engenharia (BETA experimental): estabilidade, folga, movimento e sequência de dobra — ferramental não cadastrado
O que é. Verificações sob pedido, na própria peça ou montagem aberta: estabilidade (tombamento), folga entre corpos, movimento rígido com contato, sequência de dobra com o ferramental cadastrado no KOREOS e regras do processo (acesso de solda/ferramenta, sobra, esbarramento). É experimental: cada resultado diz o que verificou e o que falta; nada aqui é aprovação de fábrica. Abra em Verificação → Estudos experimentais. Situação (0.30, BETA experimental): FERRAMENTAL NÃO CADASTRADO. O cadastro de dobradeira, punções e matrizes V do KOREOS ainda está vazio — os dados reais foram pedidos à fábrica. Por isso a sequência de dobra hoje responde "Faltam dados" e não oferece ordem. Nenhum resultado desta tela é aprovação de fábrica.
Situação (0.30, BETA experimental): FERRAMENTAL NÃO CADASTRADO. O cadastro de dobradeira, punções e matrizes V do KOREOS ainda está vazio — os dados reais foram pedidos à fábrica. Por isso a sequência de dobra hoje responde "Faltam dados" e não oferece ordem. Nenhum resultado desta tela é aprovação de fábrica.
O que é. Verificações sob pedido, na própria peça ou montagem aberta: estabilidade (tombamento), folga entre corpos, movimento rígido com contato, sequência de dobra com o ferramental cadastrado no KOREOS e regras do processo (acesso de solda/ferramenta, sobra, esbarramento). É experimental: cada resultado diz o que verificou e o que falta; nada aqui é aprovação de fábrica. Abra em Verificação → Estudos experimentais.

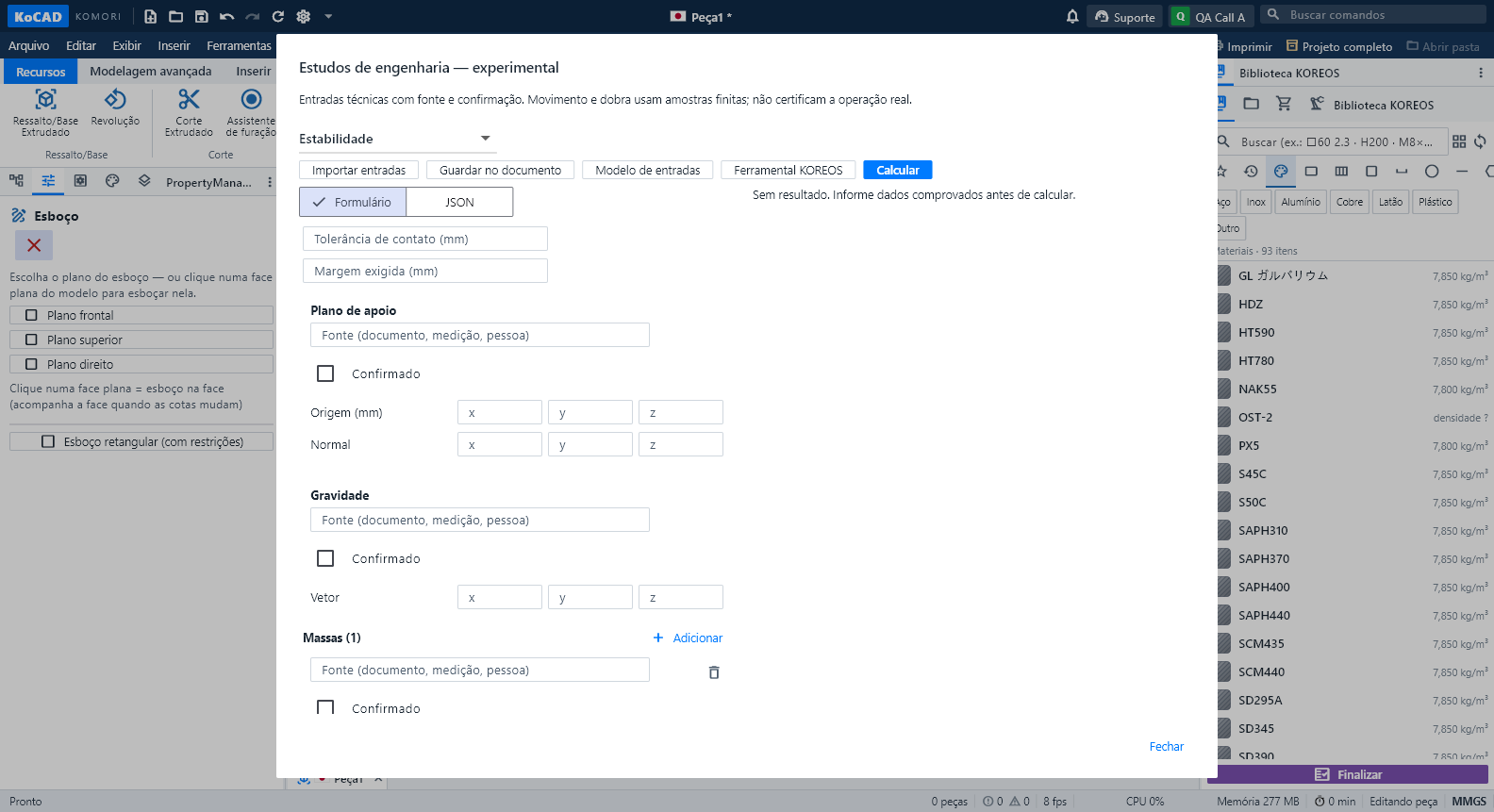

1. Preencher. Escolha o estudo e use Modelo de entradas. O painel abre no Formulário: cada campo tem nome no seu idioma, vetores em x/y/z e os corpos se escolhem numa lista. Todo dado precisa de fonte e da caixa Confirmado — elas começam desmarcadas. Valor inválido não vira zero: o cálculo recusa e diz o motivo. A aba JSON mostra exatamente o mesmo conteúdo; Guardar no documento grava as entradas (com Desfazer).

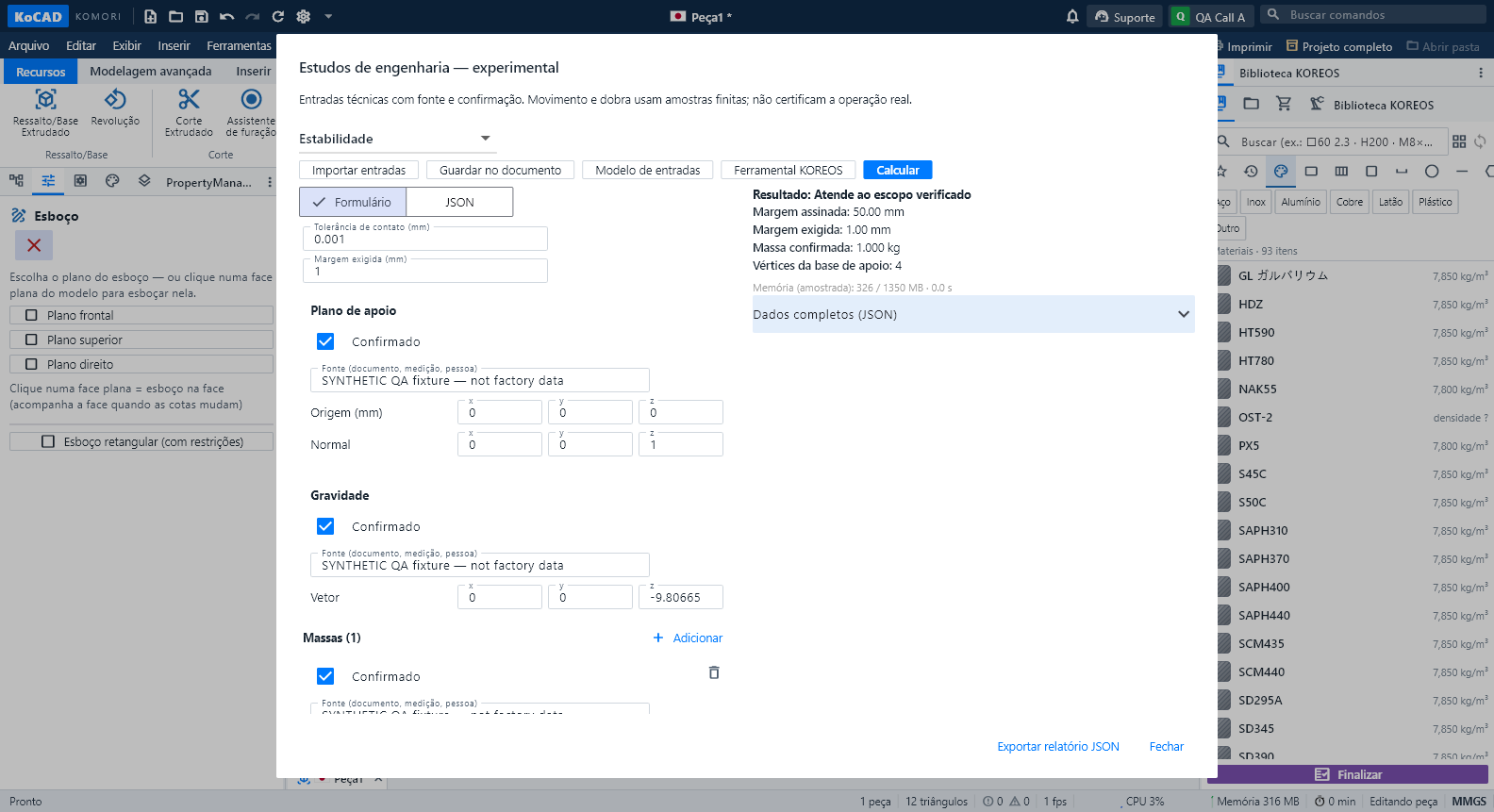

2. Estabilidade. Informe o plano de apoio, a gravidade, a massa confirmada de cada corpo e os pontos de apoio reais (que tocam a peça). O resultado é a margem assinada entre o centro de massa projetado e a borda da base de apoio; negativa = cai. Nunca se usa a caixa do modelo como base.

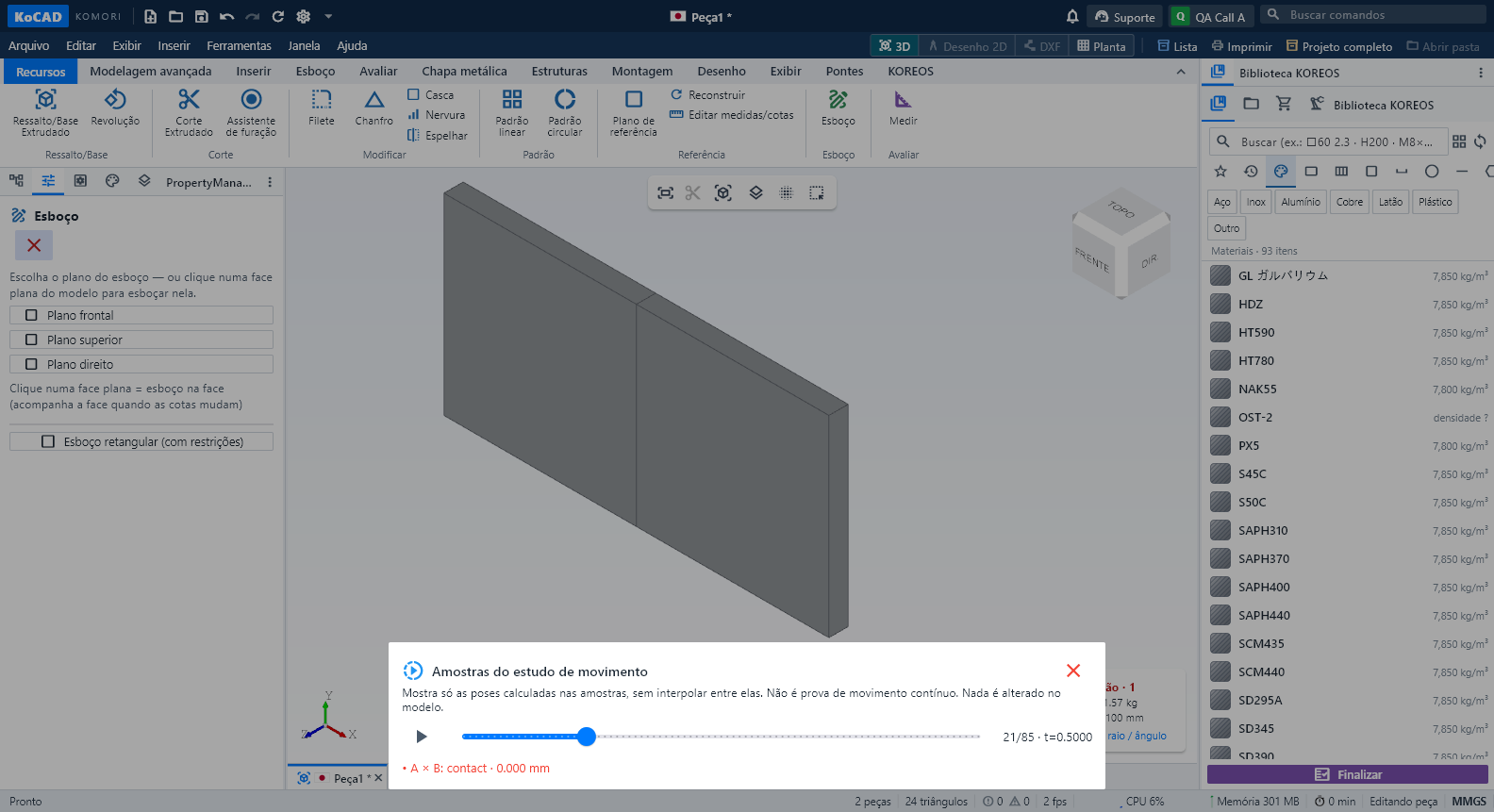

3. Folga e movimento. Escolha os pares de corpos e a folga exigida. No movimento, a junta pode ser uma restrição de montagem já resolvida (distância limite ou concêntrica + ângulo limite), um trecho do storyboard XR ou um deslocamento/rotação declarado. O cálculo usa amostras finitas, refinadas perto de contato: não é prova contínua. Contatos aparecem como intervalos "entrada entre … e …". Atrito só com coeficiente informado. Ver amostras no modelo mostra no 3D exatamente as poses calculadas, uma a uma, sem inventar posições intermediárias; o modelo não é alterado.

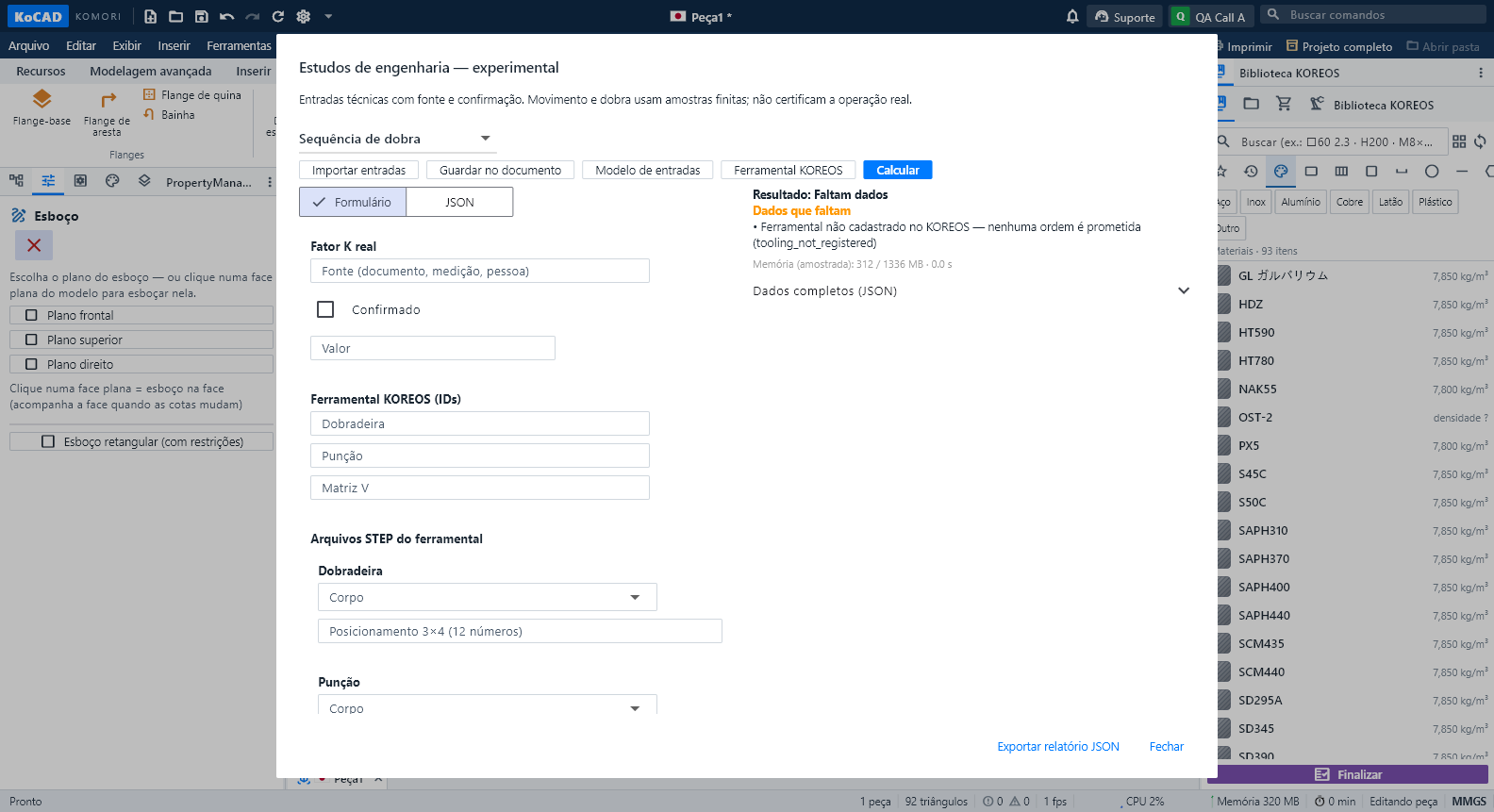

4. Sequência de dobra. Exige o K real com fonte, a prensa, a punção e a matriz V cadastradas no KOREOS (com documento-fonte e versão) e os arquivos STEP registrados. Sem cadastro aparece "Ferramental não cadastrado no KOREOS — nenhuma ordem é prometida". Com cadastro, a busca testa as orientações declaradas e mostra cada dobra, a orientação, o motivo e a menor distância; recusa curso/garganta/altura livre excedidos, choque peça × ferramenta × prensa e aba contra aba (a chapa interferindo nela mesma). As setas ↑/↓ mudam a ordem e verificam tudo de novo. O resultado é sempre candidato: manuseio, springback, força e o aceite na dobradeira continuam com a fábrica.
5. Limites e leveza. Todo estudo tem limite de tempo, de operações e de memória e pode ser cancelado; ao estourar, o resultado fica "incompleto" com o motivo. Nada disso carrega ao abrir o KoCAD.
