Aba Inserir: peças padrão, materiais e membros
Peças padrão (parafusos, porcas, arruelas, rolamentos…), Materiais KOREOS e Membro estrutural a partir da biblioteca da empresa.
Nesta página
O que é
Atalhos para trazer itens prontos da biblioteca KOREOS para dentro do modelo.
Botões
- Peças padrão: parafusos, porcas, arruelas e peças de máquina desenhadas pelo núcleo do KoCAD. Busque pela medida (ex.: M8×30).
- Materiais KOREOS: a mesma tabela de materiais do KOREOS (densidade, preço por kg/m ou kg/m²).
- Membro estrutural: perfis (□, L, H, U, tubos) para estruturas soldadas — veja a aba Estruturas.
- Reconstruir (Ctrl+B) e Editar medidas/cotas (Ctrl+D).

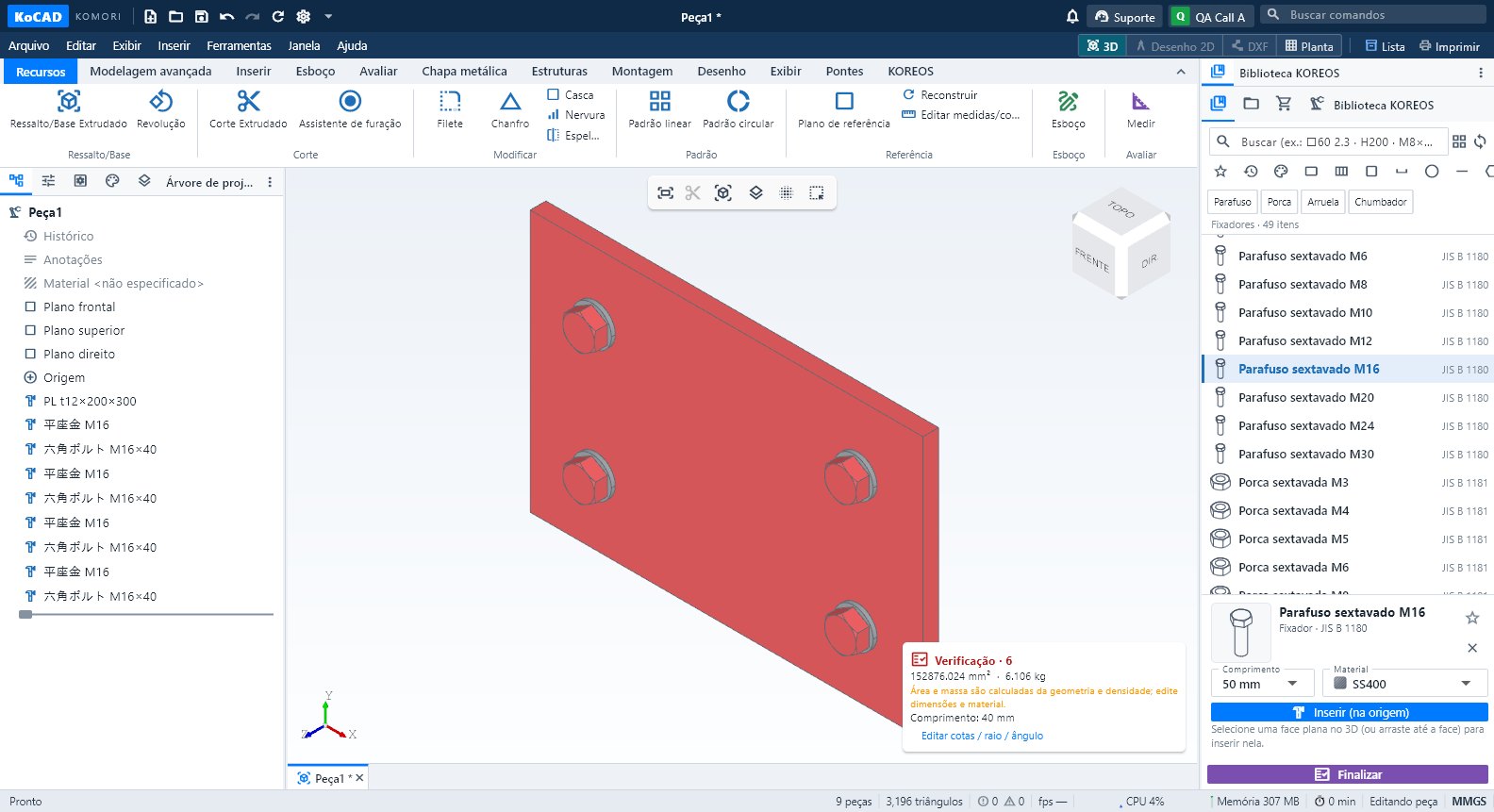

Passo a passo: parafusos numa chapa
- Faça os furos com o Assistente de furação.
- Clique Peças padrão, busque M16 e escolha parafuso, arruela e porca.
- Arraste para a face: o item cai sobre a face sob o cursor e fica selecionado.
- Confira no 部材表: o item comprado entra com quantidade e código.
Dicas
- A biblioteca sincroniza do KOREOS e fica em cache no PC; sem rede, usa a última cópia.
- Material arrastado sobre uma peça aplica o material só àquela peça; Ctrl+Z desfaz.
Erros comuns
- Item não aparece na busca: sincronize a biblioteca (Opções → KOREOS e conta → Sincronizar biblioteca).
