KoCAD · Telas e funções
Aba Recursos: extrudar, cortar, furar, filete e padrões
Os comandos do dia a dia da peça: Ressalto/Base Extrudado, Revolução, Corte Extrudado, Assistente de furação, Filete, Chanfro, Casca, Nervura, Espelhar, Padrões e Plano de referência.
Nesta página
O que é
A aba Recursos reúne as operações que criam e modificam o sólido. Cada operação vira um item na Árvore de projeto e pode ser editada depois.
Grupos e botões
- Ressalto/Base: Ressalto/Base Extrudado · Revolução.
- Corte: Corte Extrudado · Assistente de furação (furos JIS: passante, rosca, escareado, rebaixado).
- Modificar: Filete · Chanfro · Casca · Nervura · Espelhar.
- Padrão: Padrão linear · Padrão circular.
- Referência: Plano de referência · Reconstruir (Ctrl+B) · Editar medidas/cotas (Ctrl+D).
- Esboço e Avaliar → Medir como atalhos.

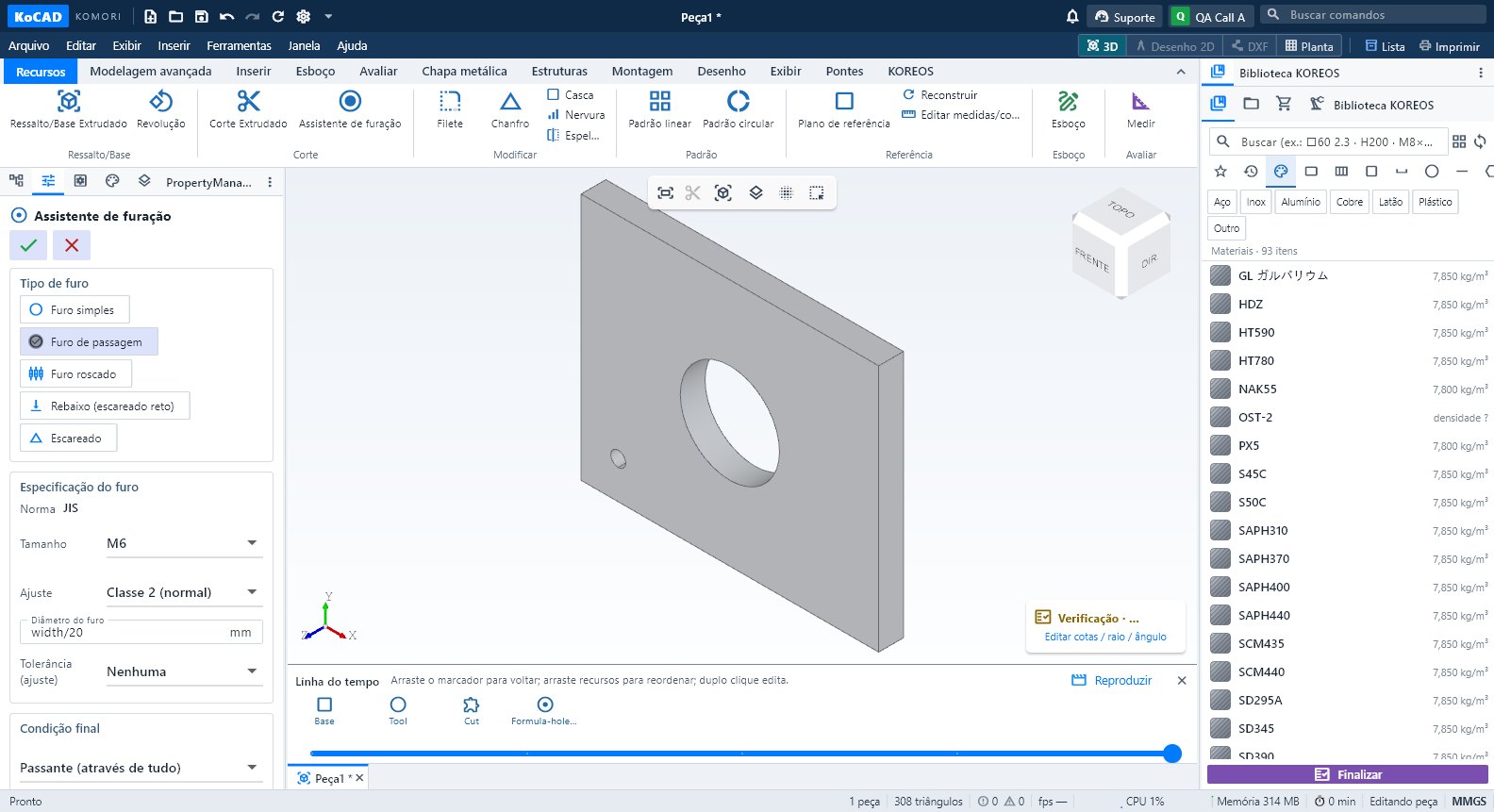

Passo a passo: um furo M8
- Selecione a face onde vai o furo.
- Clique Assistente de furação. No PropertyManager, escolha o tipo e o tamanho (ex.: M8 passante com folga JIS).
- Posicione o furo na face e informe as distâncias das bordas.
- Confirme em ✓. O furo aparece na árvore e nas notas do desenho 2D.
Dicas
- Duplo clique numa face mostra as cotas do recurso que a criou; edite ali mesmo (Instant3D).

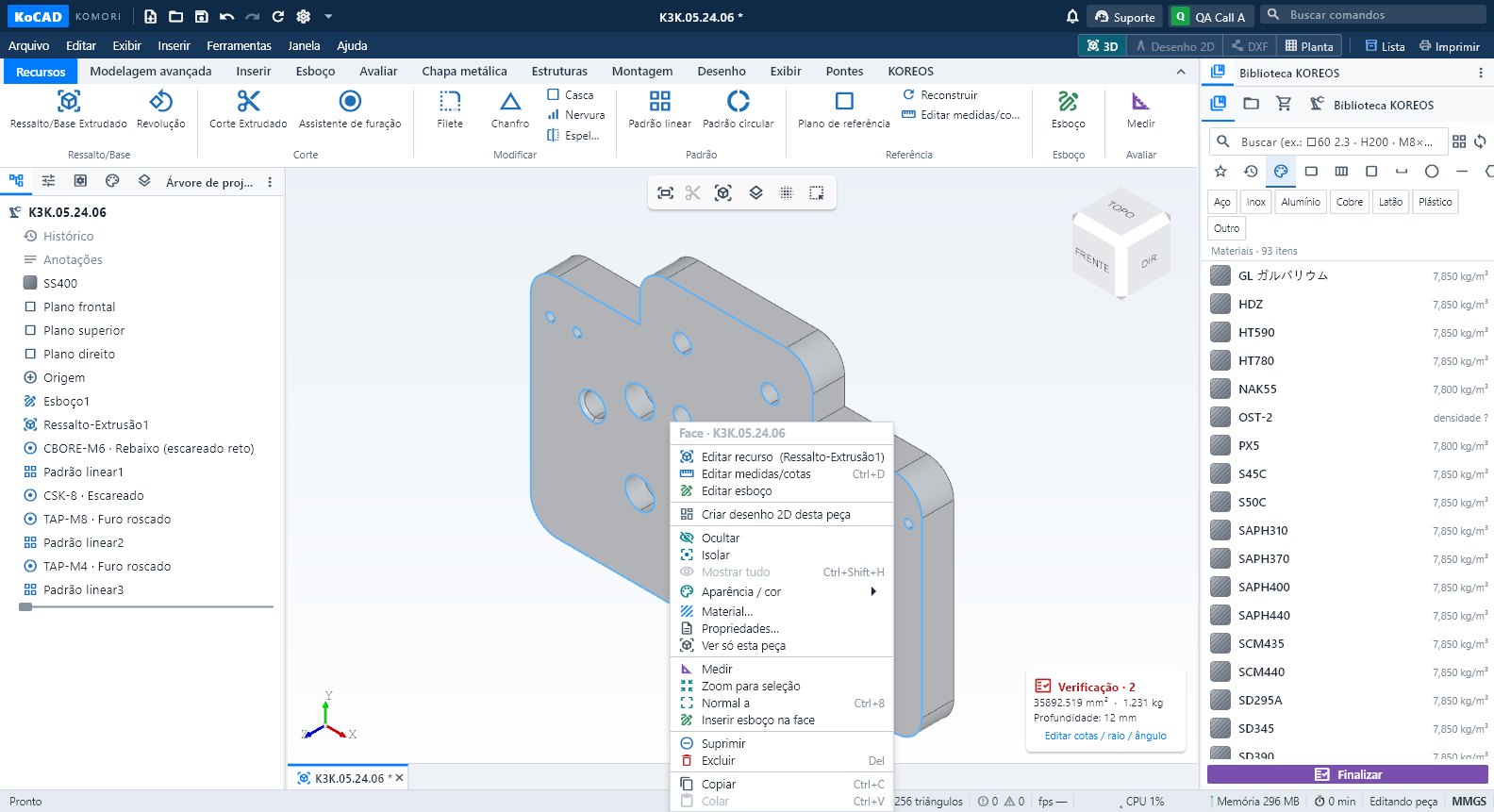

- Botão direito na face → menu de contexto com o recurso, ocultar/isolar e medir.
- Se a fórmula de uma cota usa parâmetros (Modelagem avançada → Parâmetros do usuário), a peça muda junto.
Erros comuns
- Filete falha: raio maior que a aresta permite. Diminua o raio ou selecione menos arestas.
- Corte não corta: a direção ou a profundidade não atravessa o sólido. Inverta a direção ou use "passante".
