Engenharia onda 4 (BETA): chapa em flexão, térmica e tensão térmica, ΔT na estrutura e segunda opinião da IA
Os cálculos rodam num programa separado, só quando você clica em Calcular, com Cancelar. O resultado fica preso à revisão do documento: se você editar o modelo durante o cálculo, ele é cancelado; se editar depois, o resultado aparece como DESATUALIZADO e o PDF fica bloqueado até calcular de novo. O KoCAD 0.31 traz quatro estudos novos, todos BETA: chapa em flexão sob pressão, térmica da chapa com tensão térmica, variação de temperatura ΔT nos membros da estrutura e uma segunda opinião da IA sobre o projeto inteiro. Nenhum deles certifica capacidade: o caso real de engenharia continua pendente e cada resultado mostra os seus limites.
O KoCAD 0.31 traz quatro estudos novos, todos BETA: chapa em flexão sob pressão, térmica da chapa com tensão térmica, variação de temperatura ΔT nos membros da estrutura e uma segunda opinião da IA sobre o projeto inteiro. Nenhum deles certifica capacidade: o caso real de engenharia continua pendente e cada resultado mostra os seus limites.
Os cálculos rodam num programa separado, só quando você clica em Calcular, com Cancelar. O resultado fica preso à revisão do documento: se você editar o modelo durante o cálculo, ele é cancelado; se editar depois, o resultado aparece como DESATUALIZADO e o PDF fica bloqueado até calcular de novo.
Chapa em flexão (Avaliar → Resistência → Chapa em flexão). Informe comprimento, largura, espessura, pressão (kPa), E e ν com a fonte, e escolha a condição de cada borda: apoiada, engastada ou livre. Nada vem pré-selecionado. O resultado mostra a flecha máxima e onde ocorre, w/t (acima de 0,3 fica em vermelho: fora da teoria de pequenos deslocamentos), momentos, a tensão de flexão na superfície, a tabela de convergência da malha e o mapa (flecha ou tensão). O botão Relatório PDF gera o relatório em PT, JP ou EN.

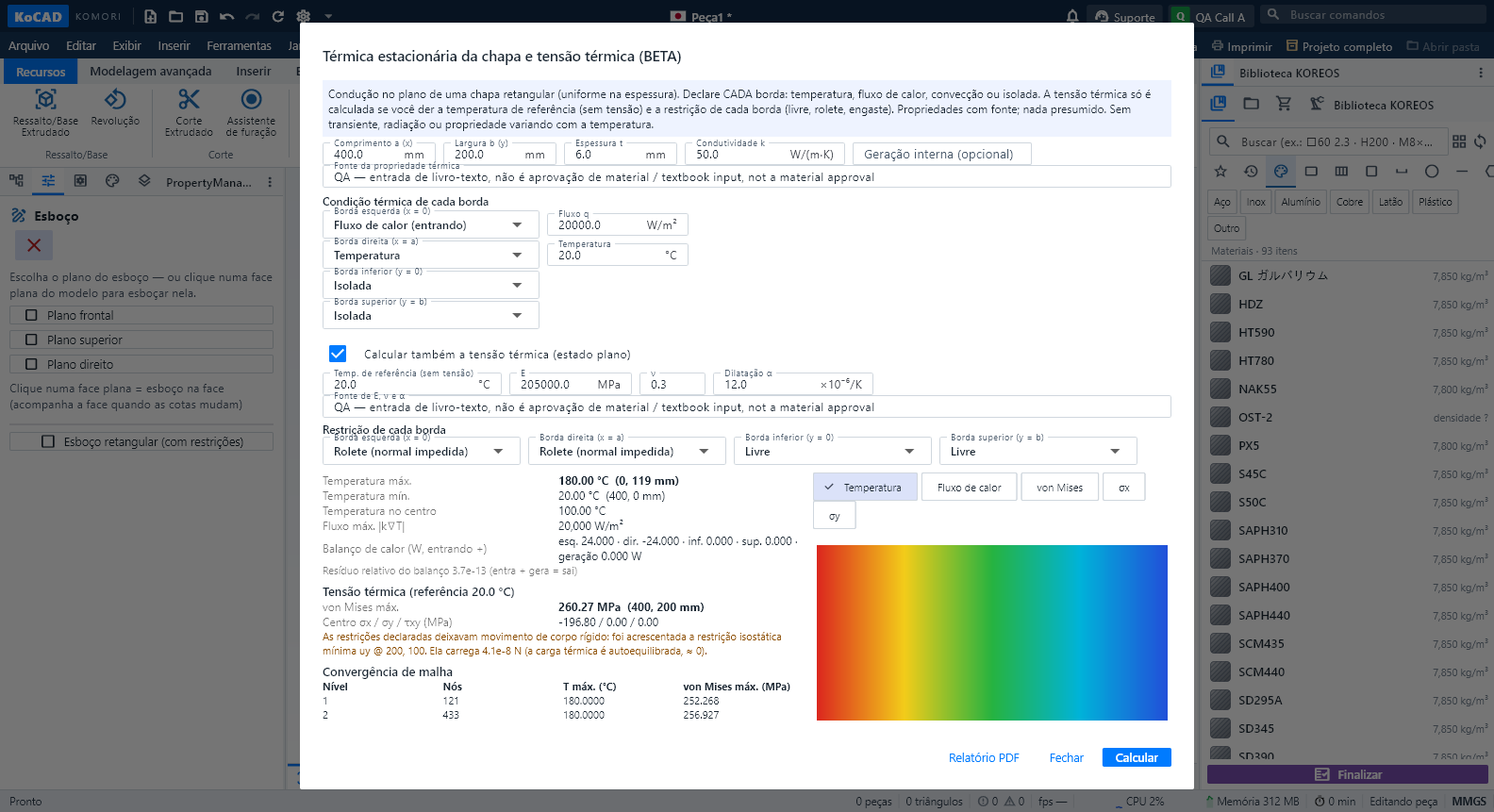

Térmica e tensão térmica (Avaliar → Resistência → Térmica + tensão térmica). Para cada borda escolha temperatura, fluxo de calor entrando, convecção (coeficiente h e temperatura do fluido) ou isolada; a geração interna é opcional. Precisa haver pelo menos uma borda com temperatura ou convecção. O resultado mostra temperaturas, fluxo de calor, o balanço de calor por borda e o mapa. Para a tensão térmica, marque a opção e informe a temperatura de referência (sem tensão), E, ν, α (×10⁻⁶/K) com a fonte e a restrição de cada borda (livre, rolete ou engaste). Se as restrições deixarem a chapa solta, o KoCAD acrescenta a menor restrição possível, mostra qual é e confere que ela não carrega força.

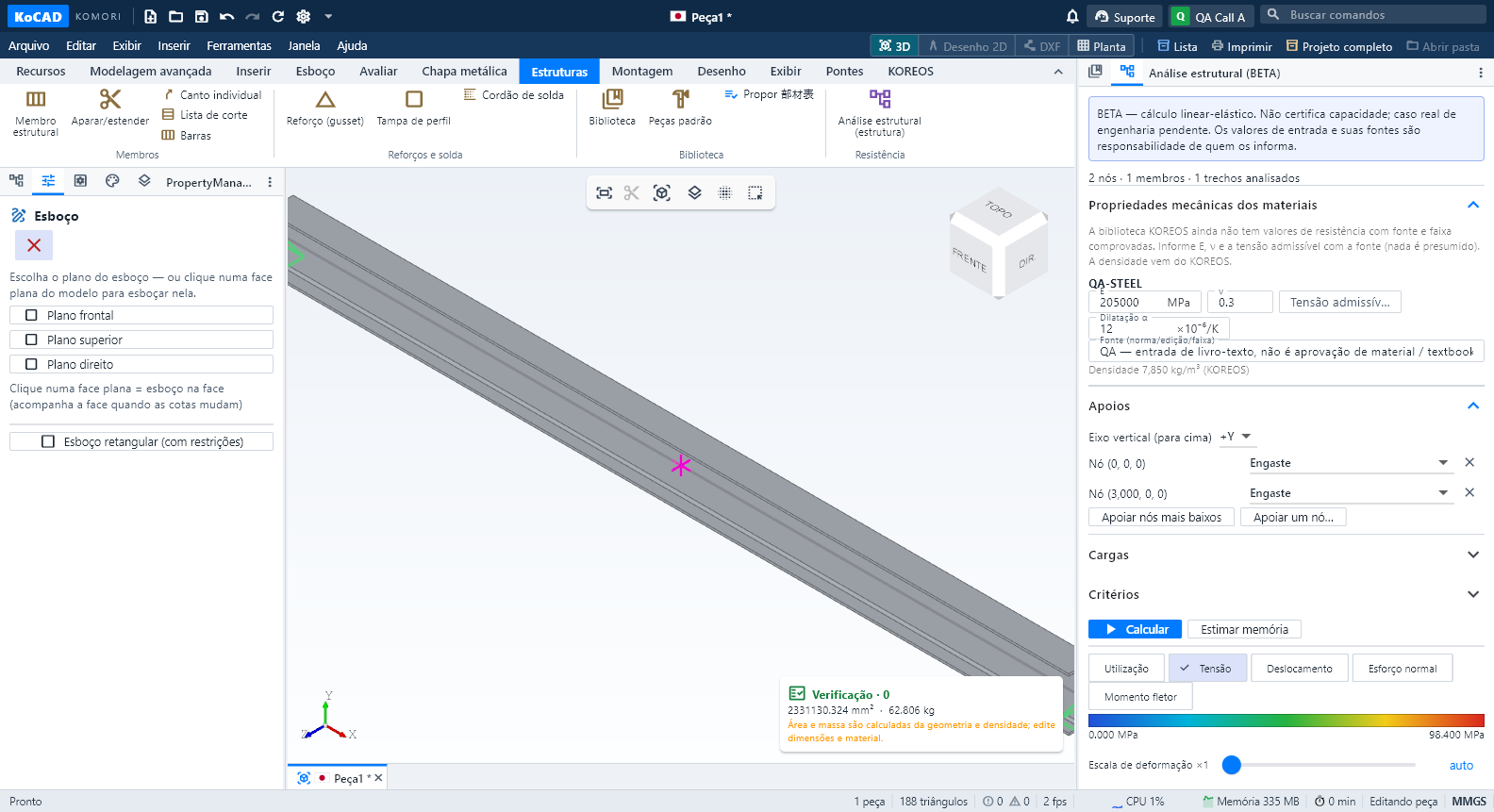

ΔT na estrutura (Análise estrutural → Cargas → + Variação de temperatura ΔT). Aplica um ΔT uniforme a todos os membros, aos horizontais ou aos verticais. O α de cada material passa a ser pedido; sem ele o cálculo não roda. Um membro preso nas duas pontas mostra σ = E·α·ΔT.

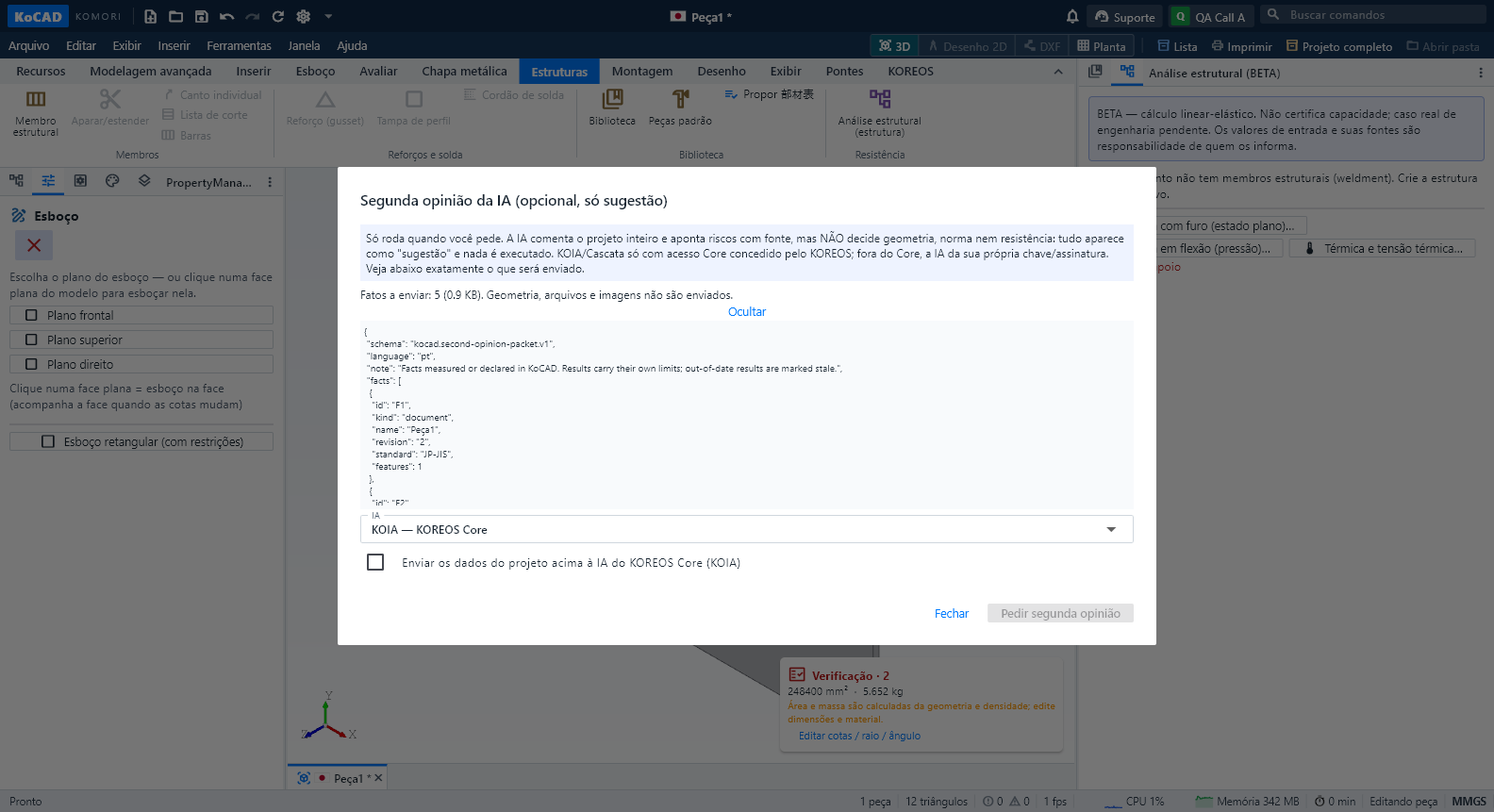

Segunda opinião da IA (Avaliar → Inspecionar → Segunda opinião da IA). Só roda quando você pede. Antes de enviar você vê exatamente o que vai (fatos do projeto e resultados do KoCAD; nunca geometria, arquivos ou imagens) e confirma o destino. KOIA e Cascata só aparecem para contas com acesso Core no KOREOS; fora do Core, use a IA da sua própria chave ou assinatura (Conectar IA). A resposta aparece como SUGESTÃO, cada ponto com fonte; pontos sem fonte são descartados, nada é executado e texto que soa como aprovação é sinalizado. A IA nunca decide geometria, norma ou resistência.
Ferramental de dobra. O cadastro no KOREOS (Módulos → KoCAD → Ferramental de dobra) agora mostra o que falta por tipo, explica cada medida com desenho e calcula o SHA-256 do STEP e do catálogo no próprio navegador. Enquanto não houver dobradeira, punção e matriz V verificadas e com STEP, a sequência de dobra continua respondendo "Faltam dados".
