KoCAD · Telas e funções
Fluxo: ver em VR/AR pelo QR e o estúdio de animação
Exibir/Montagem → Ver em VR/AR: QR com validade para Quest ou celular, tamanho real 1:1, modo Arquivo ou Ao vivo, estúdio de animação e revogar o link.
Nesta página
Passo a passo

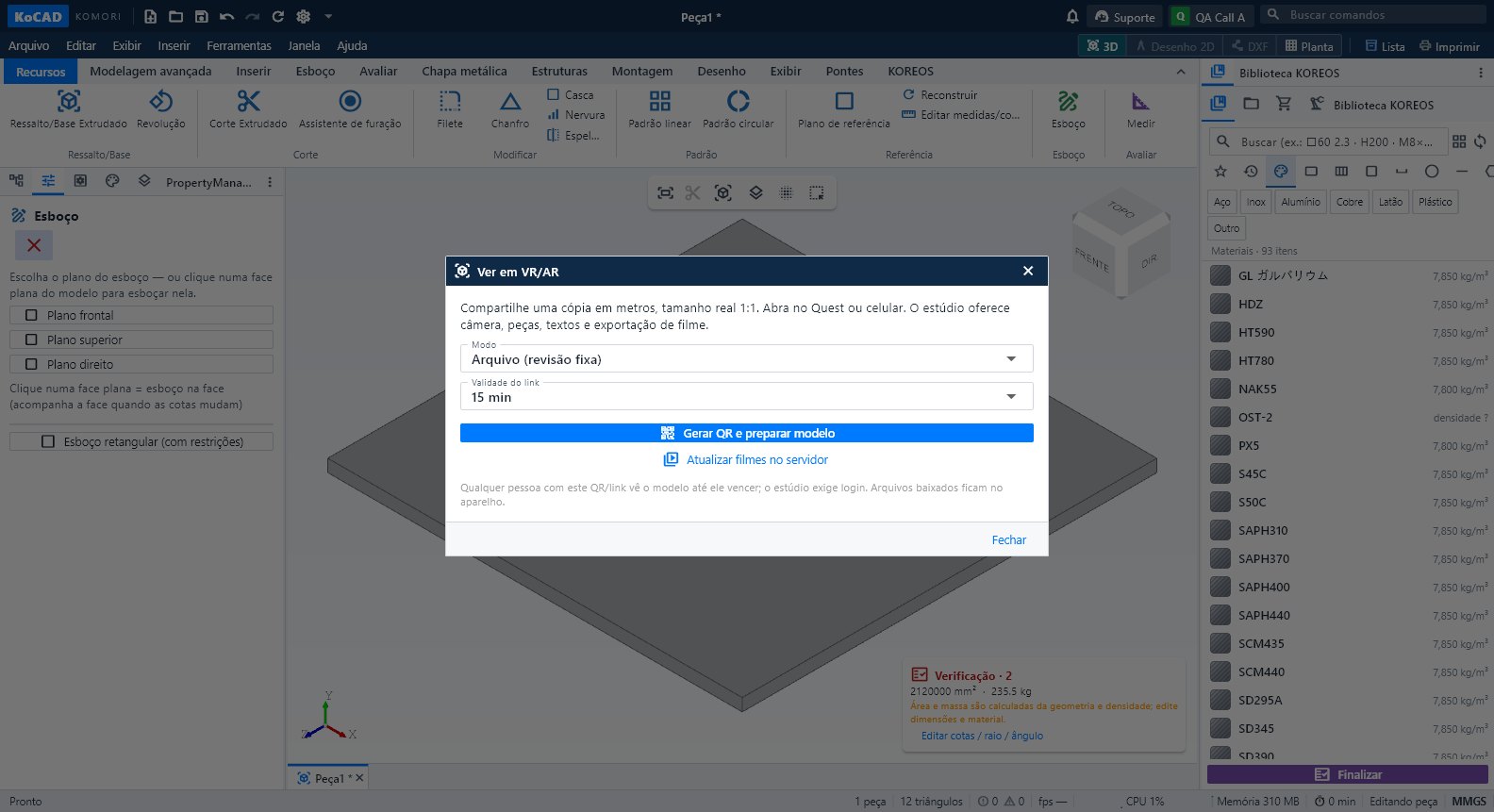

- Abra a peça/montagem e clique Ver em VR/AR (aba Montagem ou menu Exibir).
- Modo: Arquivo (revisão fixa) ou Ao vivo (atualiza ao editar). Escolha a validade do link.
- Gerar QR e preparar modelo. Leia o QR no Quest ou no celular (ou Copiar link / Abrir visualizador).
- No aparelho: escala/tamanho real, girar/mover, explodir, esconder peças e medir dois pontos. Em AR, toque no chão ou na mesa.
- Abrir estúdio de animação: câmera, peças, textos e quadros-chave; exportação de filme. Trazer animação salva para o CAD e salve o documento.
- Ao terminar: Encerrar e revogar link.
Dicas
- Qualquer pessoa com o QR/link vê o modelo até ele vencer; o estúdio exige login. Arquivos baixados ficam no aparelho.
- "Há alterações no CAD que ainda não estão neste link": clique Atualizar para a versão atual.
- Render de filme no servidor entra na fila (19h–7h JST); Atualizar filmes no servidor e Baixar filme ficam na mesma janela.
Erros comuns
- A medida no VR é aproximada (malha). Para medir de verdade, use Avaliar → Medir no KoCAD.
