O que é
O painel esquerdo tem 5 abas: Árvore de projeto (FeatureManager), PropertyManager, Configurações, Exibição (DisplayManager) e Camadas e estados de exibição.
Árvore de projeto
- Mostra peça, histórico, anotações, material, planos (frontal, superior, direito), origem e cada recurso na ordem.

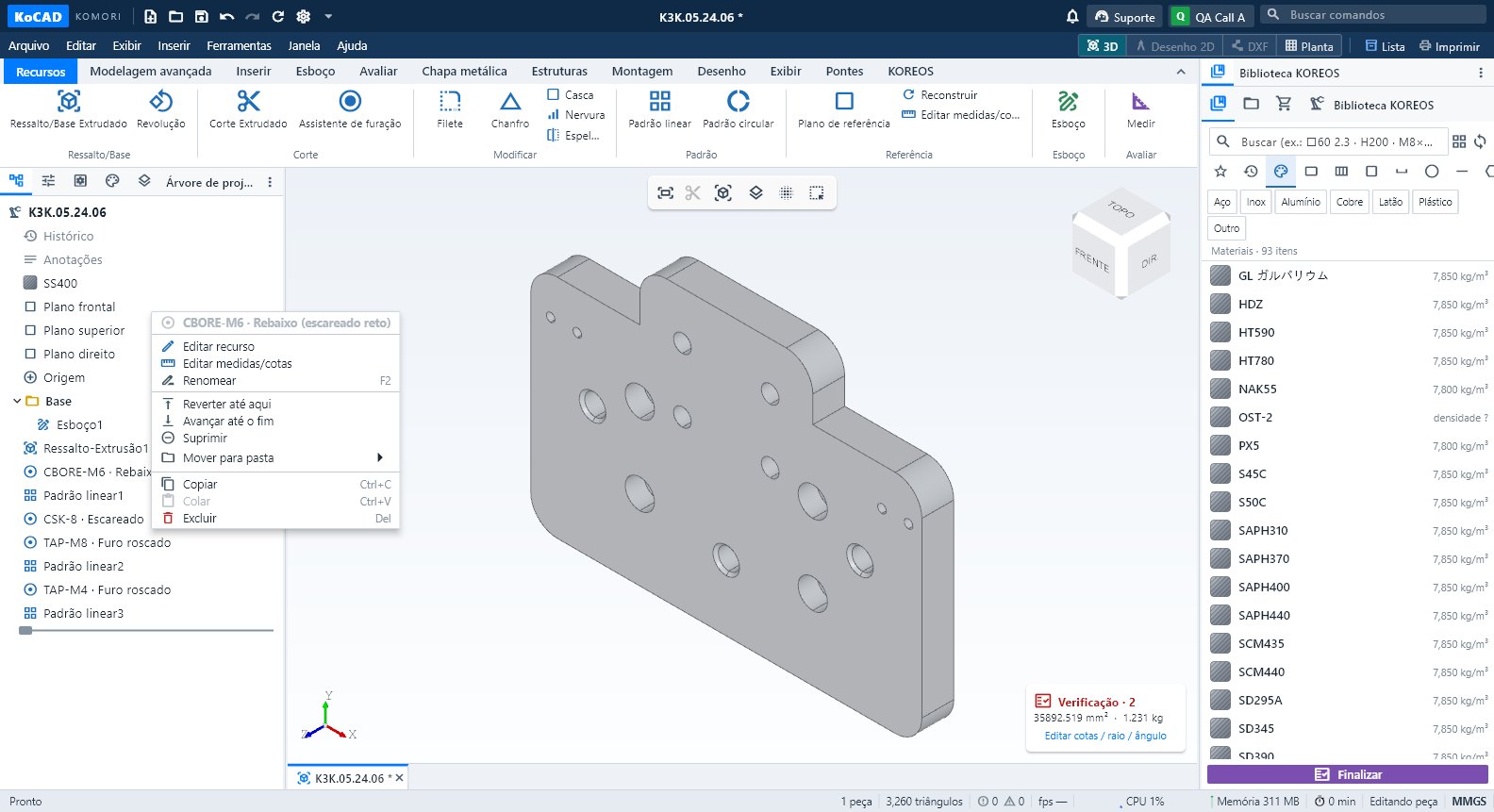

- Botão direito num recurso: editar, editar medidas, renomear (F2), voltar no histórico, suprimir, pastas, copiar/colar.
- Duplo clique num recurso abre o editor dele; recursos com erro ficam vermelhos.
- Num STEP de montagem, a árvore segue a estrutura do arquivo; um clique no 3D abre a árvore até o componente.
Propriedades da peça
- Clique na peça (3D ou árvore). O painel de propriedades mostra nome, material, massa, volume, área, caixa envolvente, quantidade e arquivo de origem.
- Use o lápis para mudar o nome e as propriedades personalizadas (品名, 図番, 材質).

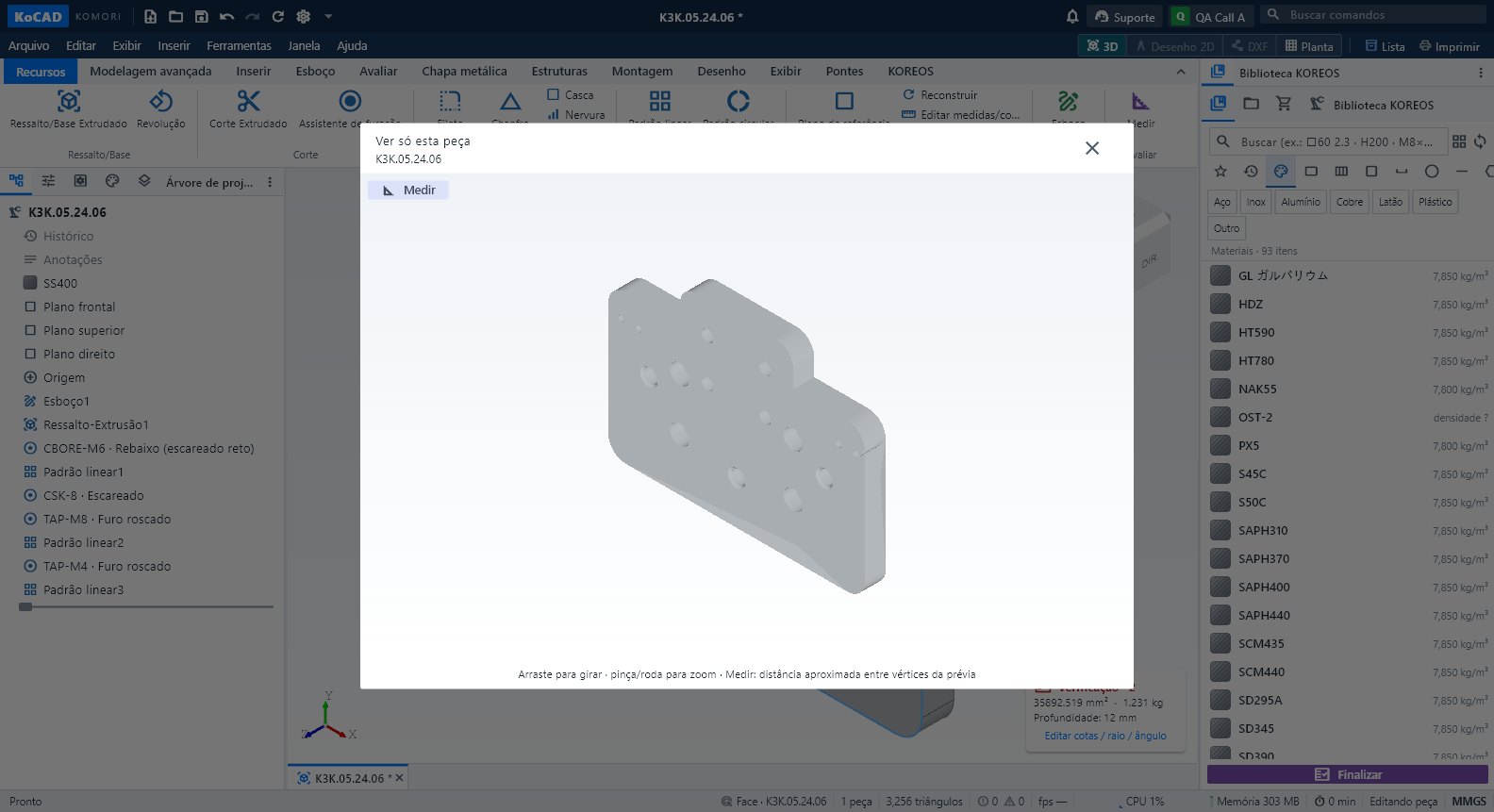

- Ver só esta peça (ou duplo clique) abre uma prévia isolada para girar e medir sem mexer na câmera principal.
PropertyManager
É onde cada comando pede seus dados (profundidade, raio, perfil…). Confirme em ✓ ou cancele em ✕. Um esboço fechado novo abre o PropertyManager de extrusão sozinho.
Configurações, Exibição e Camadas
- Configurações: variações da mesma peça (comprimentos, recursos suprimidos).
- Exibição: cores, aparência e estados de exibição.
- Camadas: cor, mostrar/ocultar e travar por camada.
Erros comuns
- Recurso vermelho depois de editar outro: a referência dele sumiu. Edite o recurso e escolha a nova face/aresta.
- Marcador do histórico no meio: recursos abaixo dele ficam ocultos. Arraste o marcador até o fim.
