Aba Avaliar: medir, massa, Verificação, interferência e custo
Medir, Propriedades de massa, Verificação (regras de projeto), Vista de corte, Detecção de interferência, fabricabilidade da chapa e Custo de processo.
Nesta página
O que é
Ferramentas para conferir o modelo antes de mandar para a fábrica.
Grupos e botões
- Medir: Medir · Propriedades de massa.
- Inspecionar: Verificação · Vista de corte · Detecção de interferência · Verificação de fabricabilidade (chapa).
- Custo: Custo de processo (tarifas e tempos padrão do KOREOS).
Passo a passo: conferir o modelo
- Medir: escolha duas entidades (arestas, faces, vértices). A distância e o ângulo aparecem na hora.

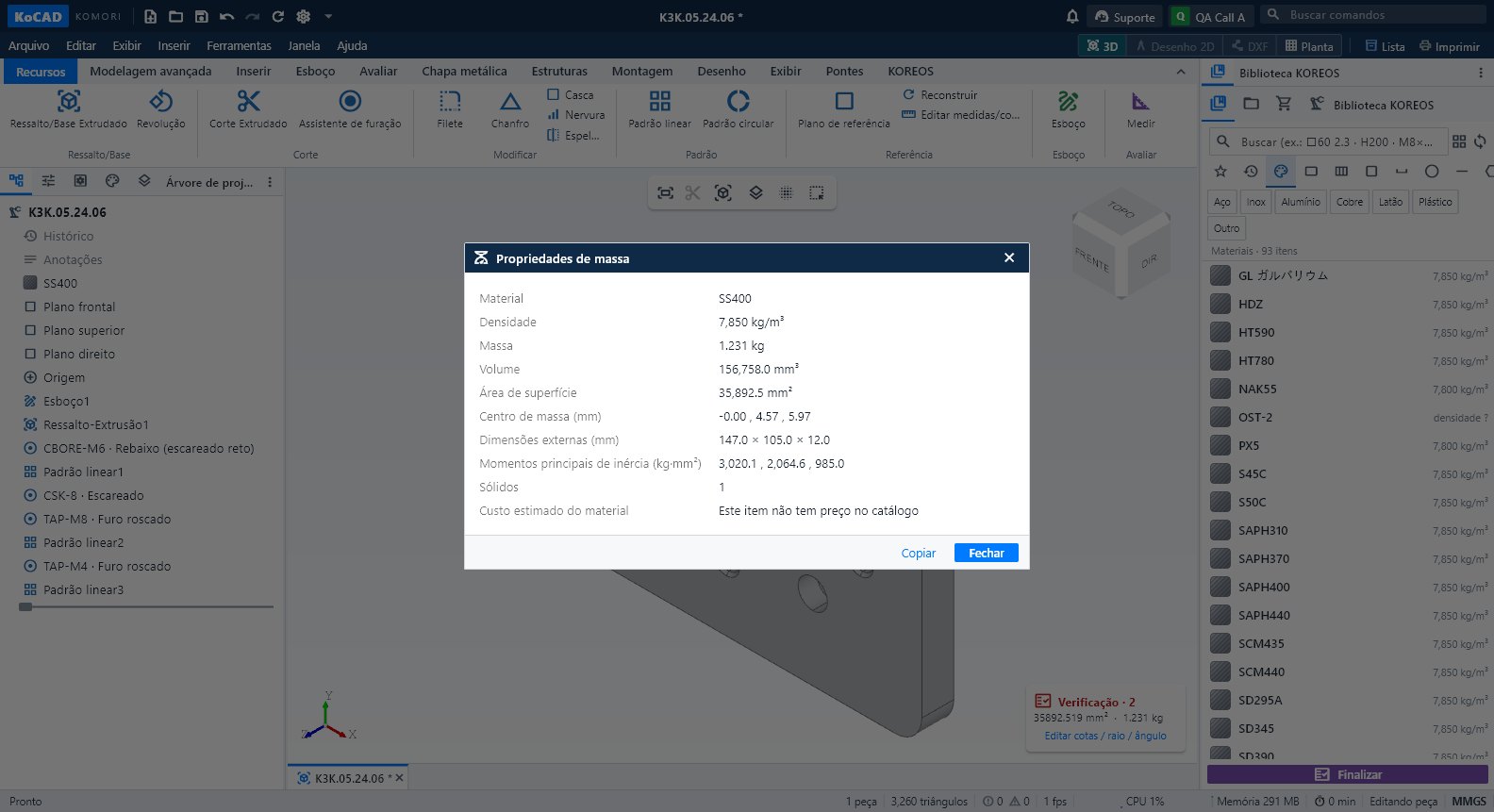

- Propriedades de massa: massa, volume, área e centro de gravidade com a densidade do material KOREOS.
- Verificação: abre o painel de regras (também pelo selo no canto da vista). Cada aviso diz o valor, o motivo, a fonte (JIS/regra da casa) e uma sugestão. Use Verificar tudo para a checagem completa.
- Detecção de interferência: lista as peças que se sobrepõem (em vermelho). Encostar sem volume de sobreposição não conta como colisão.
- Custo de processo: corte, dobra, solda e furação com as tarifas do KOREOS. Preço que falta aparece como pendente.
Dicas

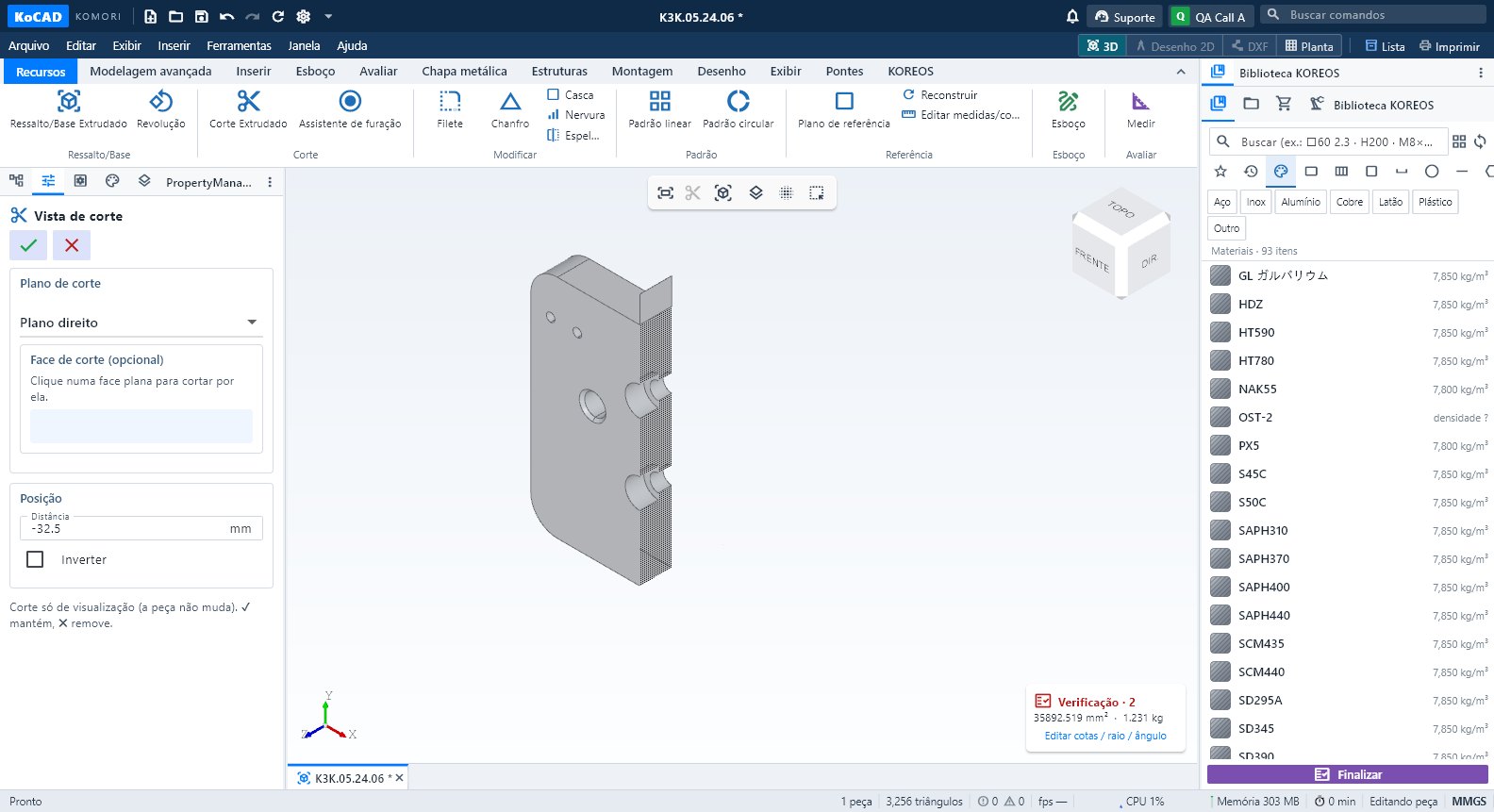

- Vista de corte mostra o interior; Exibir → Desligar vista de corte volta ao normal.
- O selo "Verificação" na vista mostra área, massa e o raio/ângulo editáveis (Cálculo à vista).
Erros comuns
- "Verificação parcial" ou "Faltam dados" não é aprovação: complete material/processo e rode Verificar tudo.
- Montagem GLB/OBJ/STL: é malha de visualização, sem checagem de interferência. Abra o STEP para verificar.
