Conhecendo a tela do KoCAD

O que é

A tela segue o fluxo do SolidWorks: comandos em cima, árvore à esquerda, modelo no centro e a Biblioteca KOREOS à direita. Trocar de aba ou painel é instantâneo.

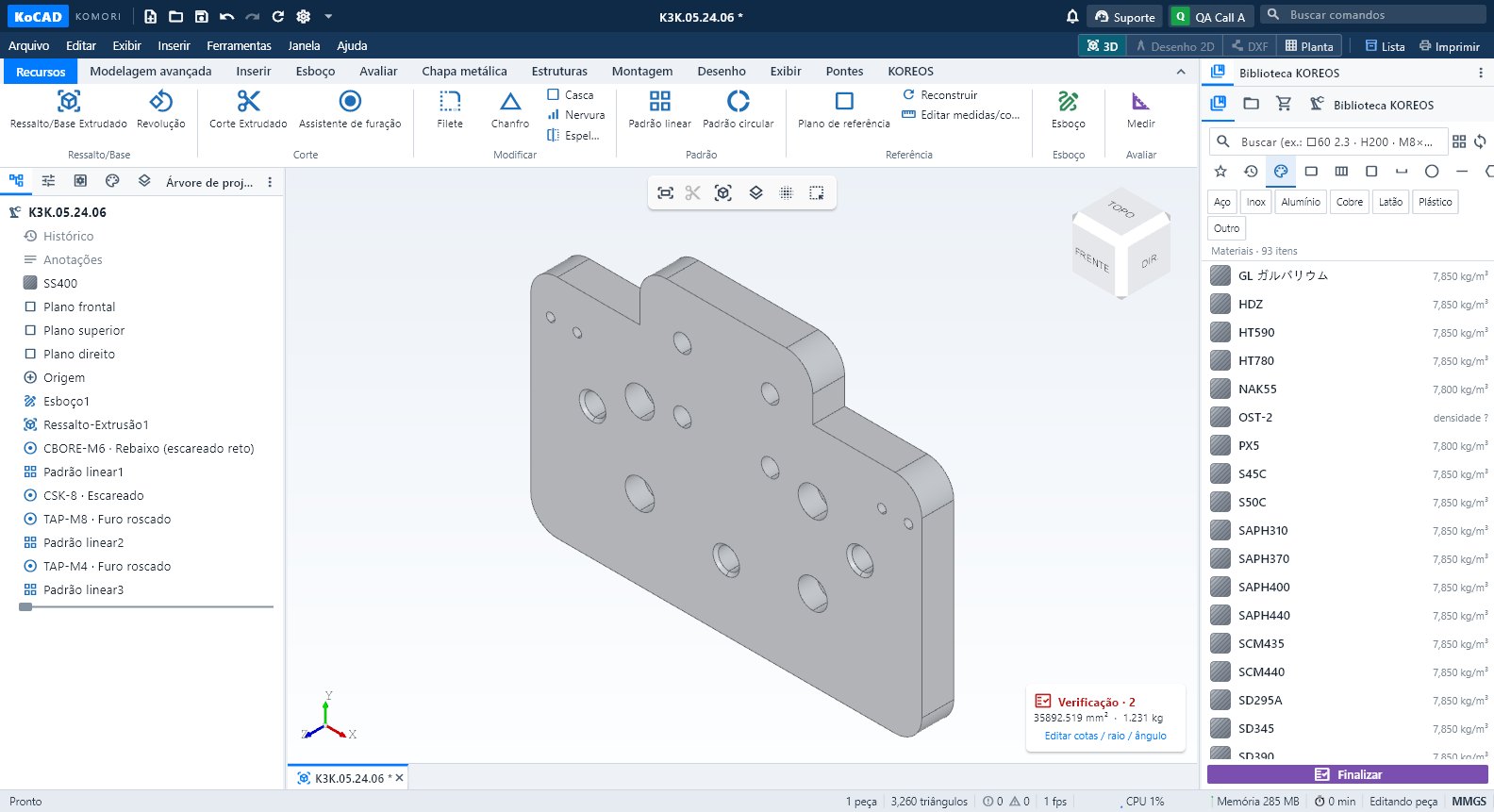

As partes da tela

1. Barra de título: botões rápidos (novo, abrir, salvar, desfazer, refazer, reconstruir, opções), o sino de notificações, Suporte (chat com o Bob e a equipe), sua conta e Buscar comandos (digite o nome de qualquer comando).
2. Menus: Arquivo, Editar, Exibir, Inserir, Ferramentas, Janela, Ajuda. À direita, a barra do documento: 3D, Desenho 2D, DXF, Planta, Lista e Imprimir.
3. Faixa de comandos (CommandManager): Recursos, Modelagem avançada, Inserir, Esboço, Avaliar, Chapa metálica, Estruturas, Montagem, Desenho, Exibir, Pontes e KOREOS. Em telas menores, os grupos viram menus. A seta ^ recolhe a faixa.
4. Painel esquerdo: Árvore de projeto (FeatureManager), PropertyManager, Configurações, Exibição (DisplayManager) e Camadas.
5. Vista 3D: cubo de orientação (clique numa face), eixos e a barra flutuante de vista. O selo Verificação mostra área, massa e avisos do modelo.
6. Painel direito: Biblioteca KOREOS, Arquivos, Materiais e compras e Processos, com o botão fixo Finalizar embaixo.
7. Barra de status: estado (Pronto / Editando peça / Editando esboço), erros e avisos, triângulos, fps, CPU e memória (clique = gráfico de 60 s), horas de trabalho de hoje e o sistema de unidades (MMGS; clique para trocar).

Dicas

• Exibir → Painéis liga e desliga cada painel; Exibir → Restaurar o layout padrão arruma tudo de novo.
• Qualquer painel pode ser arrastado, redimensionado ou destacado em outra janela (Janela → Destacar em outra janela).
• Tecla S abre a barra de atalhos no cursor; F1 mostra os atalhos de teclado e mouse.

Erros comuns

• "Sumiu o painel da direita": use a aba lateral para reabrir ou Exibir → Restaurar o layout padrão.
• Comando cinza: ele precisa de algo selecionado ou de um documento aberto (o mesmo comando fica cinza no menu e na faixa).
