Aba Montagem: componentes, posicionamentos, explodido e BOM
Nova montagem, Inserir componente, Posicionamento, Padrão de peças, Substituir componente, Vista explodida, VR/AR, Filme, Detecção de interferência e 部材表/BOM.
Nesta página
O que é
Uma montagem (.kcasm) junta peças (.kcpart), STEPs e submontagens. A montagem abre direto nesta aba.
Grupos e botões
- Componentes: Nova montagem · Inserir componente · Posicionamento · Padrão de peças · Substituir componente.
- Explodido: Vista explodida · Ver em VR/AR · Filme / animação.
- Verificar: Detecção de interferência · 部材表 / BOM.
Passo a passo
- Nova montagem e depois Inserir componente (peça, montagem ou STEP).

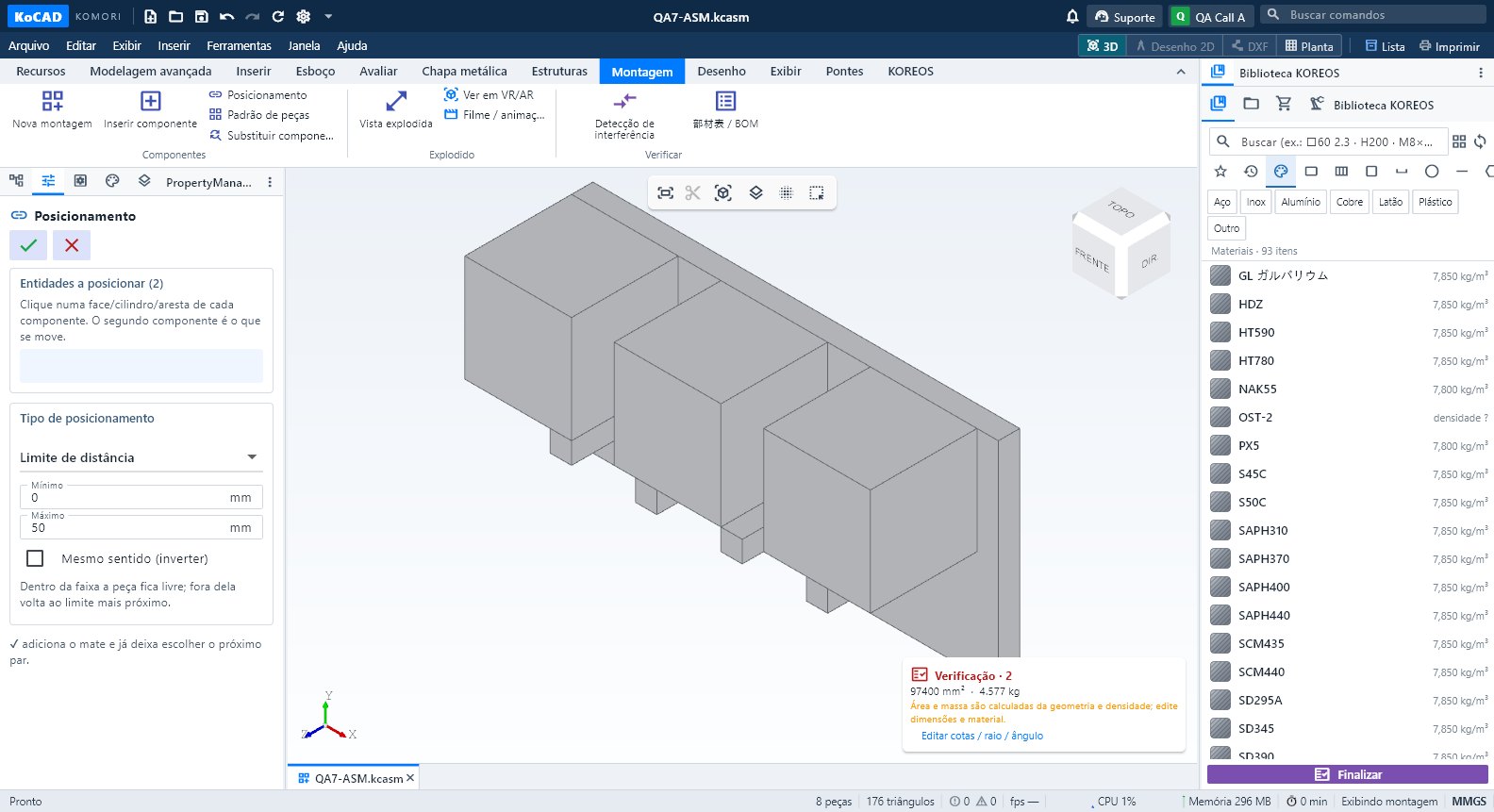

- Posicionamento: selecione duas faces/arestas/furos e escolha o tipo (coincidente, paralelo, perpendicular, concêntrico, distância, ângulo, limite).
- Padrão de peças repete um componente (linear, circular ou seguindo um padrão da peça).

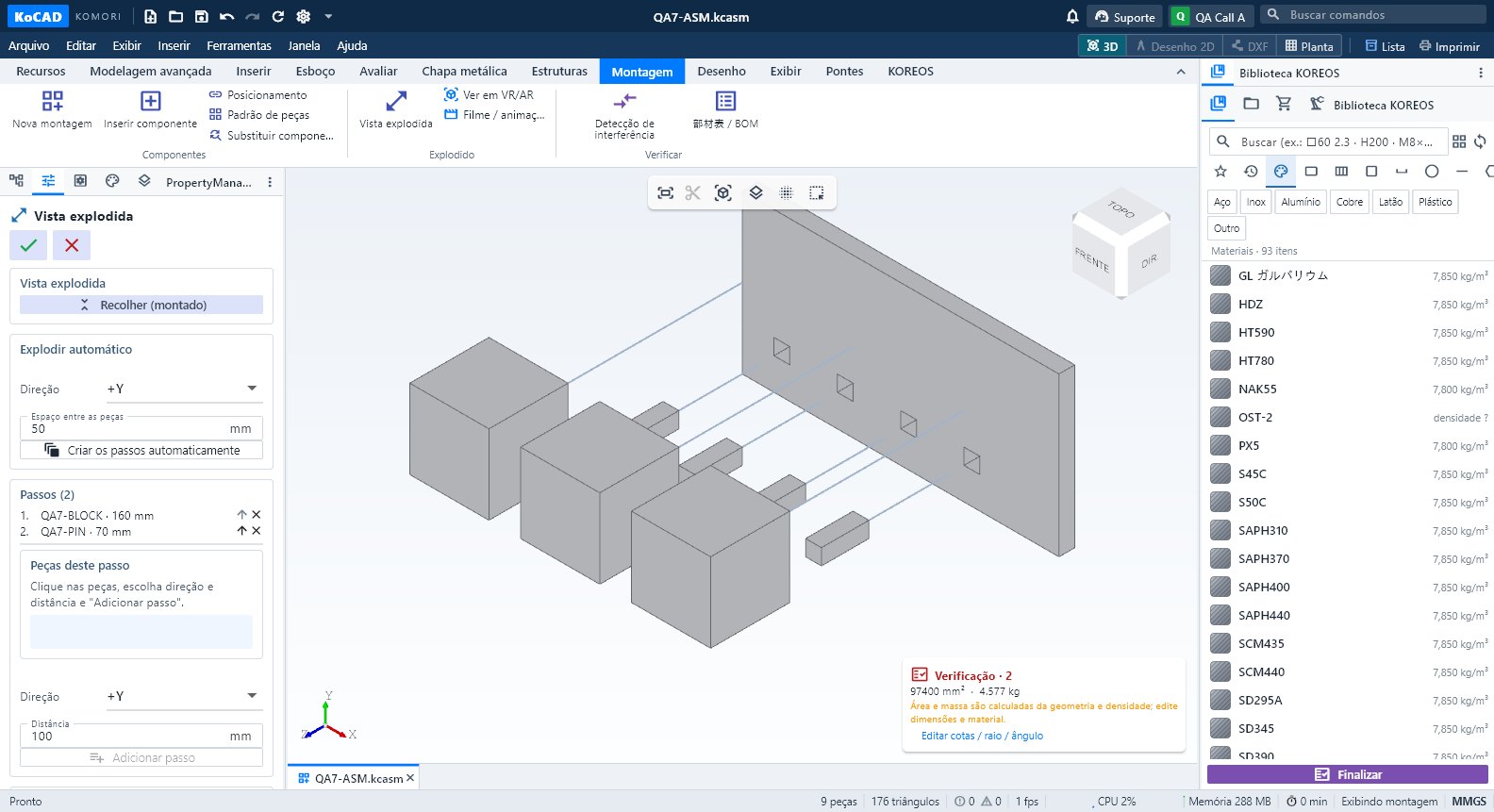

- Vista explodida: clique nas peças, escolha direção e distância e Adicionar passo — ou Criar os passos automaticamente. Reproduzir (instrução de montagem) anima os passos.
- 部材表 / BOM: lista de peças (simples ou indentada) com quantidades e massa.
Dicas
- O explodido é só exibição: posicionamentos e 部材表 não mudam. Ele fica salvo no arquivo e aparece no desenho de montagem.
- Montagem grande: Exibir → Modo montagem grande (Auto acima de 1.500 peças) deixa a rotação leve.
- Clique pega o componente de cima; Alt+clique desce um nível.
Erros comuns
- Posicionamento recusado: ele conflita com outro. Apague ou edite o posicionamento antigo na árvore.
- Filme/montagem sem opção de desmontar: crie antes uma vista explodida.
