図面 タブと 2D 図面の作業画面
この部品から2D図面を作成、新規 2D 図面、三面図 DXF、展開 DXF、DWG。図面の中では 図面・注記・作図・修正・シート・出力 タブ。
目次
概要
JIS の製作図（.kcdrw）は連動します。部品を変えるとビューと寸法が追従します。AutoCAD のような白紙からの 2D 作図にも使えます。
図面 タブ（3D モデル）
- 図面： この部品から2D図面を作成 · 新規 2D 図面。
- 出力： 三面図 DXF (第三角法) · 展開 DXF (レーザー) · エクスポート · DWG（試験運用）。
2D 図面の中
- 図面： モデルから図面作成、投影図、断面図、片側断面図、階段断面図、詳細図、補助投影図、破断図、部分投影図、ビュー移動、ビューを整列、更新。

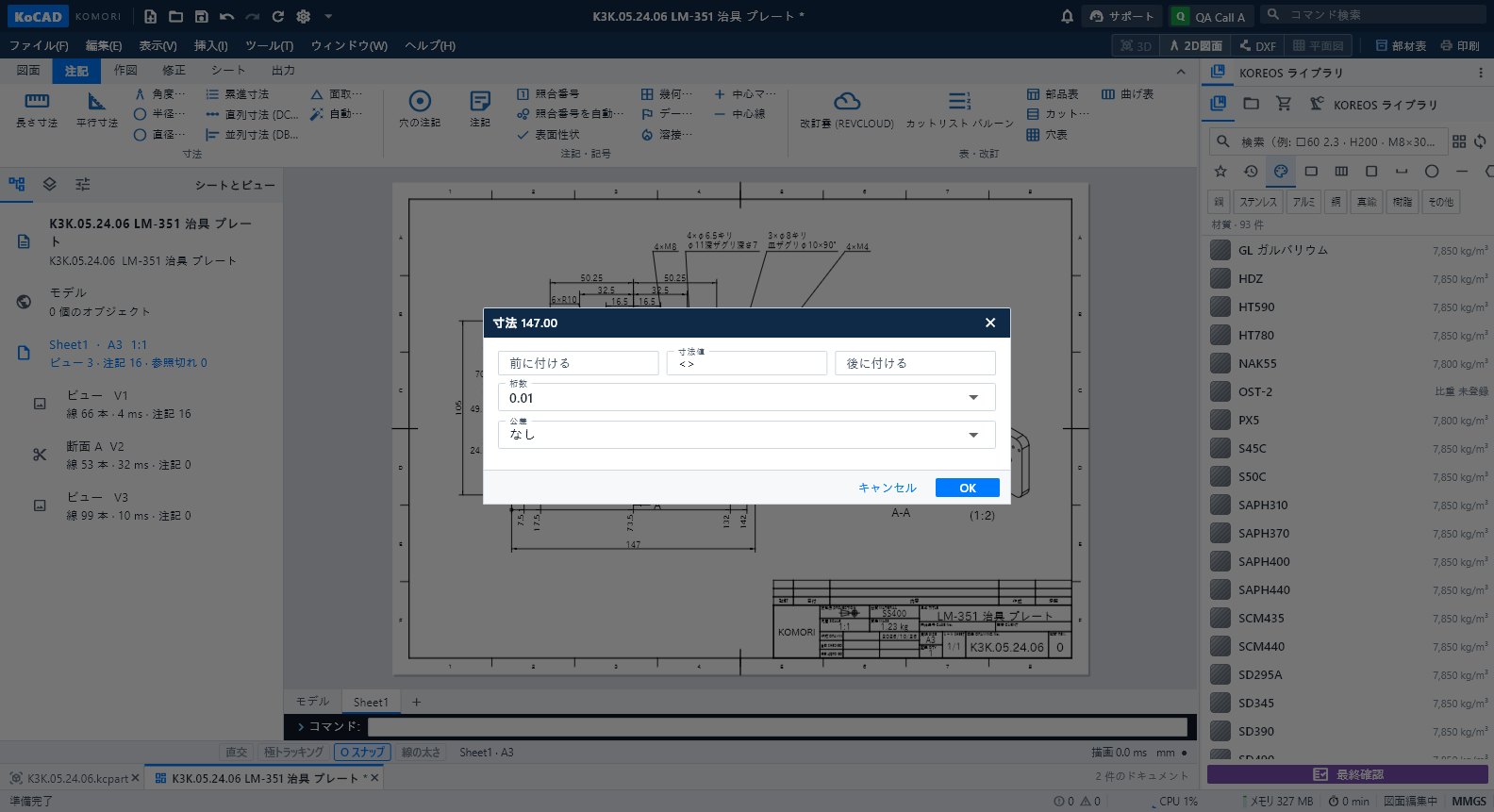

- 注記： 寸法（長さ・平行・角度・半径・直径・累進・直列 DCO・並列 DBA・面取り C・自動寸法）、穴の注記、注記、照合番号、照合番号を自動配置、表面性状、幾何公差、データム、溶接記号、中心マーク・中心線、表（部品表・カットリスト・穴・曲げ）、改訂雲マーク。
- 作図 と 修正： 線・ハッチング・文字・ブロック・移動/複写・計測。AutoCAD 方式のコマンドライン（エイリアス、絶対/相対/極座標）。
- シート： A0〜A4、表題欄、NASの図枠テンプレート。
手順
- 部品を開き この部品から2D図面を作成。用紙・投影法（第三角法 JIS）・尺度を選び、必要なら自動寸法をオン。
- 注記 タブでビューと寸法を整え、表題欄（図番・品名・材質・尺度…）を入力。
- 出力 → 図面チェック（文字の重なり、浮いた寸法、空欄）。
よくある間違い
- 部品変更後にビューが古い：図面 → 更新。
- 他社の DWG：LibreDWG を別プロセスで使って開きます。ブロックが変なときは元図を確認してください。
