作業の流れ：工場に出す前に設計ルール（JIS）を確認
設計チェック → 設計ルール：穴・縁・ボルト・溶接・材質・手すり・階段。締結部品の選定。最終確認でエラーを止めます。
目次
概要

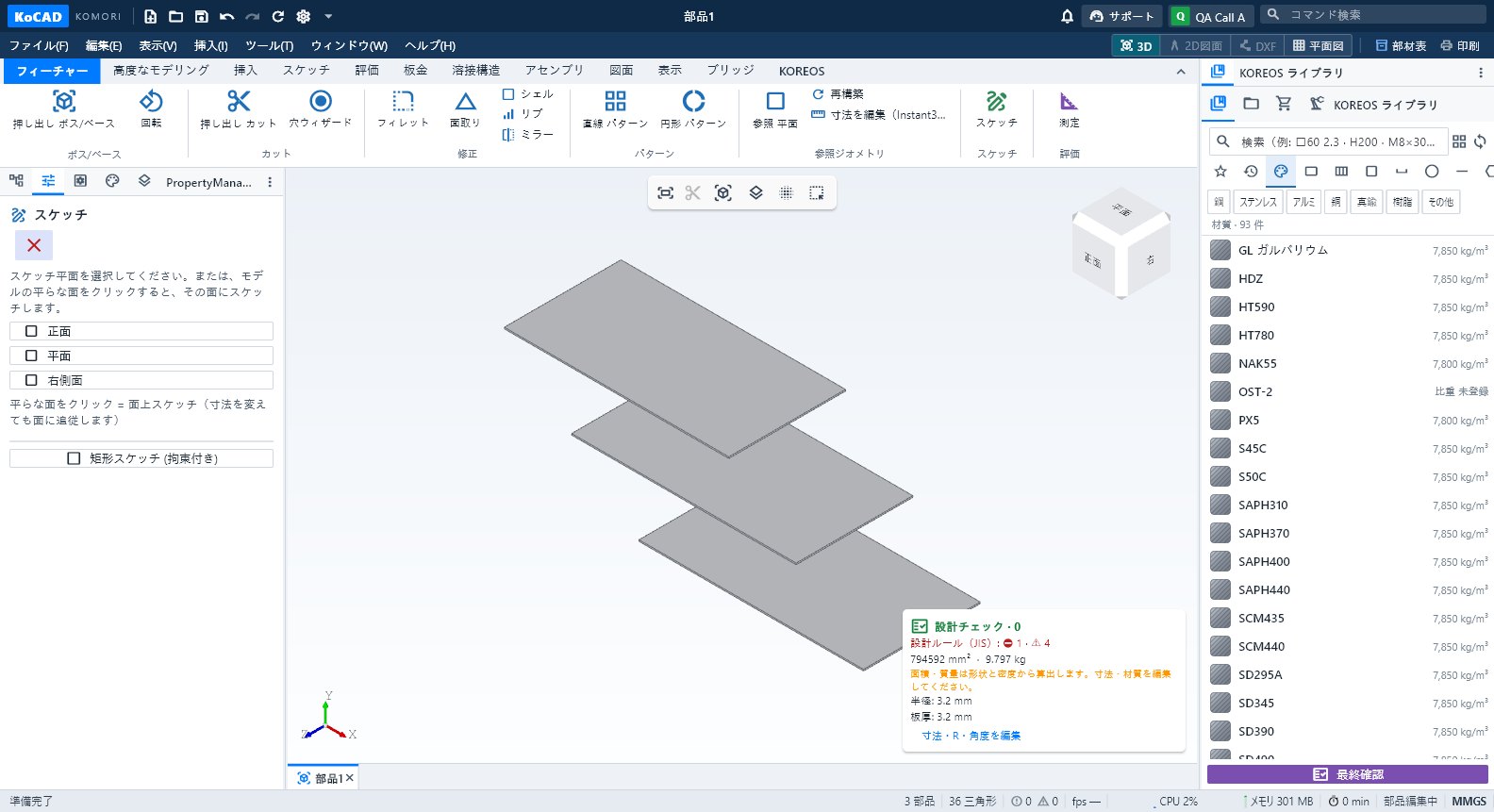

モデリング中、KoCAD は JIS の固定ルールと社内ルールで確認します。結果は 評価 → 設計チェック → 設計ルール と、ビュー隅の要約に出ます。各項目に、何が問題か・理由・対策・根拠を示します。
確認内容
- ボルトより小さい穴、JIS B 1001 から外れた穴径。縁や他の穴に近すぎる穴。
- 強度区分なしのボルト、ステンレス・アルミへの鋼ボルト（腐食）、アルミと鋼の溶接、材質の組合せに合う溶加材、脚長、MAG には薄い板、めっき材の溶接。
- 直角切断の斜め材、直角の切欠き隅、高い作業床の手すり、階段のけあげ・歩幅・傾斜・幅。
手順
- プロジェクト条件 で種類（テーブル・作業床・階段・構造物）、荷重、床の高さを入力。
- 設計チェック を開いて警告を読みます。全体の確認は 全体を確認。
- ボルト選定：締結部品を選ぶ — 1 本あたりのせん断力（kN）、板厚の合計、最も薄い板、材質。ボルト・強度区分・ナット・座金・穴径・縁端距離・JIS 長さを返します。
- 最終確認 でも同じルールを再実行。エラーは、修正するか設計責任者の確認にチェックするまで送信を止めます。
ヒント
- Bob も同じ検証を使い、自分の計画を直します。「設計ルールを確認して」と頼めます。
- ルール集：JSON を書き出し、上限・根拠を確認して修正版を読み込みます。
よくある間違い
- 荷重がないと耐力は確認されません（情報として表示）。スクリーニングであり、JIS 適合や耐荷重を証明するものではありません。
