作業の流れ：図面（写真・PDF・DXF・DWG）から 3D モデルへ

どの方法を使うか

• DXF・DWG がある： そのまま変換（方法 A）。
• 寸法入りの写真・PDF がある： 下絵にして上から描く（方法 B）か、AI に依頼（方法 C）。
• アイデアやラフだけ： AI（方法 C）。

A. DXF/DWG → 3D

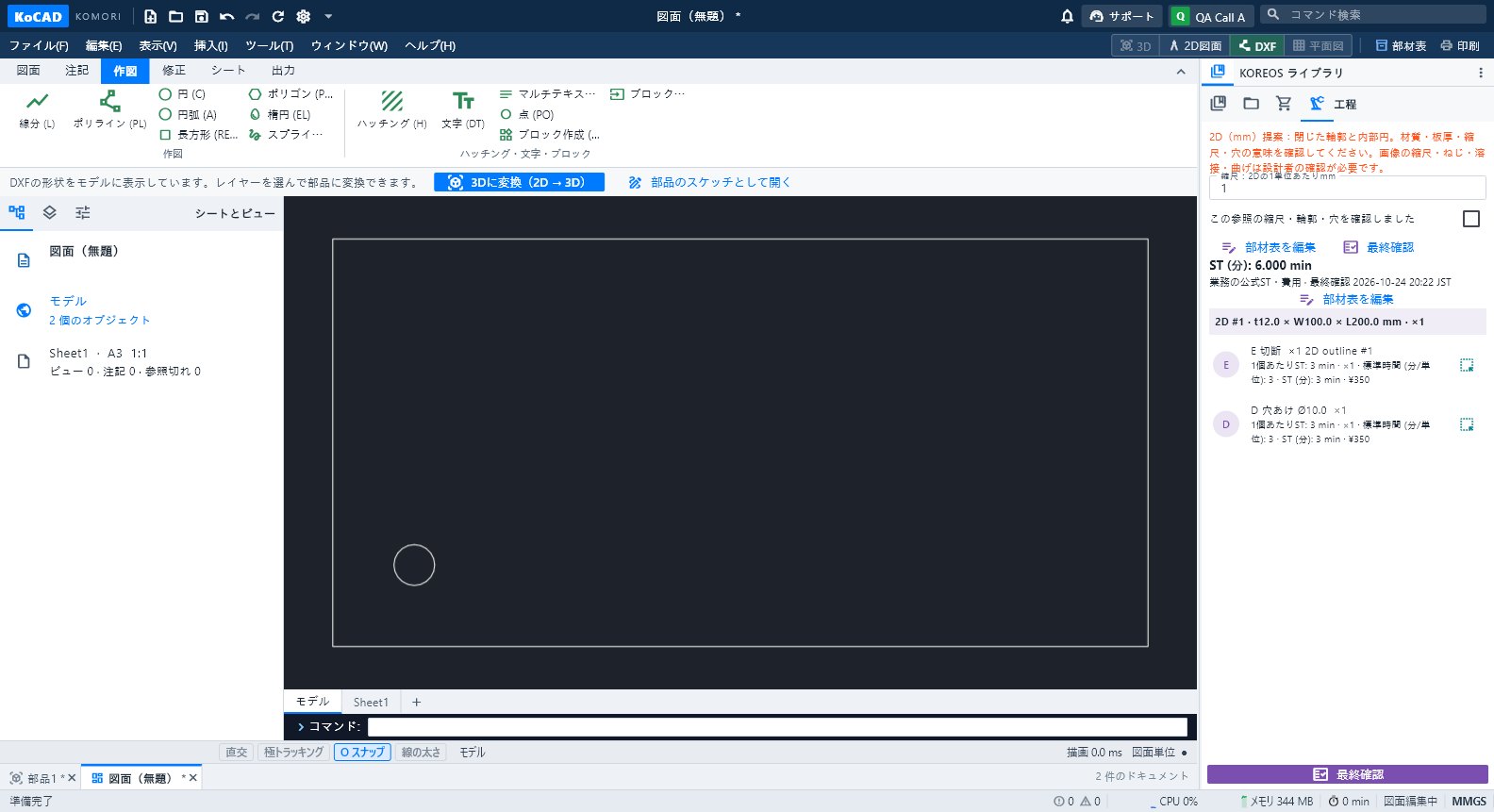

1. ファイル → 開く… で DXF/DWG を開きます。図面として開き、形状はモデル空間に表示されます。
2. 上部の 3Dに変換（2D → 3D） または 部品のスケッチとして開く を選びます。
3. 輪郭の画層を選び、方法を選びます：JIS 三面図を認識（整列した 3 ビュー：奥行きはビューから）、閉じた輪郭を押し出し（輪郭 1 つ＋深さ mm）、構造部材（断面）（各線がライブラリの形鋼に）。
4. 単位と板厚/深さを確認して ソリッドを作成。元の DXF は変更されません。Ctrl+Z で元に戻せます。

B. 画像を下絵にする

1. 新規部品 → スケッチ → 画像を下絵にする → JPG/PNG/PDF。
2. 距離のわかる 2 点をクリックし、mm を入力して 適用してトレース。
3. 画像の上に描いて寸法を入れ、押し出します。

C. AI で生成／Bob

1. 高度なモデリング → AI で生成（またはサポートで Bob に依頼）。作りたいものを書き、画像を最大 4 枚（PNG/JPEG/WebP）添付。
2. エンジンを選択。+ オプション で 2D にベクトル化、2D → 3D に直接変換、初期パラメトリック設計、背景の参考画像。
3. 生成。段階（図面の読み取り、寸法、スケッチ作成）が表示されます。キャンセルしても文章と画像は残ります。
4. プレビュー・寸法・警告を確認。下書きを適用 するまでドキュメントは変わりません（1 回で元に戻せる操作）。DXF ボタンで下書きの輪郭を保存。

ヒント

• AI は図面にないことを作りません。不明な寸法は質問か編集できる前提になります。製作前に確認してください。
• 図面のビューから隠れた空洞はわかりません。生成されたソリッドを確認してください。

よくある間違い

• 深さが赤く強調：値がありません。候補は参考なので、実寸を入力してください。
• 画像 → DXF の読み取りが不完全：先へ進む前に寸法を確認してください。
