はじめに：4ステップで最初の部品をつくる

概要

KoCAD は KOREOS（材料・部材表）とつながった KOMORI の 3D CAD です。初回起動時に はじめの4ステップ の画面が 4 枚のカードで表示されます。ツール → オプション… → アップデート → はじめの4ステップ からいつでも開けます。

Mac 版 KoCAD はユニバーサル版になりました。KOCHAT と同じく、1 つのファイルで Apple Silicon（M1・M2・M3・M4 など）の Mac と Intel プロセッサの Mac の両方で動きます。macOS 12（Monterey）以降が必要です。

手順

1. スケッチ： 新規部品（Ctrl+N）→ スケッチ をクリックし、平面（正面・平面・右側面）を選びます。スケッチ タブの 直線・矩形・円 で描きます。ソリッドにするには輪郭が閉じている必要があります。

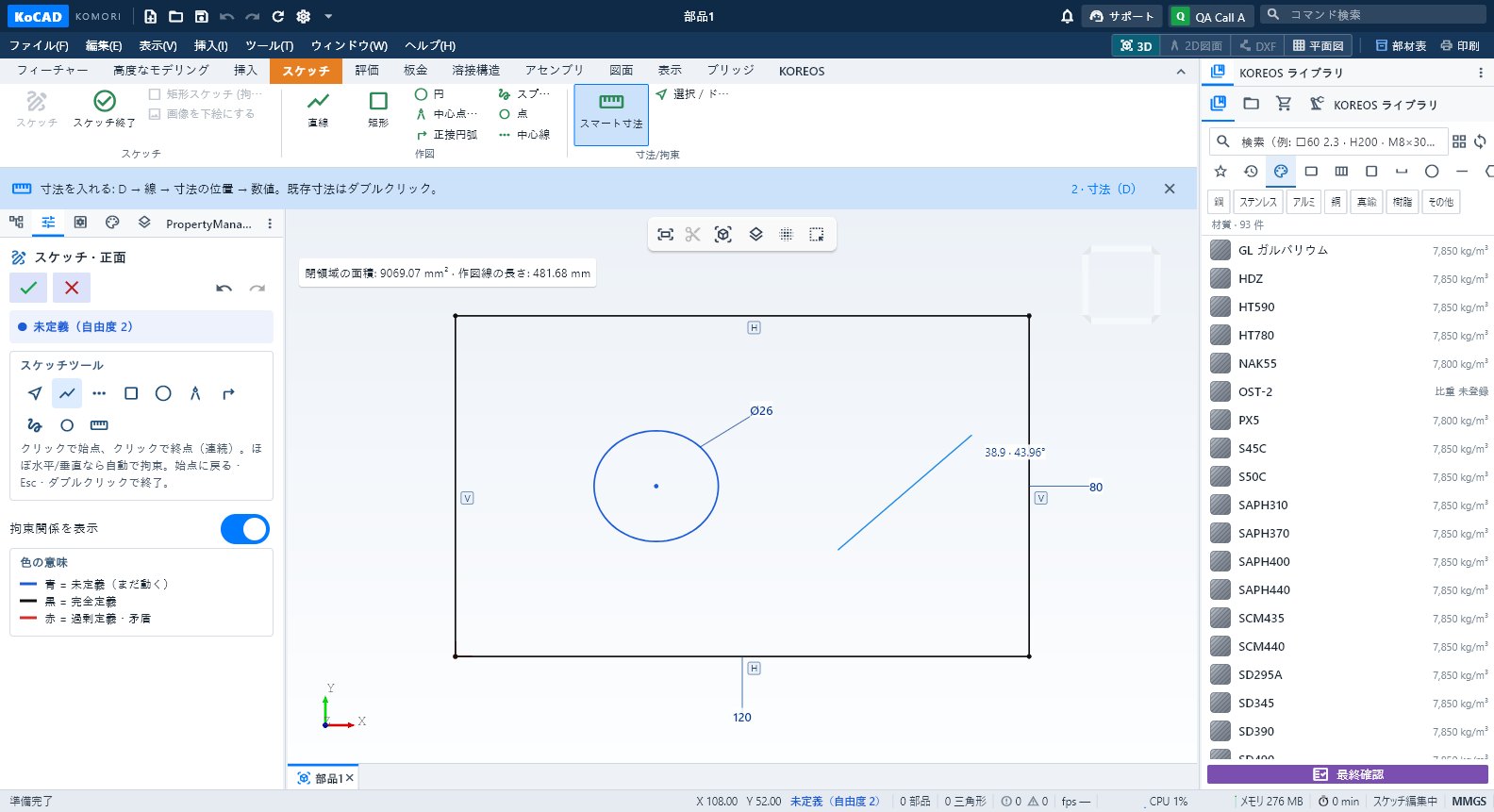

2. 寸法： スケッチ タブ → 寸法/拘束 → スマート寸法（D キー）。線（または円・円弧）をクリックし、寸法を置く位置をクリックして mm で数値を入力し確定します。2 点間の距離は 2 つの点をクリックします。Esc でツールを終了。既存の寸法はダブルクリックで編集します。

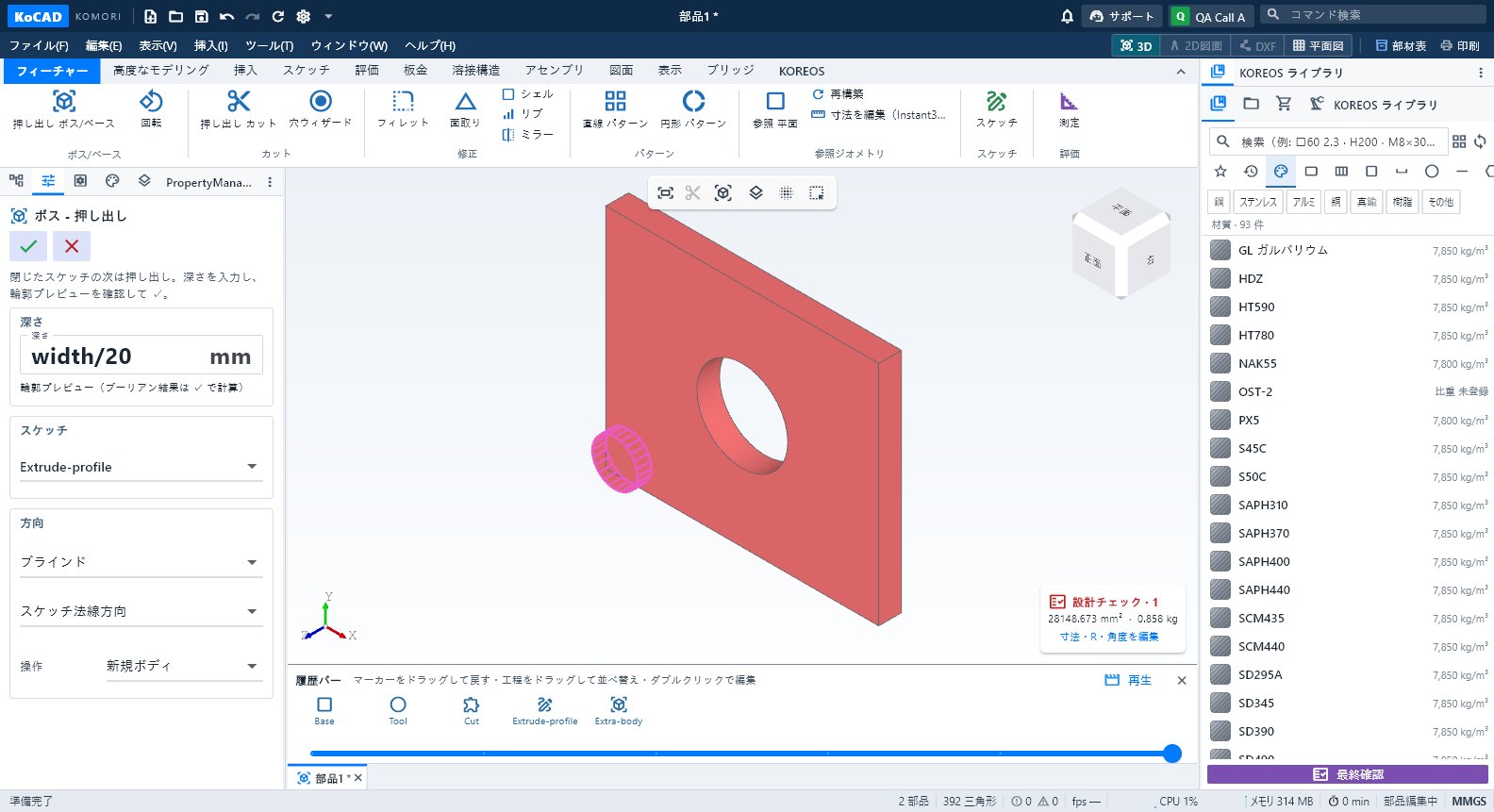

3. 押し出し： スケッチ終了（✓）をクリック。閉じた輪郭なら左に押し出しの PropertyManager が開きます。深さ を mm で入力し、輪郭プレビューを確認して ✓ で確定します。フィーチャー → 押し出し ボス/ベース からも実行できます。

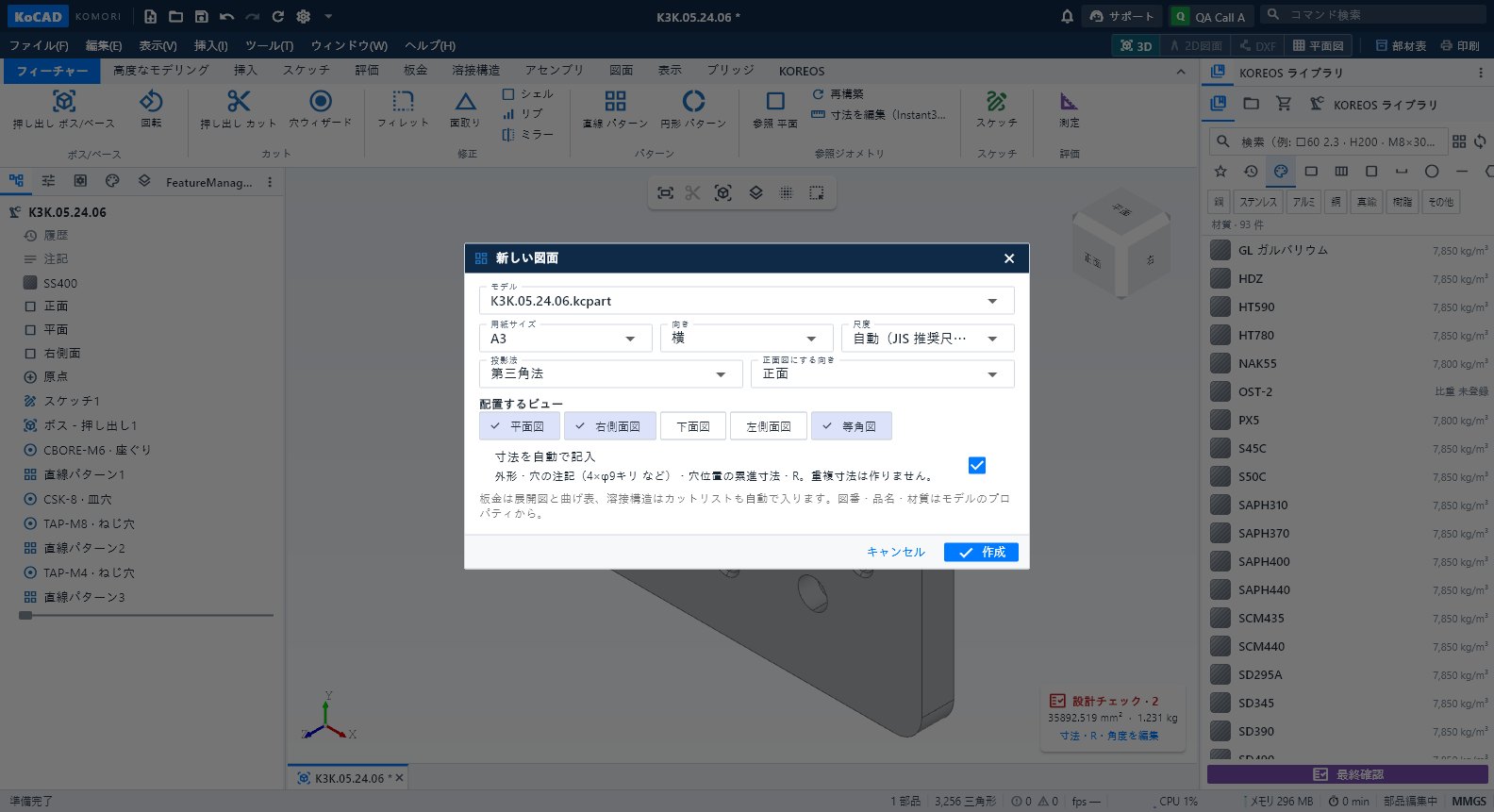

4. 2D 図面： 図面 タブ → この部品から2D図面を作成。保存を求められたら部品を保存し、用紙と尺度を選びます。白紙から描くときは 新規 2D 図面（ファイル → 新規 にもあります）。

ヒント

• スケッチの色：黒 = 完全定義、青 = 未定義、赤 = 過剰定義（SolidWorks と同じ）。状態はステータスバーにも出ます。
• スケッチの寸法は幅と高さ、深さは押し出しで決めます。あとから変えるときはツリーのフィーチャーをダブルクリック。
• Ctrl+S で保存：部品は .kcpart、アセンブリは .kcasm、図面は .kcdrw。
• 迷ったらタイトルバーの サポート で Bob に質問してください。Bob もこの同じ Wiki を読んでいます。

よくある間違い

• 押し出しが出ない：輪郭が開いています（線どうしがつながっていない）。点をドラッグしてくっつけるか、矩形で描き直します。
• 寸法が赤い：ほかの拘束と矛盾しています。赤い拘束か寸法を削除します。
• 「挿入 → 寸法」を探してしまう：そのメニューはありません。寸法は スケッチ → 寸法/拘束 → スマート寸法（D）です。
