[0.12] Primeiros passos: esboço, cotas, extrusão e desenho 2D

Mac: o KoCAD requer Apple Silicon (M1 ou posterior), com macOS 11 ou posterior. O núcleo CAD e as ferramentas DWG são ARM64; Macs Intel não são compatíveis. No Downloads, escolha o DMG marcado Apple Silicon e arraste KoCAD para Aplicativos.

Esboço: clique Nova peça e escolha um plano (Frente, Superior ou Direita). Na aba Esboço, use Linha, Retângulo ou Círculo. O contorno deve ser fechado para extrudar um sólido.

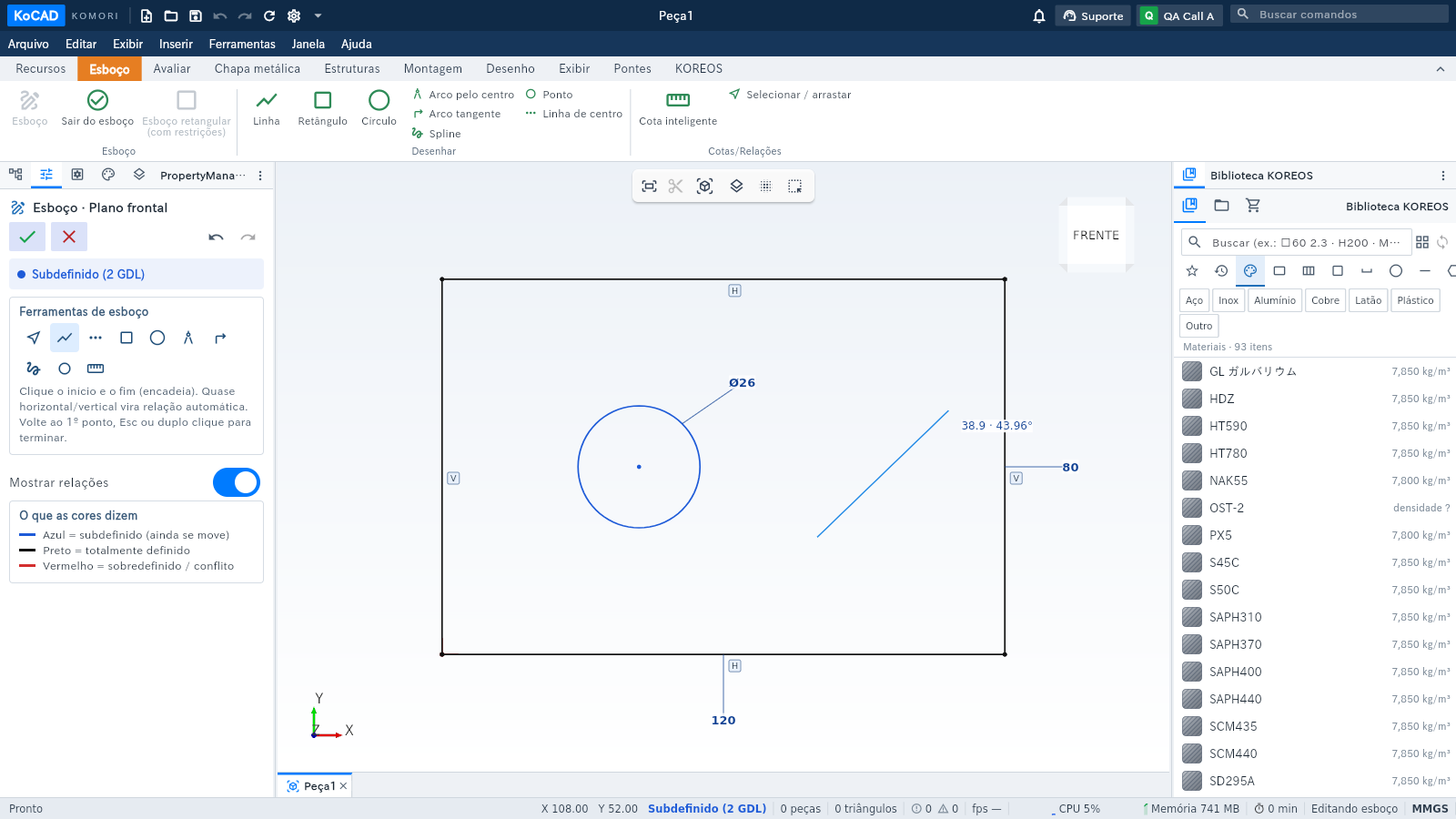

Cotas: Esboço → Cotas/Relações → Cota inteligente, ou pressione D. Clique numa linha (ou círculo/arco), clique onde deseja posicionar a cota, digite a medida e confirme. Para distância entre pontos, selecione os dois pontos. Esc sai da ferramenta. No modo Selecionar, dê duplo clique no número de uma cota existente para editar. As medidas do esboço definem largura e altura; a profundidade é definida na extrusão.

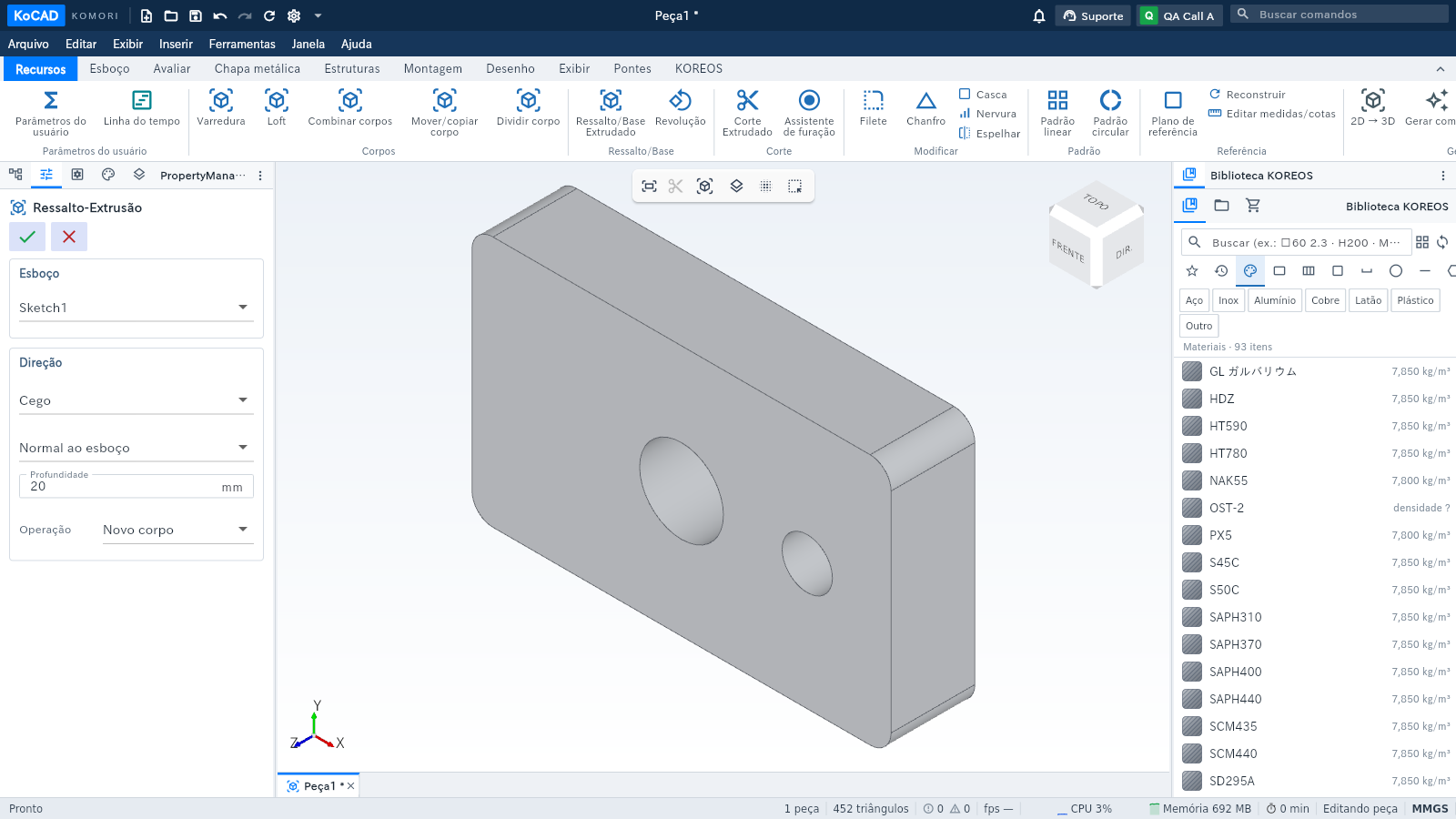

Extrudar: clique Concluir esboço (✓). Um esboço novo com perfil fechado abre automaticamente o PropertyManager de Extrusão à esquerda. Em Profundidade, digite o valor em mm, escolha a direção e confirme em ✓. Na versão 0.12.0, o campo fica dentro de Direção; também é possível abrir Recursos → Ressalto/Base → Ressalto/base extrudado. Duplo clique no recurso da árvore permite mudar a profundidade.

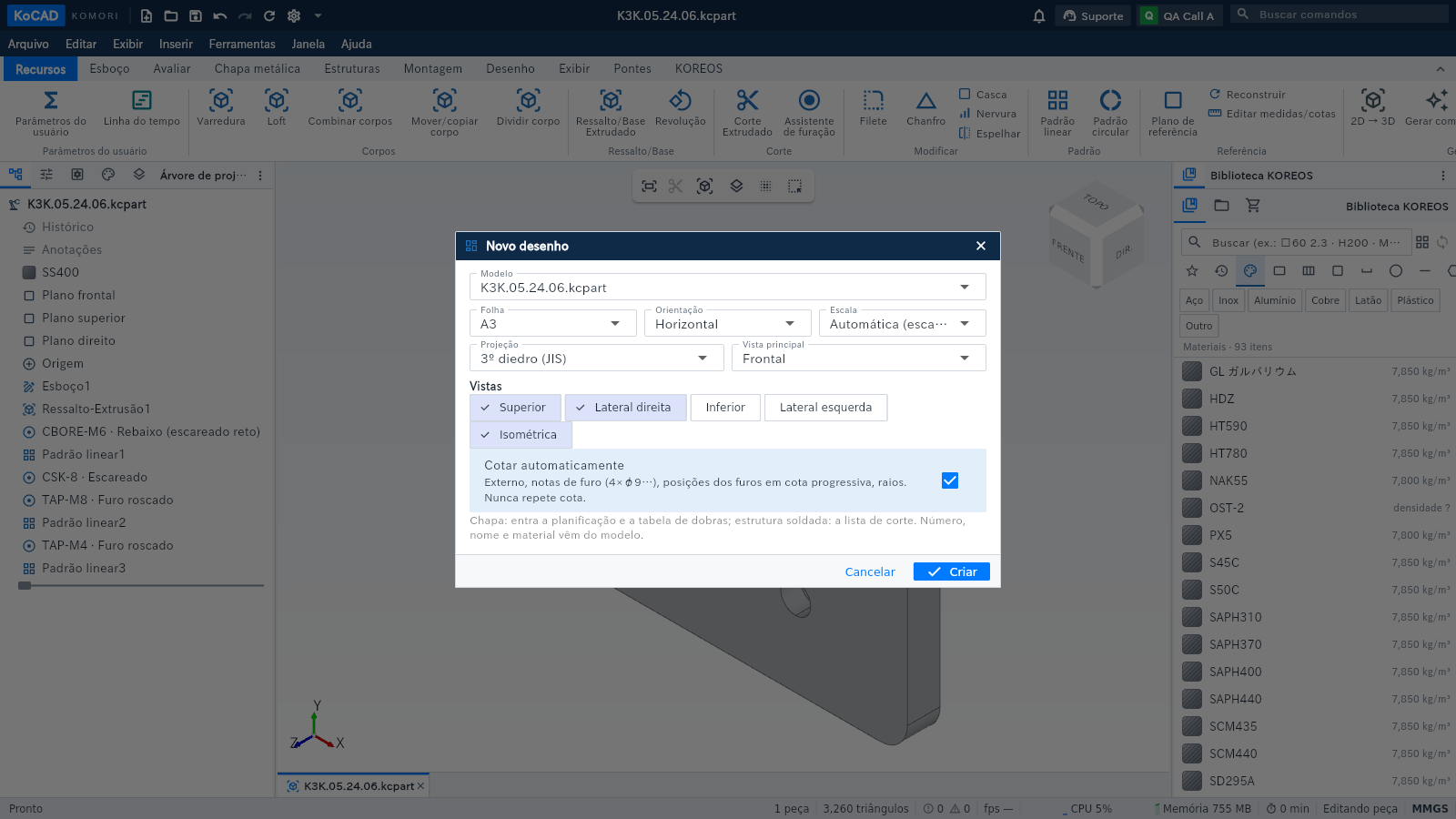

Desenho 2D: abra a aba Desenho. O botão de desenho a partir do modelo cria a folha de fabricação da peça; salve a peça quando solicitado e escolha formato/escala. Para começar do zero, use Novo desenho 2D (vazio), também disponível em Arquivo. Abra DXF/DWG por Arquivo → Abrir. Salve o desenho nativo como .kcdrw.

Wiki/Guia: Configurações (Opções) → Atualizações → Wiki/Guia. A busca usa este mesmo acervo que o Bob. As próximas atualizações destacam a profundidade, mostram uma prévia do contorno e oferecem quatro cartões na primeira abertura; não é preciso procurar outro produto para desenhar em 2D.
