KoCAD

画面と機能

作業の流れ

• 国・規格から始めるプロジェクト、自動フォルダ、常に DXF、ライブ印刷プレビュー新規（Ctrl+N）・新しいアセンブリ・新しい図面は、最初に国・規格を選びます：日本 · JIS、米国 · ANSI/ASME、ブラジル · ABNT/ISO、国際 · ISO、欧州 · EN。右の列に基本ルール（投影法：JIS・ASME は第三角法、ABNT・ISO・EN は第一角法／用紙／材料／ねじ／溶接記号／単位／公差）が表示されます。材料カタログは現在 JIS のみで、他の規格では JIS データを勝手に使いません。
• プロジェクト一式の保存とオープン（全ファイルを常に最新に）ファイル › プロジェクト一式を保存（印刷・フォルダを開くの横の「一式保存」ボタン）で、プロジェクトフォルダにまとめて保存します：01_3Dモデルに部品・アセンブリ（GLB・STEP付き）、02_図面に図面、05_PDF・印刷にPDF、03_DXF（切断・レーザー）に図面DXFと板金ごとの展開DXF、04_部品表に部品表と工程（CSV・Excel・PDF・印刷）、07_動画に組立動画MP4 1080p（分解図があれば分解動画も）。
• AIライブ生成：規格の設計前提、実際の手順、確認・適用設計前提はプロジェクトの国・規格から作られ、「設計前提：日本 · JIS 標準（編集）」としてチップ表示されます（SS400、縞板t3.2/t4.5、角パイプ□40×40×2.3、M8穴Ø9など）。クリックで編集、「標準に戻す」で元に戻ります。米国・ブラジル・ISO・ENでは前提も変わり（A36、UNC、NBR、S235など）、カタログ未登録のため要確認と表示します。
• 設計者のようにAI生成：前提・設計パターン・実モデル検査「AIで生成」（またはBob）に、いつも通り依頼を書きます。例：「溶接作業台 幅1200×奥行700×高さ850（アジャスター込み）、SS400、脚4本 角パイプ40×40×3、上枠、下段つなぎ床から200mm、補強は後ろの隅、天板t3、アジャスター4個」。
• 作業の流れ：図面（写真・PDF・DXF・DWG）から 3D モデルへ3 つの方法：画像を下絵にしてスケッチ、DXF/DWG を変換（2D → 3D）、AI に依頼（AI で生成／Bob）— いずれも適用前にプレビュー。
• 作業の流れ：STEP・SolidWorks・GLB の読み込みと部品の分離STEP アセンブリを開いて各部品を確認、溶接された 1 つのソリッドを部品に分離、GLB/OBJ/STL の違い。
• 作業の流れ：板金 → 展開 → レーザー用 DXF → 板取り板金ルール（K＝0.44）、展開、レーザー用の展開 DXF（AM_0/AM_3/AM_5）、板取り：購入枚数と切断資料。
• 作業の流れ：溶接構造 → カットリスト → 購入する定尺材カタログの構造部材、コーナー、ガセット、溶接。角度つきカットリスト。棒材の定尺取りで 5.5/6 m 材の本数を計算し、部材表へ提案。
• 作業の流れ：組立・分解・アセンブリの図面化新規 アセンブリ → 挿入 → 合致 → パターン → 分解図 → BOM → 照合番号つきの組立指示図。
• 作業の流れ：JIS 製作図から PDF・DXF・印刷までモデルから図面へ：ビュー、自動寸法、穴の注記、表面性状、表題欄、図面チェック、PDF/DXF/DWG、1:1 印刷、案件への保存。
• 作業の流れ：作成過程・組立の動画（MP4 / GIF）履歴バー → 再生：フィーチャーの構築、分解、組立。MP4 720p/1080p または GIF をオフラインで書き出し。
• 作業の流れ：QR で VR/AR 表示とアニメーション編集VR/AR で見る：期限つき QR で Quest やスマホに 1:1 表示、ファイル/ライブモード、アニメーション編集、リンクの無効化。
• 作業の流れ：工場に出す前に設計ルール（JIS）を確認設計チェック → 設計ルール：穴・縁・ボルト・溶接・材質・手すり・階段。締結部品の選定。最終確認でエラーを止めます。

はじめに

• SolidWorks / Fusion 360 / AutoCAD風のマウス操作と選択オプション›マウス›プロファイル：SolidWorks（中＝回転、Ctrl＋中＝移動、Shift＋中＝ズーム）、Fusion 360・AutoCAD（中＝移動、Shift＋中＝回転）、KoCAD（中＝回転、Shift＋中＝移動、Ctrl＋中＝ズーム）。回転は自由回転（トラックボール）またはターンテーブルで、カーソル下の点（または表示の中心）が中心、感度0.5〜2倍。ホイールはカーソル位置でズーム、中ボタンのダブルクリックで全体表示、タッチパッドは2本指で回転・移動、ピンチでズーム。

画面 · リボンのタブ

• フィーチャー タブ：押し出し・カット・穴・フィレット・パターン日常的な部品コマンド：押し出し ボス/ベース、回転、押し出し カット、穴ウィザード、フィレット、面取り、シェル、リブ、ミラー、パターン、参照 平面。
• 高度なモデリング タブ：パラメータ・履歴バー・ボディ・AI数式つきユーザーパラメータ、履歴バー、スイープ、ロフト、ボディの結合/移動/分割、AI で生成 グループ。
• 挿入 タブ：標準部品・材料・構造部材標準部品（ボルト・ナット・座金・ベアリング…）、材料マスター、構造部材を会社のライブラリから挿入。
• スケッチ タブ：作図・寸法・画像の下絵直線・矩形・円・円弧・スプライン・点・中心線、スマート寸法（D）、拘束付き矩形スケッチ、2 点で縮尺を合わせる画像の下絵。
• 評価 タブ：測定・質量・設計チェック・干渉・コスト測定、質量特性、設計チェック（設計ルール）、断面表示、干渉認識、板金の製造性チェック、加工費（コスト）。

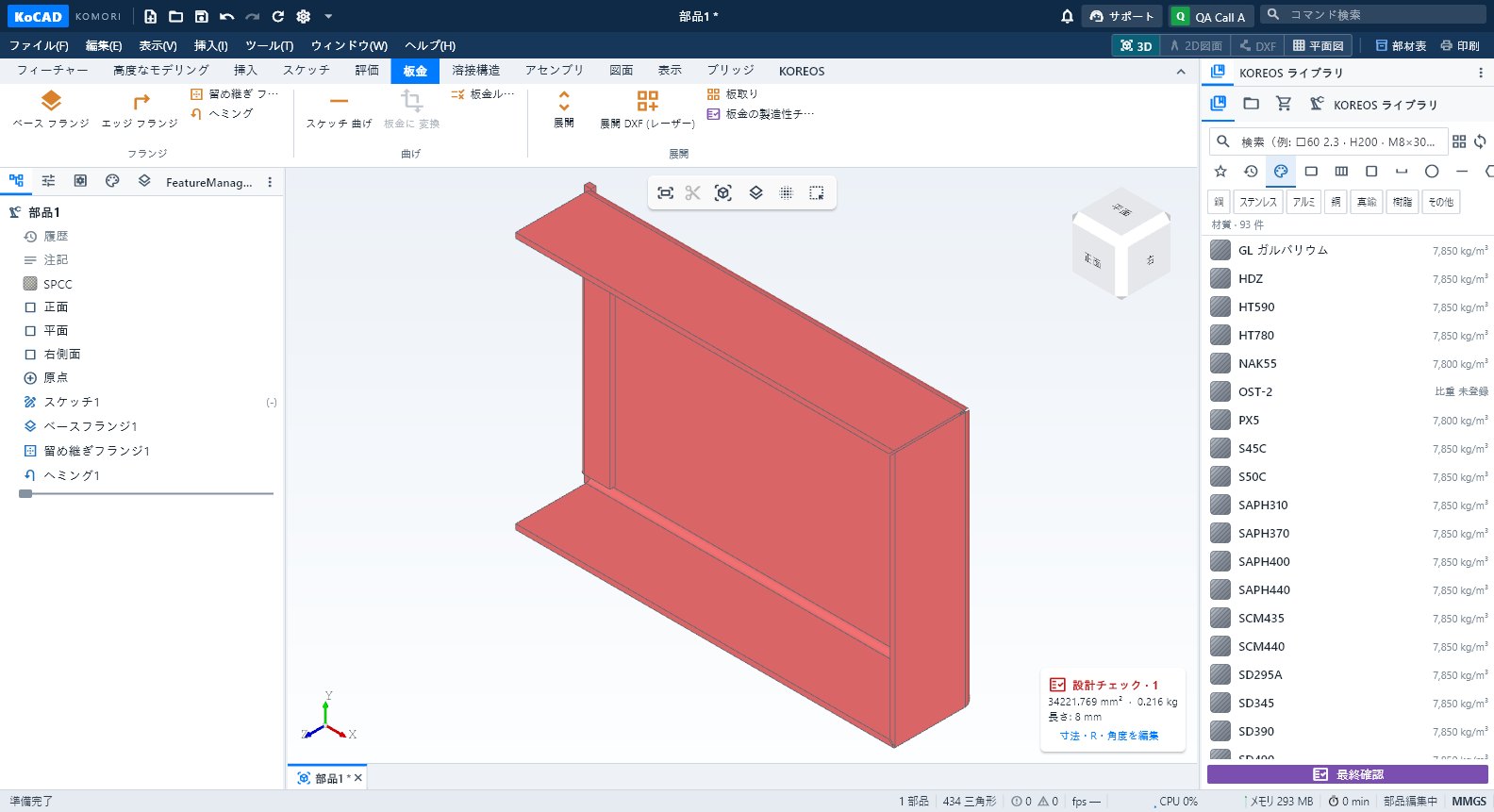

• 板金 タブ：フランジ・曲げ・展開・レーザー用 DXFベース フランジ、エッジ フランジ、留め継ぎ フランジ、ヘミング、スケッチ 曲げ、板金に 変換、板金ルール（K＝0.44 既定）、展開、展開 DXF（レーザー）、板取り、製造性チェック。
• 溶接構造 タブ：構造部材・ガセット・溶接・カットリスト構造部材、トリム/延長、コーナー処理（個別）、カット リスト、棒材の定尺取り、ガセット、エンドキャップ、溶接ビード、ライブラリ、標準部品、部材表を 提案。

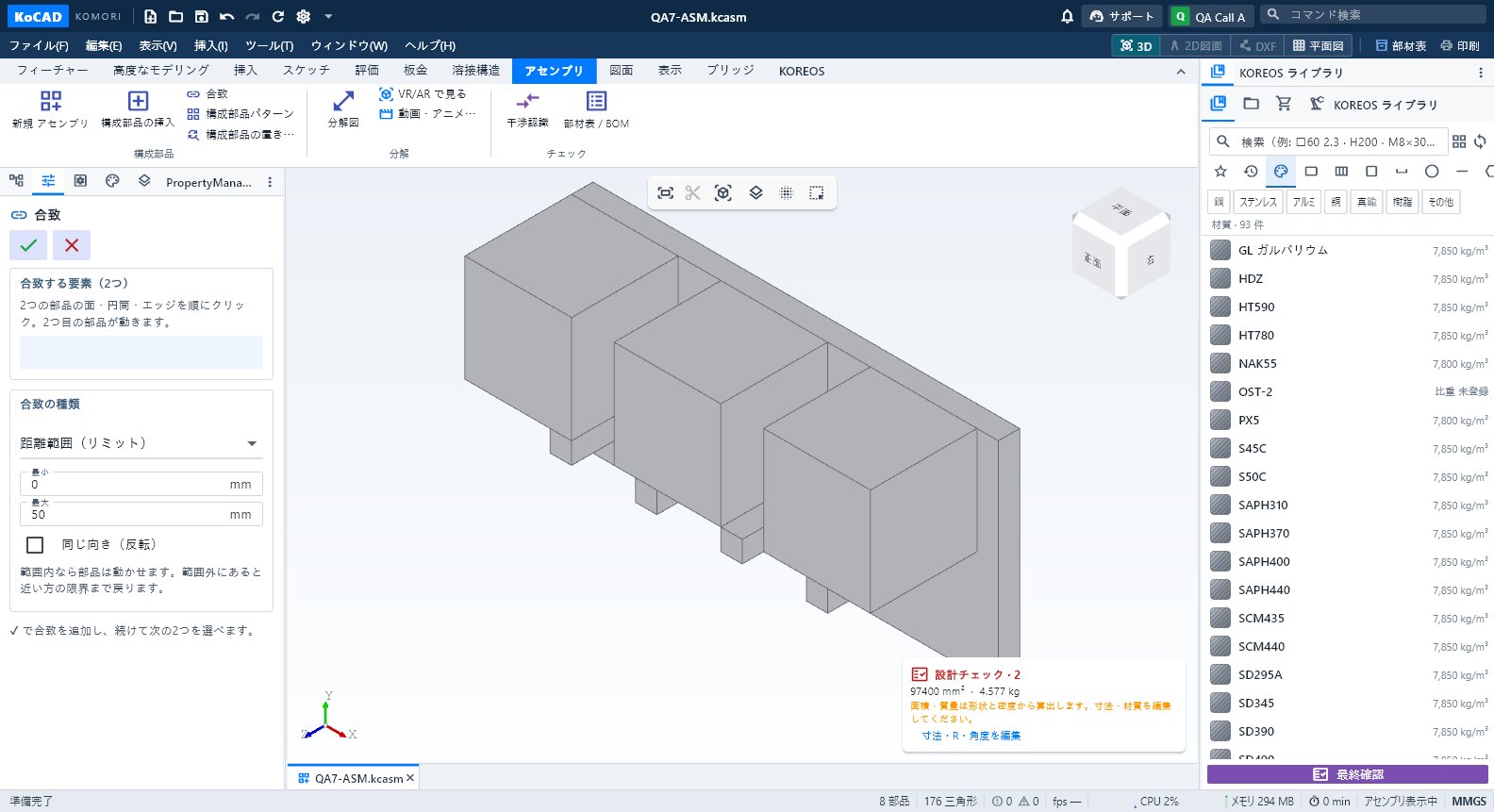

• アセンブリ タブ：構成部品・合致・分解図・BOM新規 アセンブリ、構成部品の挿入、合致、構成部品パターン、構成部品の置き換え、分解図、VR/AR、動画、干渉認識、部材表/BOM。
• 図面 タブと 2D 図面の作業画面この部品から2D図面を作成、新規 2D 図面、三面図 DXF、展開 DXF、DWG。図面の中では 図面・注記・作図・修正・シート・出力 タブ。
• 表示 タブ：向き・表示スタイル・表示/非表示・ウィンドウ全体表示 (F)、正面化、標準ビュー（Ctrl+1…7）、表示スタイル、透視投影、断面表示、非表示/分離表示/すべて表示、別ウィンドウ、レイアウト、ダークテーマ。
• ブリッジ タブ：SolidWorks・プロジェクトフォルダー・他のソフトSolidWorks を開く（.sldprt/.sldasm/.slddrw）、プロジェクトフォルダーを開く、STEP を SolidWorks へ、ブリッジ 一覧 — 任意。KoCAD 単体で完結します。

画面 · パネル・ウィンドウ・メニュー

• デザインツリー・PropertyManager・部品のプロパティ左パネル：フィーチャーツリー（編集・名前変更・ロールバック・抑制）、PropertyManager、コンフィギュレーション、DisplayManager、画層。選択した部品のプロパティ。
• KOREOS ライブラリ：材料・形鋼・部品をモデルへドラッグ右パネル：KOMORI のカタログから材料・板・棒・形鋼・ボルトを探し、部品や 3D にドラッグします。
• 材料と購買・工程・最終確認ボタンドキュメントの部材表（編集・購入品・単価）、工場の記号つきの部品ごとの工程、不足項目と帳票を確認する最終確認。
• Bob とサポートチャットBob はこの Wiki で質問に答え、開いているモデルを読み、確認できる計画を作って CAD で実行します。必要なら KOMORI の担当者が対応します。
• KoCAD のオプション（設定）ツール → オプション…（Ctrl+,）：一般・言語・色・選択・マウス・表示・GPU・スケッチ・図面・ファイル・ショートカット・バックアップ・アップデート（ガイド・Wiki）・通知・KOREOS・AI・単位・規格。
• メニュー・ファイル形式・印刷・PDF各メニューの内容、KoCAD で開ける/書き出せるファイル、印刷・PDF の作り方（ビュー・部品一覧・シート・平面図）。
